Endress+Hauser Proline Prosonic Flow I 400 Technische Information Seite 26

26

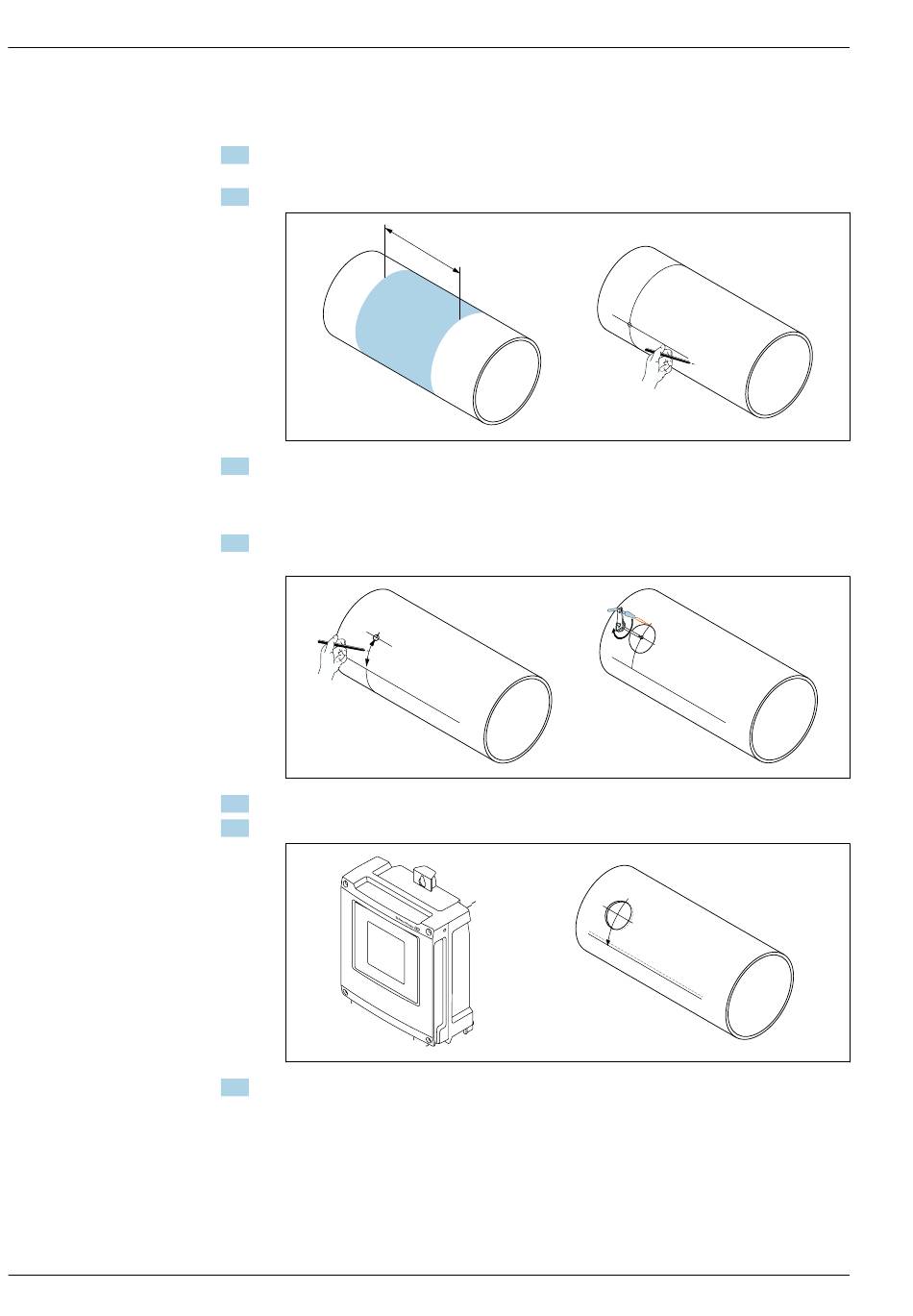

Messaufnehmerhalterung für Zweipfadausführung
Vorgehensweise:
1. Montagebereich (e) auf dem Messrohrabschnitt festlegen (Platzbedarf an Messstelle ca. 1x
Messrohrdurchmesser).
2. Mittellinie auf dem Messrohr am Montageort anzeichnen.

3. Bogenlänge (b) am Montageort der Messaufnehmerhalterung von der Mittellinie aus nach
einer Seite abtragen. Etwa 1/12 des Messrohrumfangs als Maß für die Bogenlänge nehmen.
Erstes Bohrloch einzeichnen (Bohrlochdurchmesser: 81 ... 82 mm (3,19 ... 3,23 in)). Mittelli-
nie länger als das zu bohrende Loch zeichnen.
4. Erstes Bohrloch z.B. mit einem Plasmaschneider schneiden. Wandstärke des Messrohrs mes-
sen, falls diese nicht bekannt ist.

b
5. Sensorabstand und Bogenlänge ermitteln →  22.
6. Mit der ermittelten Bogenlänge die Mittellinie korrigieren.

7. Korrigierte Mittellinie auf die gegenüberliegende Messrohrseite projizieren und diese anzeich-
nen (halber Messrohrumfang).
e
Proline Prosonic Flow I 400
A0044951
A0044957
A0044958
