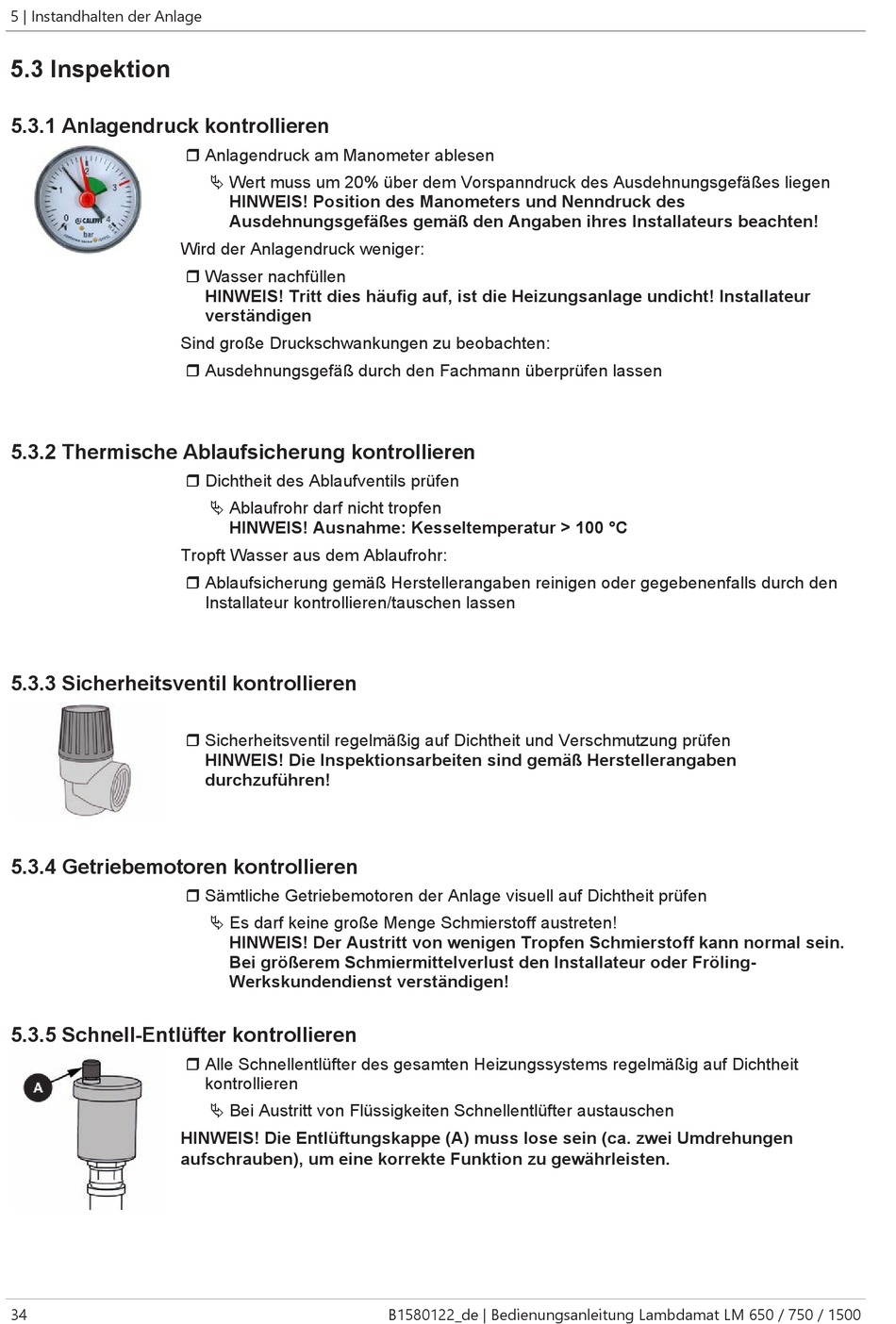

5 | Instandhalten der Anlage

5.3 Inspektion

5.3.1 Anlagendruck kontrollieren

5.3.2 Thermische Ablaufsicherung kontrollieren

5.3.3 Sicherheitsventil kontrollieren

5.3.4 Getriebemotoren kontrollieren

5.3.5 Schnell-Entlüfter kontrollieren
34
r Anlagendruck am Manometer ablesen
Ä Wert muss um 20% über dem Vorspanndruck des Ausdehnungsgefäßes liegen
HINWEIS! Position des Manometers und Nenndruck des
Ausdehnungsgefäßes gemäß den Angaben ihres Installateurs beachten!
Wird der Anlagendruck weniger:
r Wasser nachfüllen
HINWEIS! Tritt dies häufig auf, ist die Heizungsanlage undicht! Installateur
verständigen
Sind große Druckschwankungen zu beobachten:
r Ausdehnungsgefäß durch den Fachmann überprüfen lassen
r Dichtheit des Ablaufventils prüfen
Ä Ablaufrohr darf nicht tropfen
HINWEIS! Ausnahme: Kesseltemperatur > 100 °C
Tropft Wasser aus dem Ablaufrohr:
r Ablaufsicherung gemäß Herstellerangaben reinigen oder gegebenenfalls durch den
Installateur kontrollieren/tauschen lassen
r Sicherheitsventil regelmäßig auf Dichtheit und Verschmutzung prüfen
HINWEIS! Die Inspektionsarbeiten sind gemäß Herstellerangaben
durchzuführen!
r Sämtliche Getriebemotoren der Anlage visuell auf Dichtheit prüfen
Ä Es darf keine große Menge Schmierstoff austreten!
HINWEIS! Der Austritt von wenigen Tropfen Schmierstoff kann normal sein.
Bei größerem Schmiermittelverlust den Installateur oder Fröling-
Werkskundendienst verständigen!
r Alle Schnellentlüfter des gesamten Heizungssystems regelmäßig auf Dichtheit
kontrollieren
Ä Bei Austritt von Flüssigkeiten Schnellentlüfter austauschen
HINWEIS! Die Entlüftungskappe (A) muss lose sein (ca. zwei Umdrehungen
aufschrauben), um eine korrekte Funktion zu gewährleisten.
B1580122_de | Bedienungsanleitung Lambdamat LM 650 / 750 / 1500
