2.2. CÂBLAGE
Précaution
• Respecter la Norme NF C 15-100 pour les installations électriques.
• Pour garantir la sécurité électrique, cette motorisation de classe III doit obligatoirement être rechargée
par une source de tension TBTS (Très Basse Tension de Sécurité).
Attention
• Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
• Attacher les câbles pour éviter tout contact avec une partie en mouvement.
• Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05-VVF alors installer
le câble dans un conduit résistant aux UV, par exemple sous goulotte.
• Le câble de la motorisation n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
• Laisser le câble d'alimentation de la motorisation accessible : elle doit pouvoir être remplacée facilement.
• Afin de garantir une bonne réception radio, ne pas couper l'antenne extérieure.
• Les câbles et les connecteurs doivent être protégés de l'enroulement du volet roulant.
• Somfy recommande de placer les connecteurs derrière la joue et de fixer les câbles à l'intérieur du coffre
du volet roulant.

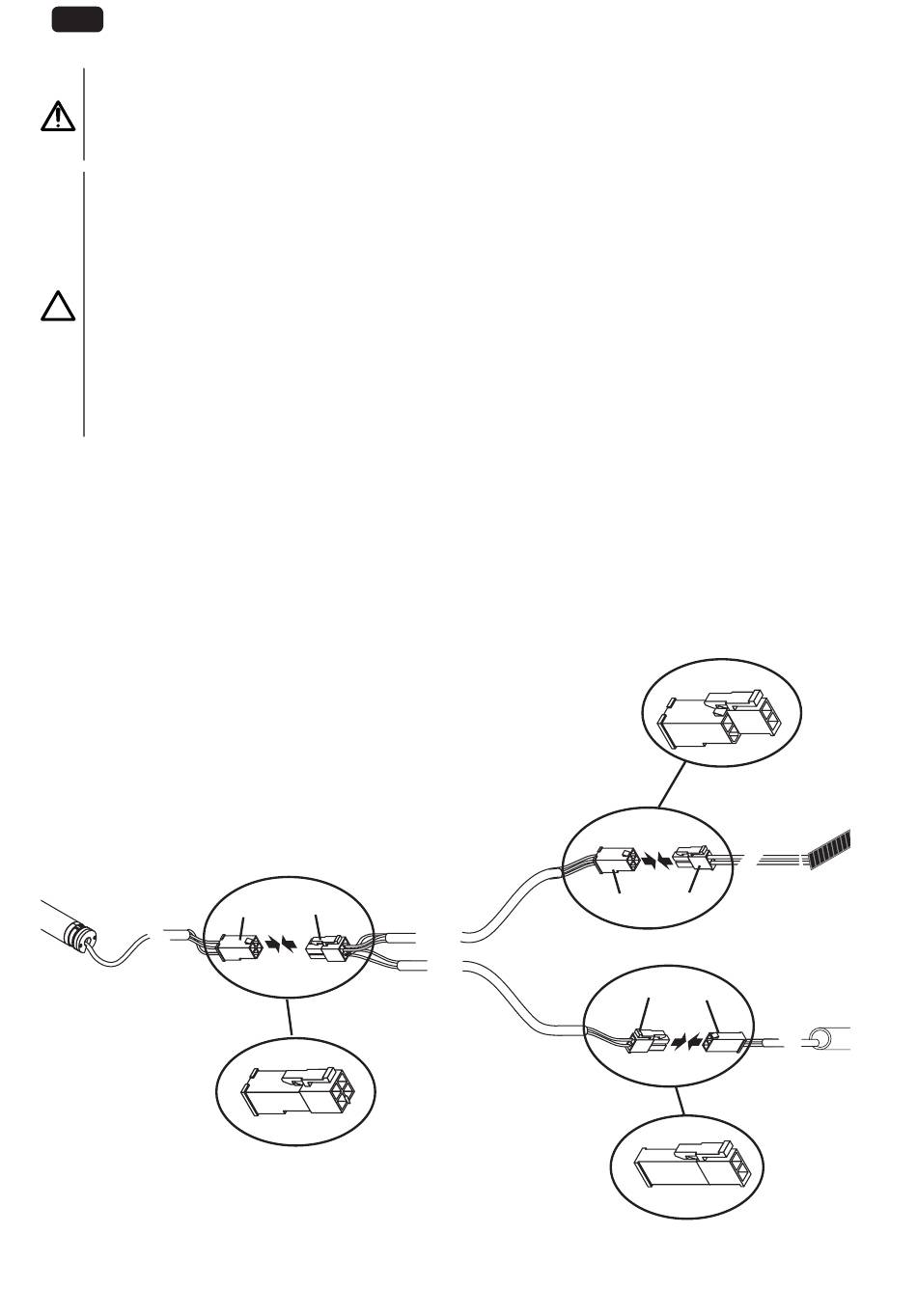

1) Câbler le connecteur 4 broches de la motorisation (A) au connecteur 4 broches du câble en Y (B).
2) Câbler le connecteur 2 broches de la batterie (C) au connecteur 2 broches du câble en Y (D).
3) Câbler le connecteur 2 broches du panneau solaire (E) au connecteur 4 broches du câble en Y (F)
4
A B
Copyright
F
2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
©
Oximo 40 Solar io
E
D C
