Systemdruck
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres beein-
flusst werden kann. Für Medien, die unter Normalbedingungen wasserähnliche Eigenschaften auf-
weisen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder bei Saug-
förderung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und die Flüssigkeit
nicht zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen Flüssigkeiten natürlich
enthaltenen Gase nicht ausgasen. Ein genügend hoher Systemdruck verhindert solche Effekte.
Die Montage des Messaufnehmers erfolgt deshalb vorrangig:
• auf der Druckseite von Pumpen (keine Unterdruckgefahr),
• am tiefsten Punkt einer Steigleitung.
3.2.3

Einbaulage

Vertikal:
Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitge-
führte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Messrohre können
zudem vollständig entleert und vor Ablagerungen geschützt werden.
1

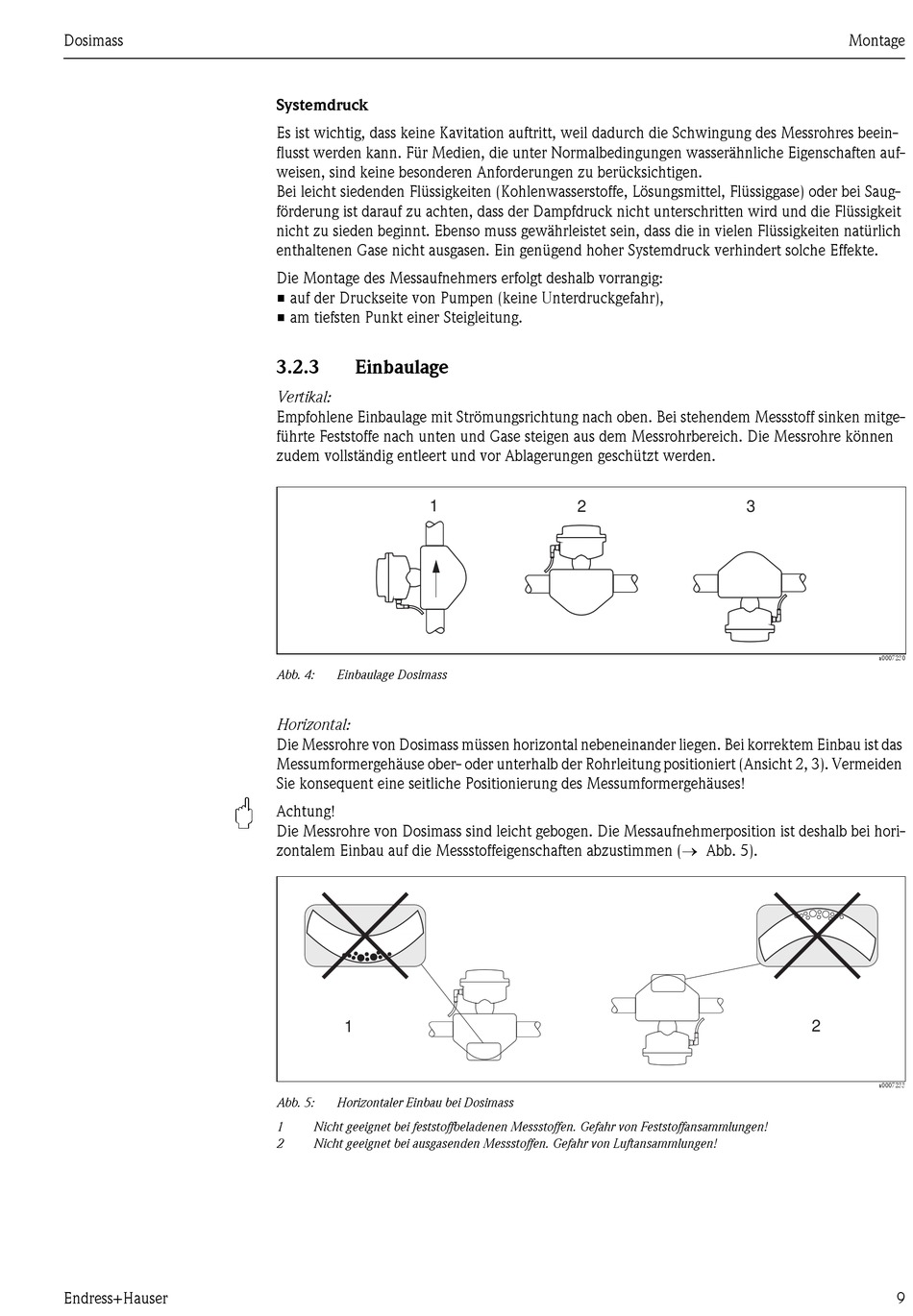

Abb. 4: Einbaulage Dosimass
Horizontal:
Die Messrohre von Dosimass müssen horizontal nebeneinander liegen. Bei korrektem Einbau ist das
Messumformergehäuse ober- oder unterhalb der Rohrleitung positioniert (Ansicht 2, 3). Vermeiden
Sie konsequent eine seitliche Positionierung des Messumformergehäuses!
Achtung!
Die Messrohre von Dosimass sind leicht gebogen. Die Messaufnehmerposition ist deshalb bei hori-
zontalem Einbau auf die Messstoffeigenschaften abzustimmen (→ Abb. 5).
1
Abb. 5: Horizontaler Einbau bei Dosimass
1 Nicht geeignet bei feststoffbeladenen Messstoffen. Gefahr von Feststoffansammlungen!
2 Nicht geeignet bei ausgasenden Messstoffen. Gefahr von Luftansammlungen!
2 3
Montage
a0007230
2
a0007233
