Audiotec Fischer MATCH UP 8DSP UPGRADE Bedienungsanleitung Seite 6

Hardware-Konfiguration

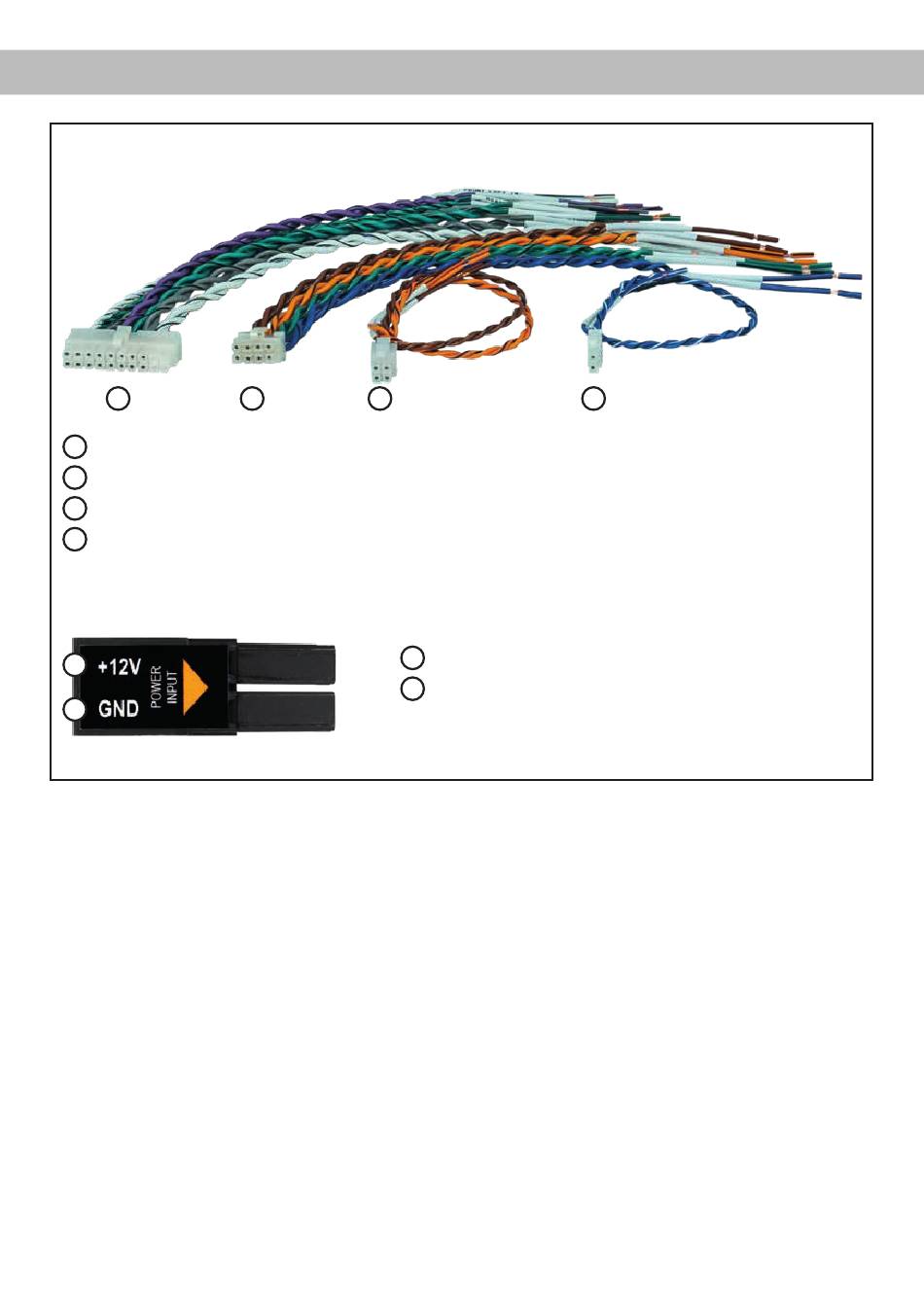

Abb. 2: Übersicht Anschlusskabel
1
System Connector Anschlusskabel
1
Speaker Output E - H Anschlusskabel
2
Highlevel Input E - F Anschlusskabel
3
Remote (REM IN / OUT) Anschlusskabel
4
Abb. 3: Belegung Power Input Stecker
A
B
Steckeroberseite
6
2 3
A
B
4
+12 V – Zum Anschluss des +12 V Versorgungskabels.
GND – Zum Anschluss des Massekabels.
