Weitere Funktionen
Fernbedienung selbst konfiguriert werden.
Achtung: Sofern das Zubehörprodukt keinen
NanoFit Stecker besitzt, verwenden Sie zum
Anschluss ausschließlich den mitgelieferten
NanoFit Adapter.
Konfigurationsbeispiele

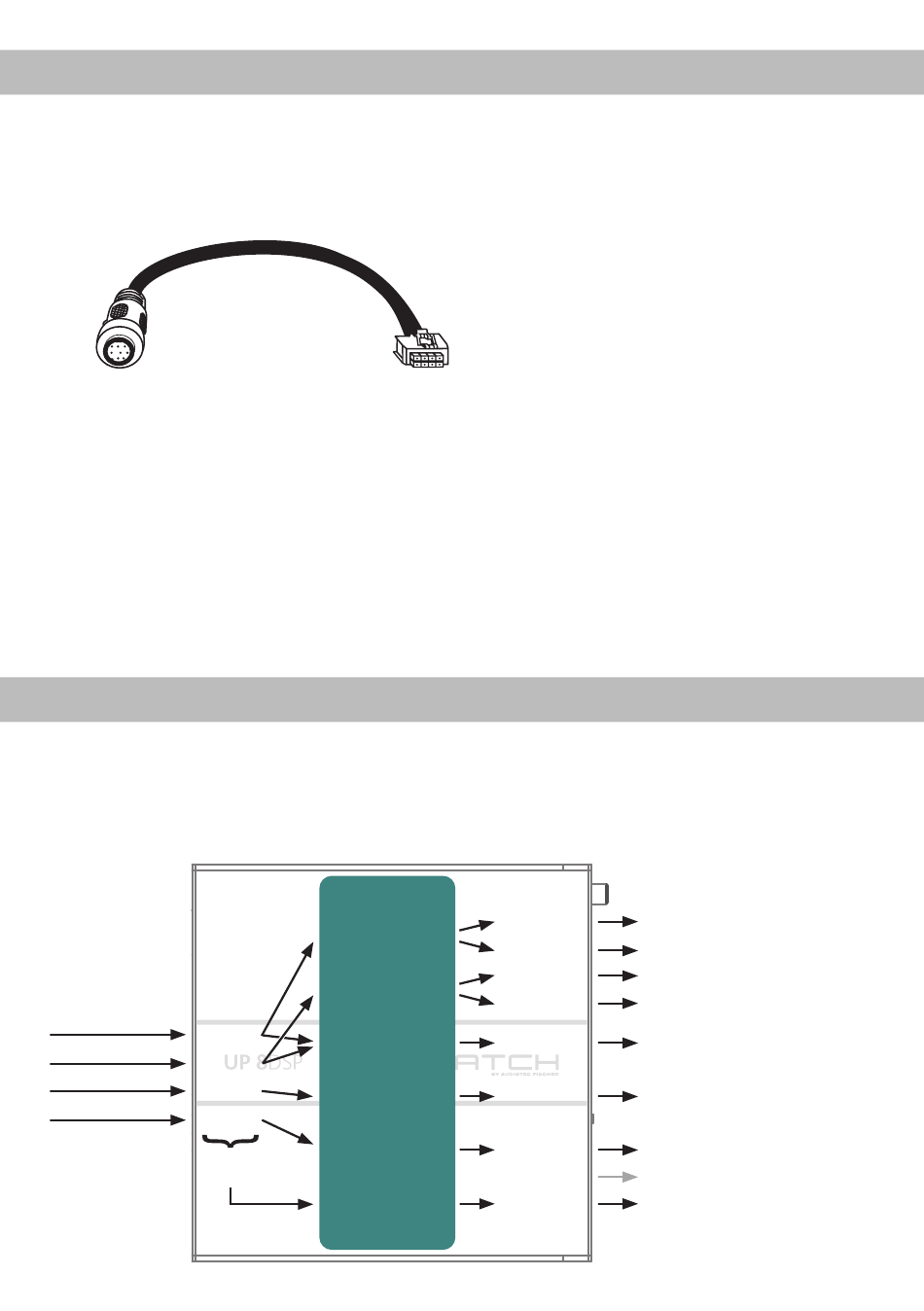

Beispiel 1: Kanalrouting mit Virtual Channel Processing
4-Kanal Headunit > Vorne: 2-Wege vollaktiv; Hinten: 2-Wege passiv + 2-Wege passiv Center + Line Out
für externen Subwoofer
Vom Autoradio Eingänge
Front L Full
Input A
Front R Full
Input B
Rear L Full
Input C
Rear R Full
Input D
signal A bis D
12
NanoFit Adapter
Virtuelle Kanäle
Front L Full (A)
Front R Full (B)
Front Center Full (E)
Rear L Full (C)
Rear R Full (D)
Summen-
Subwoofer 1 (K)
SFX -
Augmented Bass
Processing
Ausgänge Zu den Lautsprechern
Amp Out A Front L High – Hochtöner VL
Amp Out C Front L Mid – Tiefmitteltöner VL
Amp Out B Front R High – Hochtöner VR
Amp Out D Front R Mid – Tiefmitteltöner VR
Amp Out E Front Center Full – 2-Wege passiv
Amp Out F Rear L Full – 2-Wege passiv HL
Amp Out G Rear R Full – 2-Wege passiv HR
Amp Out H Not assigned
Line Out I Subwoofer 1 – Subwoofer
