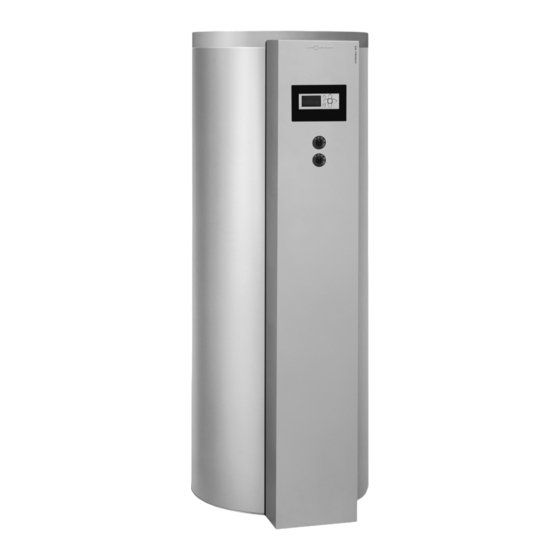

Viessmann Vitocell 100-U CVUB Serviceanleitung Für Die Fachkraft
Bivalenter speicher-wassererwärmer mit solar-set
Vorschau ausblenden
Andere Handbücher für Vitocell 100-U CVUB:
- Montage- und serviceanleitung für die fachkraft (36 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Serviceanleitung (20 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 100-U CVUB
Inhaltszusammenfassung für Viessmann Vitocell 100-U CVUB

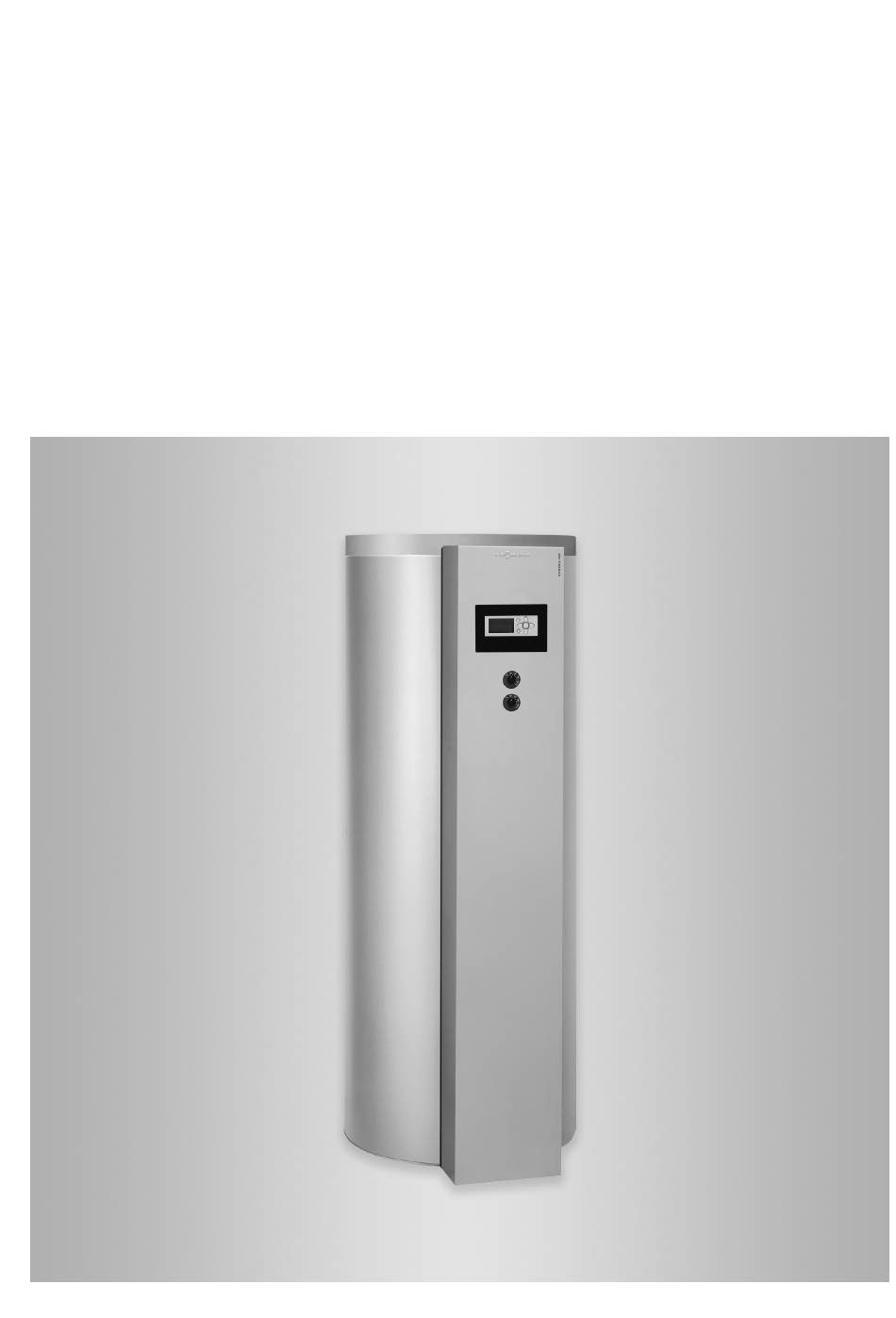

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-U Typ CVUB Bivalenter Speicher-Wassererwärmer mit Solar-Set Vitocell 100-W Typ CVUB Bivalenter Speicher-Wassererwärmer mit Solar-Set Gültigkeitshinweise siehe letzte Seite VITOCELL 100-U VITOCELL 100-W Bitte aufbewahren! 5672 132 2/2016...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Die Instandsetzung von Bauteilen mit sicher- Erläuterung der Sicherheitshinweise heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Gefahr Defekte Bauteile müssen durch Viessmann Ori- Dieses Zeichen warnt vor Personenschäden. ginalteile ersetzt werden. Achtung Zusatzkomponenten, Ersatz- und Verschleißteile Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Einzelteillisten Übersicht der Baugruppen ..............11 Speicherkörper ..................12 Solar-Set SD1 ..................14 Solar-Set SM1 ..................16 Protokolle ........................ 18 Technische Daten ........................ -
Seite 4: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Grundlagen zur Bedienung....................• 2. Speicher-Wassererwärmer füllen..................• • 3. Inspektion und Wartung....................• •... -
Seite 6: Grundlagen Zur Bedienung
Erstinbetriebnahme, Inspektion, Wartung Grundlagen zur Bedienung Stellung der Kugelhähne Je 1 Kugelhahn im Heizwasservorlauf solar und im Serviceanleitung Vitosol Heizwasserrücklauf solar innerhalb des Solar-Sets: ■ Längs zur Rohrleitung: – offen ■ Quer zur Rohrleitung: – geschlossen Schrägstellung 45° zur Rohrleitung ■... -
Seite 7: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Sicherheitsventile auf Funktion prüfen Anodenschutzstrom mit Anoden-Prüfgerät prüfen Abb. 1 1. Deckel und Flanschdämmung abbauen. 4. Messgerät zwischen Masseleitung und Steck- zunge in Reihe schalten. 2. Oberen Thermometerfühler abbauen. Strom 0,3 mA messbar: Magnesiumanode ■ > funktionsfähig 3. -
Seite 8: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 4. Lose anhaftende Ablagerungen mit einem Hoch- druckreiniger entfernen. Achtung Spitze und scharfkantige Reinigungsgeräte führen zu Schäden an der Speicherinnen- wand. Zur Innenreinigung nur Reinigungsgeräte aus Kunststoff benutzen. 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. -
Seite 9: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen Abb. 3 1. Speicher-Wassererwärmer wieder an das Rohrlei- 5. Speicher-Wassererwärmer trinkwasserseitig füllen. tungssystem anschließen. Flanschdeckel mit einem Anzugsdrehmoment von 25 Nm nachziehen. 2. Neue Dichtung am Flanschdeckel einlegen. 6. Oberen Thermometerfühler anbauen. 3. - Seite 10 Erstinbetriebnahme, Inspektion, Wartung Wasserseitige Anschlüsse auf Dichtheit prüfen...
-
Seite 11: Einzelteillisten
Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 4 Typenschild Baugruppe Solar-Set SD1 Baugruppe Speicherkörper Baugruppe Solar-Set SM1... -
Seite 12: Speicherkörper
Einzelteillisten Speicherkörper 0009 0008 0005 0005 0006 0007 0004 0006 0007 0014 0002 0001 0013 0011 0010 0012 0003 Abb. 5... - Seite 13 Einzelteillisten Speicherkörper (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 100 0004 Anodenflansch mit Dichtung 0005 Klemmbügel 0006 Magnesiumanode D = 40 x 520/490 0007 Dichtung 0008 Flanschdämmung 0009 Oberblech 0010 Sprühdosenlack 0011 Lackstift 0012 Montageanleitung 0013 Serviceanleitung...
-
Seite 14: Solar-Set Sd1
Einzelteillisten Solar-Set SD1 0005 0009 0003 0022 0004 0027 0034 0033 0023 0034 0039 0010 0033 0007 0025 0019 0026 0011 0013 0021 0008 0002 0012 0023 0017 0018 0020 0001 0032 0016 0006 0028 0029 0038 0031 0030 0014 0015 0037 0036 0035 Abb. - Seite 15 Kleinteile Vitosolic 100 SD1 0031 Sicherung T 4,0 A /250 V (10 Stück) 0032 Zugentlastung 0033 Schriftzug Vitocell 100 0034 Schriftzug Viessmann 0035 Montage- und Serviceanleitung Vitosolic 100, Typ SD1 0036 Bedienungsanleitung Vitosolic 100, Typ SD1 0037 Anlagenbeispiele Vitosolic 100, Typ SD1 0038...
-
Seite 16: Solar-Set Sm1
Einzelteillisten Solar-Set SM1 0005 0022 0009 0003 0037 0034 0040 0027 0023 0041 0004 0040 0037 0007 0010 0034 0026 0019 0011 0021 0002 0013 0001 0008 0012 0018 0017 0014 0015 0020 0030 0006 0028 0031 0033 0029 0038 0039 0035 0036... - Seite 17 Sicherung T 2,0 A/ 250 V (10 Stück) 0034 Kunststoffteile Modulgehäuse 0035 Zugentlastung 0036 Speichertemperatursensor NTC, Nr. 0037 Schriftzug Viessmann 0038 Montage- und Serviceanleitung Solarregelungsmodul, Typ SM1, für Vitocell 100-U/-W, Typ CVUB 0039 Manometer 10 bar 0040 Schriftzug Vitocell 100-U 0041 Durchführungsmuffe...
-
Seite 18: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 19: Technische Daten
Technische Daten Technische Daten Speicherinhalt DIN-Register-Nr. 9W266-13MC/E Bereitschaftswärmeaufwand nach EN 12897:2006 kWh/24 h 1,52 bei 45 K Temperaturdifferenz Volumen-Bereitschaftsteil V Volumen-Solarteil V Abmessungen (mit Wärmedämmung) Länge ( Gesamtbreite Höhe 1735 Kippmaß 1830 Gewicht kompl. mit Wärmedämmung Betriebsgesamtgewicht Anschlüsse (Außengewinde) Heizwasservor- und -rücklauf Kaltwasser, Warmwasser Zirkulation Technische Angaben (Hocheffizienz-Umwälzpumpe einschließlich Solar-Set) - Seite 20 Technische Daten Technische Daten (Fortsetzung) Pumpenkennlinie Hocheffizienz-Umwälzpumpe Fördermenge in m³/h 16,7 33,2 Fördermenge in l/min Abb. 8 Widerstandskennlinie Max. Förderhöhe Hinweis Die Widerstandskennlinie bezieht sich auf alle Komponenten des Solar-Sets: ■ Entlüfter ■ Kugelhähne (HVs und HRs) Durchflussmesser ■ Rohrleitungen ■...
-
Seite 21: Entsorgung
Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit. -
Seite 22: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitocell 100-U (Typ CVUB) und Vitocell 100-W (Typ CVUB) mit den folgenden Normen übereinstim- men: DIN 4753-1:2011 EN 12897:2006 DIN 4753-3:2011... -
Seite 24: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7552970 7552971 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
