VIESMANN
VITOCELL 100-U
Speicher-Wassererwärmer mit zwei Heizwendeln
300 Liter Inhalt
Datenblatt
Best.-Nr. und Preise: siehe Preisliste

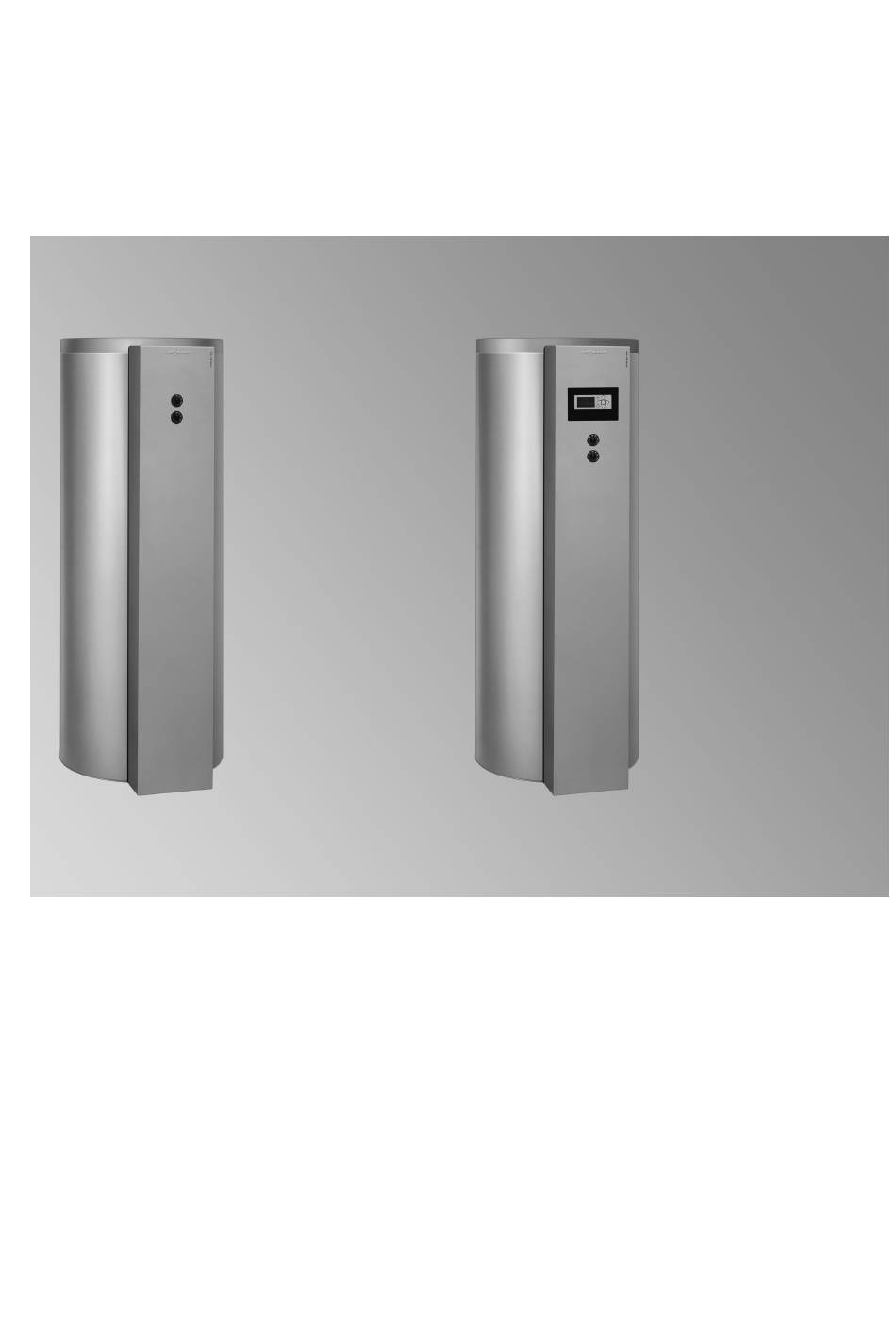

VITOCELL 100-U
Typ CVUB/CVUB-A
Stehender, innenbeheizter Speicher-Wassererwärmer
aus Stahl, mit Ceraprotect-Emaillierung
Mit zwei Heizwendeln, über den unteren Wärmetauscher
erfolgt die Beheizung durch die Sonnenkollektoren, über den
oberen erfolgt bei Bedarf eine Nachheizung durch den Heiz-
kessel.
Mit Solar-Divicon (mit drehzahlgeregelter Hocheffizienz-
Umwälzpumpe), integrierter Verrohrung und Elektronikmodul
SDIO/SM1A oder Vitosolic 100, Typ SD1
5457333 DE
4/2020
Werbung
Verwandte Anleitungen für Viessmann VITOCELL 100-U CVUB
Inhaltszusammenfassung für Viessmann VITOCELL 100-U CVUB
- Seite 1 VIESMANN VITOCELL 100-U Speicher-Wassererwärmer mit zwei Heizwendeln 300 Liter Inhalt Datenblatt Best.-Nr. und Preise: siehe Preisliste VITOCELL 100-U Typ CVUB/CVUB-A Stehender, innenbeheizter Speicher-Wassererwärmer aus Stahl, mit Ceraprotect-Emaillierung Mit zwei Heizwendeln, über den unteren Wärmetauscher erfolgt die Beheizung durch die Sonnenkollektoren, über den oberen erfolgt bei Bedarf eine Nachheizung durch den Heiz- kessel.
- Seite 2 Produktinformation Die Lösung für kostengünstige Trinkwassererwärmung in Verbin- Als Vitocell 100-W auch in vitopearlwhite verfügbar. dung mit Sonnenkollektoren und Heizkessel. Speicher-Wasser- erwärmer mit Elektronikmodul SDIO/SM1A oder Vitosolic 100 (Typ SD1). Die Vorteile auf einen Blick ■ Bivalenter Speicher-Wassererwärmer komplett ausgestattet für die ■...
- Seite 3 Die Vorteile auf einen Blick (Fortsetzung) Vitocell 100-U, Typ CVUB A Speicherbehälter und Heizwendeln aus Stahl, mit Ceraprotect- Emaillierung B Magnesium- oder Fremdstromanode C Solar-Set mit Elektronikmodul SDIO/SM1A oder Vitosolic 100, Typ SD1, Solarkreispumpe, Spüleinrichtung und Luftabscheider D Obere Heizwendel – zur Nacherwärmung durch den Heizkessel E Untere Heizwendel –...
- Seite 4 Die Vorteile auf einen Blick (Fortsetzung) Vitocell 100-W, Typ CVUB-A A Speicherbehälter und Heizwendeln aus Stahl, mit Ceraprotect- Emaillierung B Magnesium- oder Fremdstromanode C Solar-Set mit Elektronikmodul SDIO/SM1A , Solarkreispumpe, Spüleinrichtung und Luftabscheider D Obere Heizwendel – zur Nacherwärmung durch den Heizkessel E Untere Heizwendel –...
- Seite 5 Technische Angaben Speicher-Wassererwärmer Mit eingebauter Solar-Divicon und Elektronikmodul SDIO/SM1A oder Vitocell 100-W, Farbe: Vitopearlwhite Vitosolic 100 (Typ SD1). Vitocell 100-U, Farbe: Vitosilber Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Sonnenkollektoren. Geeignet für folgende Anlagen: ■ Trinkwassertemperatur bis 95 °C ■ Heizwasser-Vorlauftemperatur bis 160 °C ■...
- Seite 6 Technische Angaben Speicher-Wassererwärmer (Fortsetzung) Maßtabelle Maß WW/HVs/HRs 1735 Speichertemperatursensor bei Solarbetrieb HV/SPR1 SPR2 Anordnung des Speichertemperatursensors im Heizwasserrücklauf A Speichertemperatursensor (Lieferumfang des Solar-Sets) B Einschraubwinkel mit Tauchhülse (Lieferumfang, Innendurch- KW/E messer 6,5 mm) Untere Heizwendel (Solaranlage) Die Anschlüsse HV und HR befinden sich oben am Spei- cher-Wassererwärmer.
- Seite 7 Technische Angaben Speicher-Wassererwärmer (Fortsetzung) Leistungskennzahl N Nach DIN 4708. Obere Heizwendel. Speicherbevorratungstemperatur +5 K/-0 K = Kaltwasser-Einlauftemperatur +50 K Leistungskennzahl N bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C Hinweis zur Leistungskennzahl N Die Leistungskennzahl N ändert sich mit der Speicherbevorratungs- temperatur T Richtwerte ■...
- Seite 8 Technische Angaben Speicher-Wassererwärmer (Fortsetzung) Heizwasserseitiger Durchflusswiderstand obere Heizwendel Trinkwasserseitiger Durchflusswiderstand 1000 100,0 10,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 Trinkwasser-Volumenstrom in l/h Heizwasser-Volumenstrom in l/h Technische Angaben drehzahlgeregelte Hocheffizienz-Umwälzpumpe Solarkreispumpe Umwälzpumpe (Fabrikat Wilo) PARA 15/7.0 Energieeffizienzindex EEI ≤ 0,2 Nennspannung Leistungsaufnahme –...
- Seite 9 Technische Daten Kollektortemperatursensor ■ Das Elektronikmodul SDIO/SM1A ist im Gerät eingebaut. Separat mitgeliefert zum Anschluss im Gerät. ■ Kompatibel mit Viessmann Regelungen mit PlusBus oder KM-Bus- Bauseitige Verlängerung der Anschlussleitung: Kommunikation ■ 2-adrige Leitung, Leitungslänge max. 60 m bei einem Leiterquer- ■...
- Seite 10 Auslieferungszustand Vitocell 100-U, Typ CVUB/CVUB-A, 300 l Bivalenter Speicher-Wassererwärmer aus Stahl mit Ceraprotect- ■ Einschraubwinkel mit Tauchhülse Emaillierung und Solar-Set ■ Stellfüße ■ Bestandteile Solar-Set: ■ Magnesium-Schutzanode – Umwälzpumpe für den Solarkreis (drehzahlgeregelte Hocheffizi- ■ Wärmedämmung angebaut enz-Umwälzpumpe) – 2 Thermometer Farbe des epoxidharzbeschichteten Blechmantels: –...
- Seite 11 Planungshinweise (Fortsetzung) H Rückflussverhinderer P Obere Heizwendel für den Anschluss an einen Heizkessel vor- gesehen K Entleerung R Rückschlagklappe, federbelastet L Kaltwasser S Zirkulationspumpe M Trinkwasserfilter T Membran-Druckausdehnungsgefäß, trinkwassergeeignet N Druckminderer DIN 1988-200:2012-05 O Rückflussverhinderer/Rohrtrenner Das Sicherheitsventil muss eingebaut werden. Empfehlung: Sicherheitsventil über der Speicheroberkante montie- ren.
- Seite 12 Zubehör Speicher-Wassererwärmer (Fortsetzung) Umwälzpumpe zur Speicherbeheizung Best.-Nr. 7172611 Best.-Nr. 7172611 Pumpentyp Yonos PARA 25/6 Energieeffizienzindex ≤ 0,2 Spannung Leistungsaufnahme 3 - 45 Anschluss 1½ Anschlussleitung für Heizkessel bis 40 kW Fördermenge in m³/h Fördermenge in m³/h Δp-v (variabel) Δp-c (konstant) Fremdstromanode Best.-Nr.
- Seite 13 Zubehör Speicher-Wassererwärmer (Fortsetzung) Halbscheiben (4 Stück) Best.-Nr. 7824774 Pro Speicher-Wassererwärmer werden 2 Halbscheiben benötigt. Zur direkten Verbindung der Solar-Vor- und Rücklaufleitung mit dem Übergangswinkel-Solar und dem Luftabscheider-Solar. ■ Halteclips für Edelstahl-Wellrohr. Thermostatisches Zirkulations-Set Best.-Nr. ZK01284 Zur Begrenzung der Warmwasser-Auslauftemperatur in Warmwas- seranlagen mit Zirkulationsleitung ■...
- Seite 14 Leitungslänge 3,8 m durch Aufbau/Einbau ge- Schutzart IP 32 gemäß EN 60529, währleisten. durch Aufbau/Einbau ge- Sensortyp Viessmann NTC 10 kΩ, währleisten. bei 25 °C Sensortyp Viessmann NTC 10 kΩ, Zulässige Umgebungstemperatur bei 25 °C – Betrieb 0 bis +90 °C Zulässige Umgebungstemperatur...
- Seite 15 Zubehör Regelung (Fortsetzung) Wärmemengenzähler (für Solarenergie) Best.-Nr. Z013685 Technische Daten Spannungsversorgung 3,6 V– Lithium-Batterie Wärmemengenzähler für die Montage am Vitocell 100-U, Typ CVUB/ Nenndurchfluss 1,5 m CVUB-A Anschlussgewinde Zähler G¾ Vollelektronisches Messgerät nach dem Ultraschall-Messprinzip. Anschlussgewinde Verschraubung R½ Vorlauf und Rücklauftemperatur und Volumenstrom werden gemes- sen.
- Seite 16 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de VIESMANN VITOCELL 100-U...
