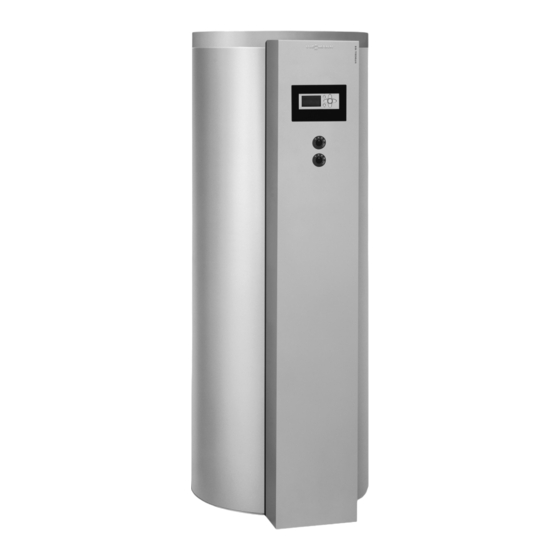

Viessmann VITOCELL 100-U CVUB Montageanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Durchlauferhitzer
  5. Vitocell 100-U CVUA
  6. Montageanleitung

Viessmann VITOCELL 100-U CVUB Montageanleitung

Vorschau anzeigen Andere Handbücher für VITOCELL 100-U CVUB:
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Inhaltsverzeichnis

Quicklinks

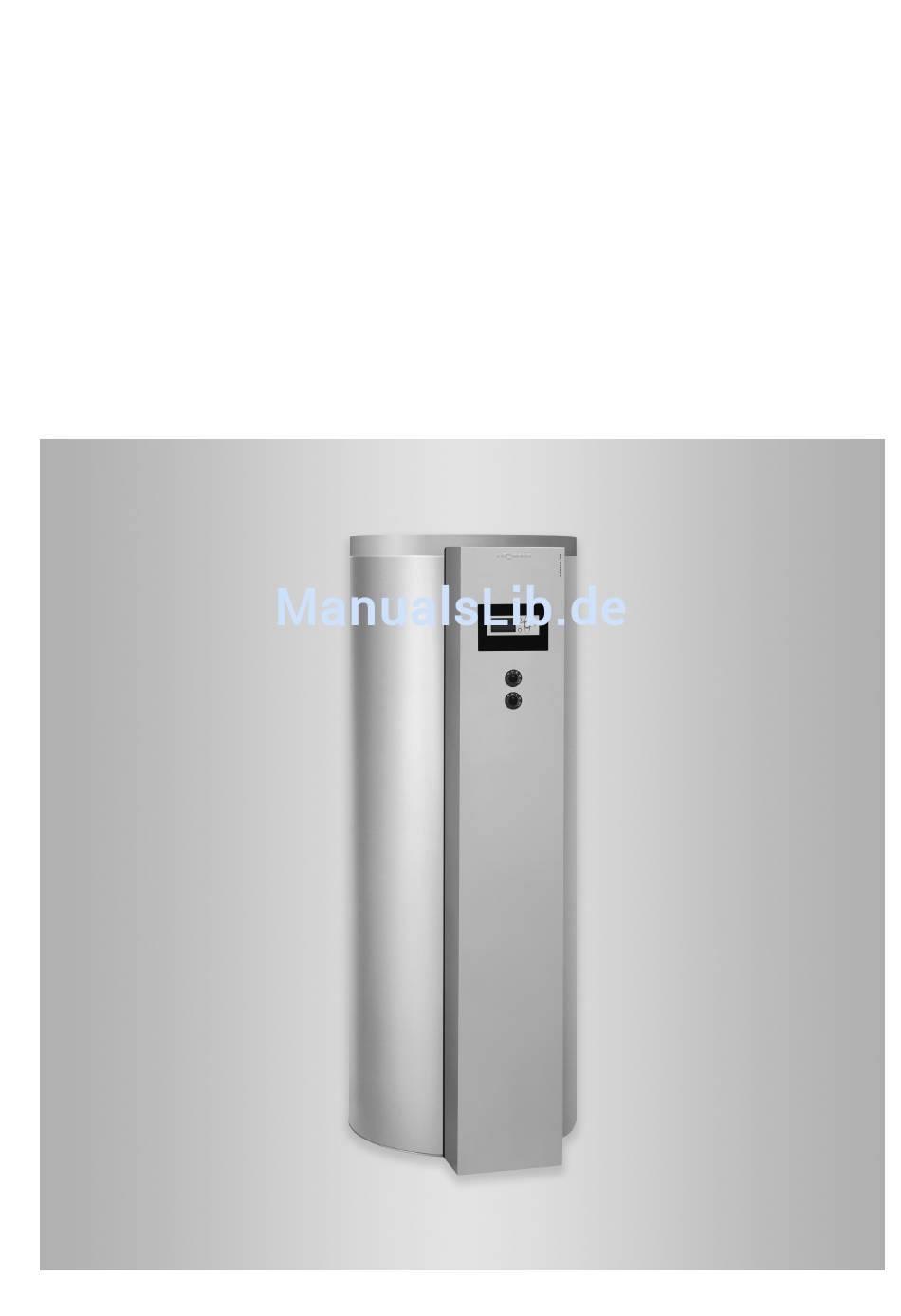

VIESMANN
Montageanleitung
für die Fachkraft
Vitocell 100-U
Typ CVUB
Bivalenter Speicher-Wassererwärmer mit Solar-Set
Vitocell 100-W
Typ CVUB
Bivalenter Speicher-Wassererwärmer mit Solar-Set
VITOCELL 100-U
VITOCELL 100-W
Nach Montage entsorgen!
5672 131
4/2016
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCELL 100-U CVUB

Inhaltszusammenfassung für Viessmann VITOCELL 100-U CVUB

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-U Typ CVUB Bivalenter Speicher-Wassererwärmer mit Solar-Set Vitocell 100-W Typ CVUB Bivalenter Speicher-Wassererwärmer mit Solar-Set VITOCELL 100-U VITOCELL 100-W Nach Montage entsorgen! 5672 131 4/2016...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagehinweise Montagevorbereitung ................Anschlüsse ..................■ Hinweise zur Aufstellung ..............■ Montageablauf Solar-Set ....................Befestigung für Solar-Set ..............■ Solar-Set montieren ................■ Hydraulischer Anschluss (solarseitig) ............ Untere Heizwasser-Anschlüsse (solar) ..........

  • Seite 4: Entsorgung Der Verpackung

    Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw.

  • Seite 6: Montagevorbereitung

    Montagevorbereitung Anschlüsse Abb. 1 Anschluss für Thermometersensor Magnesiumanode mit Masseleitung Heizwasserrücklauf solar (untere Heizwendel, Kol- lektoranschluss) Warmwasser zum Netz Heizwasservorlauf solar (untere Heizwendel, Kol- lektoranschluss) Tauchhülse für Speichertemperatursensor der Kesselkreisregelung Heizwasservorlauf Heizkessel (obere Heizwendel) Zirkulation Heizwasserrücklauf Heizkessel (obere Heizwen- del) Kaltwasser/Entleerung Heizwasserrücklauf solar (untere Heizwendel, Anschluss an Wärmetauscher)/Tauchhülse für...

  • Seite 7: Solar-Set

    Solar-Set Befestigung für Solar-Set Beiliegende Schrauben mit Unterlegscheiben (h = 3 mm) ca. zur Hälfte in den Speicher-Wasser- erwärmer einschrauben. Abb. 2 Solar-Set montieren ■ Grundträger des Solar-Sets an den 3 Schrauben ein- hängen. Alle Schrauben mit einem Anzugsdrehmoment von ■...

  • Seite 8: Hydraulischer Anschluss (Solarseitig)

    Hydraulischer Anschluss (solarseitig) Untere Heizwasser-Anschlüsse (solar) Hinweis 1. Rohrleitung Heizwasservorlauf solar mit beilieg- Falls ein Wärmemengenzähler vorhanden ist, weiter ender Flachdichtung und Überwurfmutter ver- auf Seite 9 schrauben. Anzugsdrehmoment: 50 +0/-5 Nm. 2. Rohrleitung Heizwasserrücklauf solar mit bei- liegender Flachdichtung und Überwurfmutter ver- schrauben.
  • Seite 9 Hydraulischer Anschluss (solarseitig) (Fortsetzung) Wärmemengenzähler (falls vorhanden) 1. Rohr Rücklauf abbauen. 2. Solar-Winkel Vorlauf abbauen. Abb. 6 Abb. 7 Rohr Rücklauf und Isolierung kürzen.
  • Seite 10 Hydraulischer Anschluss (solarseitig) (Fortsetzung) Abb. 8 1. Volumenstromsensor am Rohr Rücklauf montieren. 2. Rohr Rücklauf einbauen. Hinweis Der Pfeil auf dem Volumenstromsensor muss nach oben zeigen.
  • Seite 11 Hydraulischer Anschluss (solarseitig) (Fortsetzung) Abb. 9 1. Solar-Winkel mit Tauchhülse am Vorlauf-Strang 3. Temperatursensor bis zum Anschlag in Solar-Win- einbauen. kel einsetzen. Hinweis 4. Temperatursensor mit Schraube der Zugentlastung Gegenstück mit Schraubenschlüssel festhalten. befestigen. 2. Anzeige des Wärmemengenzählers mit Träger anbauen.

  • Seite 12: Obere Heizwasser-Anschlüsse (Solar)

    Hydraulischer Anschluss (solarseitig) (Fortsetzung) Obere Heizwasser-Anschlüsse (solar) 1. Isolierkappe abnehmen. 2. Stützhülsen Ø22 in Rohr Vorlauf und Rohr Rück- lauf einsetzen und Winkelverschraubungen 22x18 auf den Rohren positionieren. 3. Obere 2 Anschlussrohre durch zugehörige 4 Öff- nungen des Grundträgers Solar-Set und des Spei- cher-Wassererwärmers führen.

  • Seite 13: Thermometersensoren

    Sicherheitsgruppe (Fortsetzung) Sicherheitsgruppe an der Rückseite des Speicher- Wassererwärmers oben am Heizwasserrücklauf solar montieren. Hinweis Auf richtige Position des Klemmrings achten. Hinweis Beim Anziehen der Überwurfmutter das Anschlussrohr am Speicher-Wassererwärmer gegenhalten. Thermometersensoren Abb. 12 Hinweis 1. Thermometersensor für oberes Thermometer bis Sensoren nicht mit Isolierband umwickeln.

  • Seite 14: Speichertemperatursensor Der Kesselkreisregelung

    Bauteile berühren. 2. Speichertemperatursensor außen an der Andrück- Hinweis feder der Sensorbefestigung (nicht in der Kehle) so Speichertemperatursensor liegt der Viessmann Kes- befestigen, dass er vorn mit der Feder abschließt. selkreisregelung bei oder ist als Zubehör erhältlich. 3. Leitung befestigen.

  • Seite 15: Solar-Set Schließen

    Solarregelung anschließen (Fortsetzung) Hinweis Kleinspannungsleitungen getrennt von 230/400 V Lei- tungen verlegen. Montage- und Serviceanleitung Vitosolic 100 oder Solarregelungsmodul Montageanleitung Kollektor Abb. 14 An der Solarregelung folgende Anschlüsse auszufüh- ren: ■ Netzanschluss ■ Kollektortemperatursensor ■ Anschluss an Vitotronic Kesselkreisregelungen (KM- BUS) Solar-Set schließen 1.

  • Seite 16: Anodenanschluss Prüfen Und Deckel Anbauen

    Anodenanschluss prüfen und Deckel anbauen Abb. 16 Magnesiumanode Thermometerleitung Masseleitung Typenschild Hinweis Die Thermometerleitungen durch die Nut in der Flanschdämmung führen. Heizwasserseitig und solarseitig anschließen ■ Alle Rohrleitungen mit lösbaren Verbindungen Zulässige Temperaturen anschließen. solarseitig 160 °C ■ Nicht benötigte Anschlüsse mit Kappen verschlie- heizwasserseitig 160 °C ßen.
  • Seite 17 Heizwasserseitig und solarseitig anschließen (Fortsetzung) Hinweis 4. Nur bei Heizwasser-Vorlauftemperaturen über Vitosol Kollektoren sind einsetzbar bis 6 bar (0,6 MPa). ° Falls in der Anlage noch nicht vorhanden, einen 1. Bei Heizwasser-Vorlauftemperaturen über 95 bauteilgeprüften Sicherheitstemperaturbegrenzer º Abdeckrosetten von den heizwasserseitigen Rohr- einbauen.

  • Seite 18: Anlagenschema Mit Sonnenkollektoren Und Gaswandgerät - Id: 4605133_1504_06

    Heizwasserseitig und solarseitig anschließen (Fortsetzung) Anlagenschema mit Sonnenkollektoren und Gaswandgerät - ID: 4605133_1504_06 ---- Abb. 17 KW Kaltwasser WW Warmwasser...
  • Seite 19 Heizwasserseitig und solarseitig anschließen (Fortsetzung) ID: 4605133_1504_06 Pos. Bezeichnung Heizkessel Regelung für witterungsgeführten Betrieb Außentemperatursensor ATS (nur witterungsgeführter Betrieb) Interne Erweiterung H1 (bei Vitodens 333-F im Lieferumfang) oder Interne Erweiterung H2 oder Erweiterung AM1 Erweiterung EA1 Trinkwassererwärmung durch den Heizkessel Speichertemperatursensor STS Trinkwasserzirkulationspumpe ZP Trinkwassererwärmung durch die Solaranlage...
  • Seite 20 Heizwasserseitig und solarseitig anschließen (Fortsetzung) ID: 4605133_1504_06 Pos. Bezeichnung Heizkreis II Erweiterungssatz für einen Heizkreis mit Mischer mit integriertem Mischer-Motor oder Erweiterungssatz für einen Heizkreis mit Mischer für separaten Mischer-Motor Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung als Tauchtemperaturregler ■ oder als Anlegetemperaturregler ■...

  • Seite 21: Anlagenschema Mit Sonnenkollektoren Und Bodenstehendem Kessel (Kw6B) - Id: 4605301_1504_08

    Heizwasserseitig und solarseitig anschließen (Fortsetzung) Anlagenschema mit Sonnenkollektoren und bodenstehendem Kessel (KW6B) - ID: 4605301_1504_08 ---- Abb. 18 KW Kaltwasser WW Warmwasser...
  • Seite 22 Heizwasserseitig und solarseitig anschließen (Fortsetzung) ID: 4605301_1504_08 Pos. Bezeichnung Heizkessel mit Regelung Vitoladens 300-C mit ■ Vitotronic 200, Typ KW6B Vitocrossal 300 mit ■ Vitotronic 200, Typ KW6B Außentemperatursensor ATS Trinkwassererwärmung durch den Heizkessel Speicher-Wassererwärmer Speichertemperatursensor STS Trinkwasserzirkulationspumpe ZP Umwälzpumpe zur Speicherbeheizung UPSB Trinkwassererwärmung durch die Solaranlage Speichertemperatursensor STS Trinkwasserzirkulationspumpe ZP...
  • Seite 23 Heizwasserseitig und solarseitig anschließen (Fortsetzung) ID: 4605301_1504_08 Pos. Bezeichnung Heizkreis II Erweiterungssatz für einen Heizkreis mit Mischer M2 Bestandteile: Vorlauftemperatursensor M2 (Anlegetemperatursensor) ■ Mischerelektronik mit Mischer-Motor ■ oder Erweiterungssatz für einen Heizkreis mit Mischer M2 Bestandteile: Mischerelektronik und Vorlauftemperatursensor M2 (Anlegetemperatursensor) ■...

  • Seite 24: Anlagenschema Mit Sonnenkollektoren Und Bodenstehendem Kessel (Ko1/2B) - Id: 4605371_1504_05

    Heizwasserseitig und solarseitig anschließen (Fortsetzung) Anlagenschema mit Sonnenkollektoren und bodenstehendem Kessel (KO1/2B) - ID: 4605371_1504_05 ---- Abb. 19 KW Kaltwasser WW Warmwasser...
  • Seite 25 Heizwasserseitig und solarseitig anschließen (Fortsetzung) ID: 4605371_1504_05 Pos. Bezeichnung Heizkessel mit Regelung Vitola 200 oder Vitoladens 300-T mit Vitotronic 200, Typ KO1B ■ Vitogas 200-F oder Vitorondens 200-T mit Vitotronic 200, Typ KO2B ■ Außentemperatursensor ATS Kesseltemperatursensor KTS Trinkwassererwärmung durch den Heizkessel Speicher-Wassererwärmer/bivalent Speichertemperatursensor STS Trinkwasserzirkulationspumpe ZP...

  • Seite 26: Trinkwasserseitig Anschließen

    Heizwasserseitig und solarseitig anschließen (Fortsetzung) ID: 4605371_1504_05 Pos. Bezeichnung Zubehör (optional) Erweiterung zweistufiger/modulierender Brenner Abgastemperatursensor AGS Erweiterung EA1 Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Anschluss die DIN 1988 Zulässige Temperatur: 95 °C und die DIN 4753 beachten ( : Vorschriften des Zulässiger Betriebsdruck: 10 bar SVGW)

  • Seite 27: Sicherheitsventil

    Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf nicht bauteilgeprüften Membran-Sicherheitsventil ausgerüs- verschlossen werden. Austretendes Wasser muss tet werden. gefahrlos und sichtbar in eine Entwässerungseinrich- Zulässiger Betriebsdruck: 10 bar (1 MPa) tung abgeleitet werden.

  • Seite 28: Technische Daten

    Technische Daten Speicherinhalt DIN-Register-Nr. 9W266-13MC/E Bereitschaftswärmeaufwand kWh/24 h 1,52 nach DIN EN 12897 : 2006 Volumen-Bereitschaftsteil V Volumen-Solarteil V Abmessungen (mit Wärmedämmung) Länge ( Gesamtbreite Höhe 1735 Kippmaß 1830 Gewicht kompl. mit Wärmedämmung Betriebsgesamtgewicht Anschlüsse (Außengewinde) Heizwasservor- und -rücklauf Kaltwasser, Warmwasser Zirkulation Technische Angaben (Hocheffizienz-Umwälzpumpe einschließlich Solar-Set) PS10, P10...
  • Seite 29 Technische Daten (Fortsetzung) Pumpenkennlinie Hocheffizienz-Umwälzpumpe Fördermenge in m³/h 16,7 33,2 Fördermenge in l/min Abb. 21 Widerstandskennlinie Max. Förderhöhe Hinweis Die Widerstandskennlinie bezieht sich auf alle Komponenten des Solar-Sets: Entlüfter ■ ■ Kugelhähne (HVs und HRs) ■ Durchflussmesser ■ Rohrleitungen...
  • Seite 32 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
