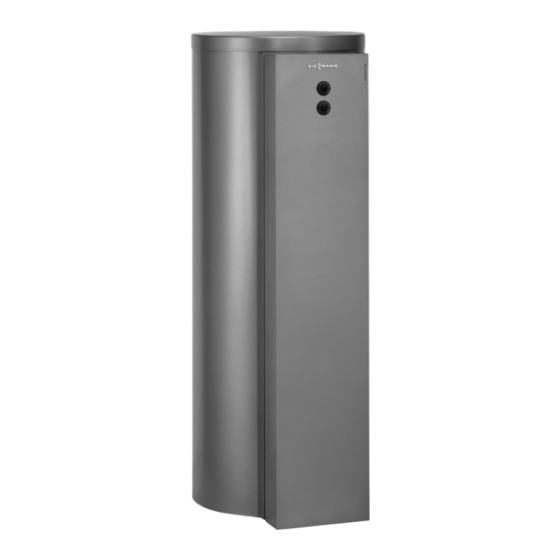

Viessmann Vitocell 100-U CVUA Serviceanleitung Für Die Fachkraft
Bivalenter speicher-wassererwärmer mit solar-set
Vorschau ausblenden
Andere Handbücher für Vitocell 100-U CVUA:
- Montage- und serviceanleitung für die fachkraft (36 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Serviceanleitung für die fachkraft (24 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 100-U CVUA
Inhaltszusammenfassung für Viessmann Vitocell 100-U CVUA

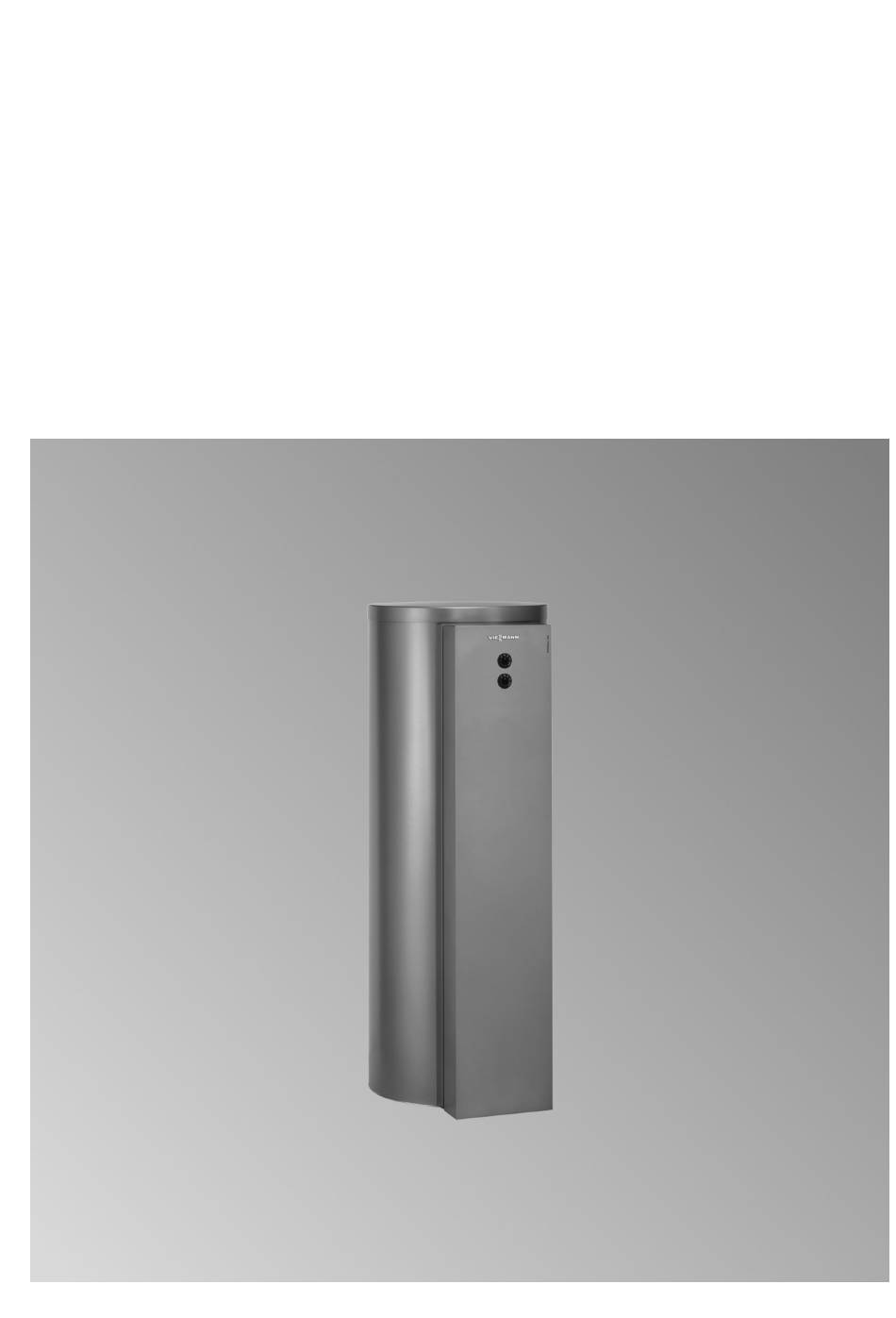

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-U Typ CVUA Bivalenter Speicher-Wassererwärmer mit Solar-Set Vitocell 100-W Typ CVUA Bivalenter Speicher-Wassererwärmer mit Solar-Set Gültigkeitshinweise siehe letzte Seite VITOCELL 100-U VITOCELL 100-W Bitte aufbewahren! 5681 840 6/2014...
- Seite 2 Funktion gefährdet den siche- ser-Ansammlungen oder äußere Einflüsse. Ausrei- ren Betrieb der Anlage. chende Versorgung mit Verbrennungsluft gewährleis- Defekte Bauteile müssen durch Viessmann Ori- ten. ginalteile ersetzt werden. Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z.B.
-
Seite 3: Sicherheitshinweise
Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungsgemäße Ver- ........................wendung Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Einzelteillisten Einzelteilliste ..................11 Vitocell 100-U/W, Typ CVUA, mit Vitosolic 100, Typ SD1 ....11 ■ Einzelteilliste ..................13 Vitocell 100-U/W, Typ CVUA, mit Solarregelungsmodul ..... 13 ■... -
Seite 5: Bestimmungsgemäße Ver
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Systemen gemäß EN 12828 / DIN 1988 bzw. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- nungsanleitungen installiert und betrieben werden. Speicher-Wassererwärmer sind ausschließlich für die Bevorratung und Erwärmung von Wasser in Trinkwas- serqualität, Heizwasser-Pufferspeicher ausschließlich für Füllwasser in Trinkwasserqualität vorgesehen. -
Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Grundlagen zur Bedienung....................• 2. Speicher-Wassererwärmer füllen..................• • 3. Inspektion und Wartung....................• •... -
Seite 7: Grundlagen Zur Bedienung
Erstinbetriebnahme, Inspektion, Wartung Grundlagen zur Bedienung Stellung der Kugelhähne Je 1 Kugelhahn im Heizwasservorlauf Solar und im Serviceanleitung Vitosol Heizwasserrücklauf Solar innerhalb des Solar-Sets: Längs zur Rohrleitung: ■ offen – Quer zur Rohrleitung: ■ geschlossen – Schrägstellung 45° zur Rohrleitung ■... -
Seite 8: Sicherheitsventile Auf Funktion Prüfen
Erstinbetriebnahme, Inspektion, Wartung Sicherheitsventile auf Funktion prüfen Anodenschutzstrom mit Anoden-Prüfgerät prüfen Abb. 1 1. Deckel und Flanschdämmung abbauen. 4. Messgerät zwischen Masseleitung und Steck- zunge in Reihe schalten. 2. Oberen Thermometerfühler abbauen. Strom 0,3 mA messbar: Magnesiumanode funk- ■ > tionsfähig 3. -
Seite 9: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 4. Lose anhaftende Ablagerungen mit einem Hoch- druckreiniger entfernen. Achtung Spitze und scharfkantige Reinigungsgeräte führen zu Schäden an der Speicherinnen- wand. Zur Innenreinigung nur Reinigungsgeräte aus Kunststoff benutzen. 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. -
Seite 10: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen Abb. 3 1. Speicher-Wassererwärmer wieder an das Rohrlei- 5. Speicher-Wassererwärmer trinkwasserseitig füllen. tungssystem anschließen. Flanschdeckel mit einem Anzugsdrehmoment von 25 Nm nachziehen. 2. Neue Dichtung am Flanschdeckel einlegen. 6. Oberen Thermometerfühler anbauen. 3. -
Seite 11: Einzelteillisten
Einzelteillisten Einzelteilliste Vitocell 100-U/W, Typ CVUA, mit Vitosolic 100, Typ SD1 Hinweise für Ersatzbestellungen! Best.-Nr. und Herstell-Nr. (siehe Typenschild) sowie die Positionsnummer des Einzelteils (aus dieser Ein- zelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile ohne Abbildung Sprühdosenlack Lackstift Montageanleitung Serviceanleitung... - Seite 12 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil Blende Grundträger Befestigungselemente Vitosolic 100, Typ SD1 Einzelteile Vitosolic und elektrische Leitungen: Montage- und Serviceanleitung Vitosolic 100, Typ SD1, für Vitocell 100, Typ CVUA Abb. 4 Typenschild...
-
Seite 13: Einzelteilliste
Einzelteillisten Einzelteilliste Vitocell 100-U/W, Typ CVUA, mit Solarregelungsmodul Hinweise für Ersatzbestellungen! Best.-Nr. und Herstell-Nr. (siehe Typenschild) sowie die Positionsnummer des Einzelteils (aus dieser Ein- zelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile ohne Abbildung Sprühdosenlack Lackstift Montageanleitung Serviceanleitung Pos. - Seite 14 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil Grundträger Solarregelungsmodul Einzelteile Solarregelungsmodul und elektrische Leitungen: Montage- und Serviceanleitung Solarregelungs- modul, Typ SM1, für Vitocell 100, Typ CVUA Abb. 5 Typenschild...
-
Seite 15: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 16: Technische Daten
Technische Daten Technische Daten Produktkennwerte Speicherinhalt kWh/24 h 1,00 Bereitschaftswärmeaufwand bei 45 K Temperaturdifferenz (Volumen-Bereitschaftsanteil) (Volumen-Solaranteil) Technische Angaben (Standard-Solarpumpe einschließlich Solar-Set) Umwälzpumpe (Fabrikat Grundfos) – Nennspannung Leistungsaufnahme bei Leistungsstufe I ■ Leistungsstufe II ■ Leistungsstufe III ■ Volumentstromanzeige l/min 2 bis 15 Sicherheitsventil (solar) Max. - Seite 17 Technische Daten Technische Daten (Fortsetzung) Max. Betriebstemperatur °C Max. Betriebsdruck Pumpenkennlinie Hocheffizienz-Umwälzpumpe 1400 1200 1000 Fördermenge in m³/h Abb. 7 Widerstandskennlinie Restförderhöhe Leistung min. Leistung max. Leistung Befüllmodus Hinweis Die Widerstandskennlinie bezieht sich auf alle Komponenten des Solar-Sets: Entlüfter ■ Kugelhähne (HVs und HRs) ■...
-
Seite 18: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitocell 100-U (Typ CVUA) und Vitocell 100-W (Typ CVUA) mit den folgenden Normen übereinstim- men: DIN 4753 AD 2000-Regelwerk Dieses Produkt wird mit -0036 gemäß... -
Seite 20: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7428110 7428111 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
