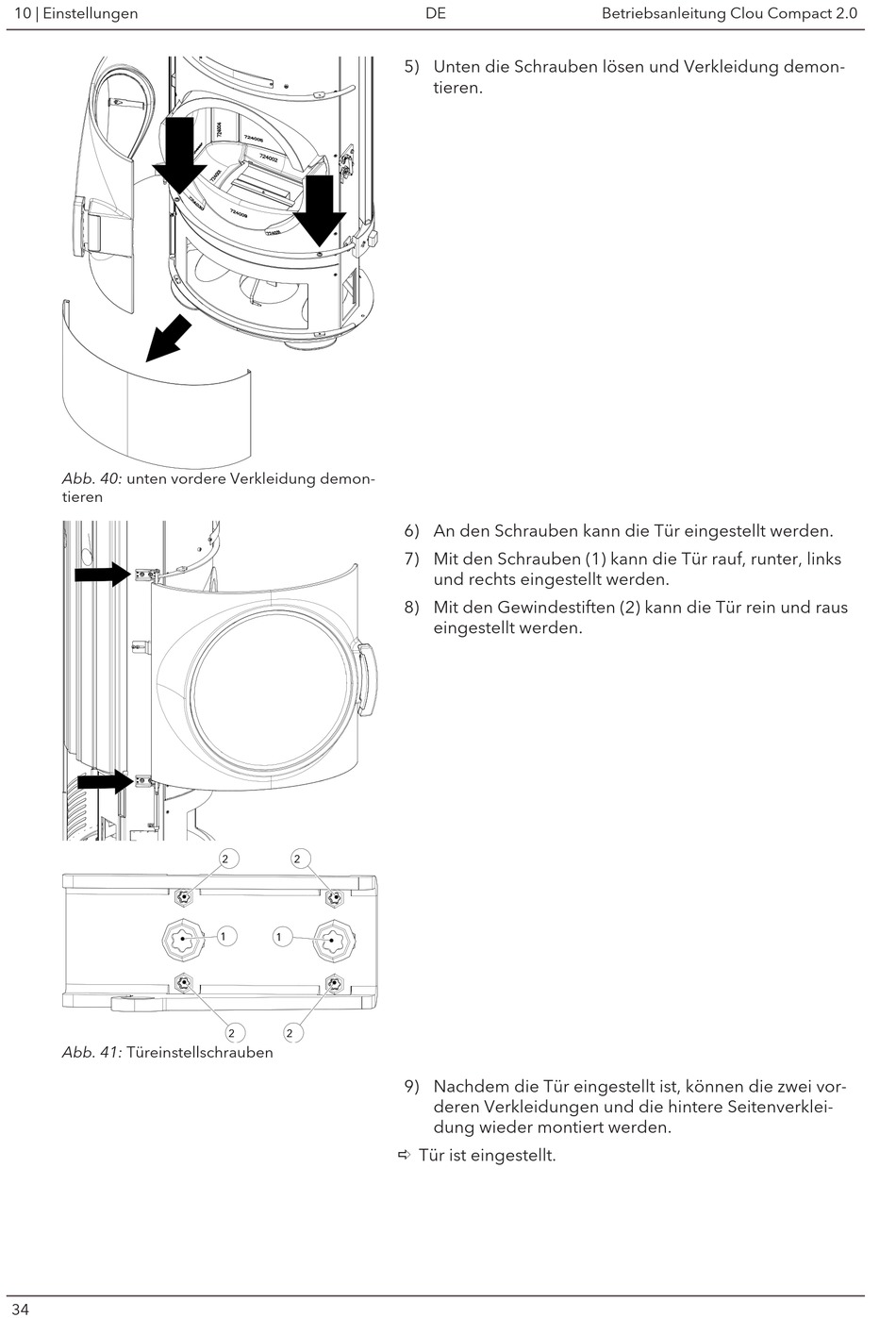

Austroflamm Clou Compact 2.0 Betriebsanleitung Seite 34

10 | Einstellungen
Abb. 40: unten vordere Verkleidung demon-
tieren
Abb. 41: Türeinstellschrauben
34
2 2
1 1
2 2
DE
5) Unten die Schrauben lösen und Verkleidung demon-
tieren.
6) An den Schrauben kann die Tür eingestellt werden.
7) Mit den Schrauben (1) kann die Tür rauf, runter, links
und rechts eingestellt werden.
8) Mit den Gewindestiften (2) kann die Tür rein und raus
eingestellt werden.
9) Nachdem die Tür eingestellt ist, können die zwei vor-
deren Verkleidungen und die hintere Seitenverklei-
dung wieder montiert werden.
ð Tür ist eingestellt.
Betriebsanleitung Clou Compact 2.0
