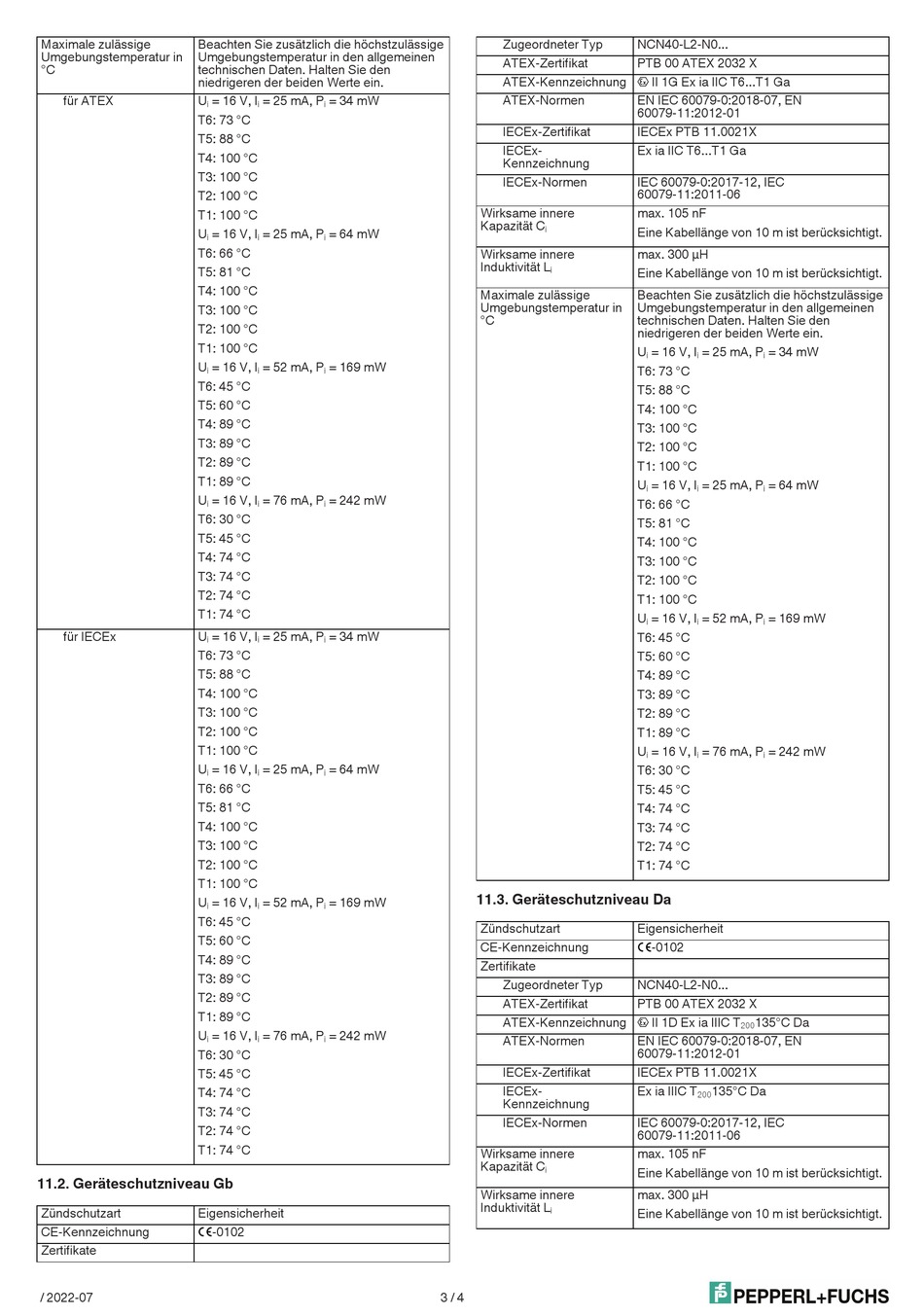

Pepperl+Fuchs NCN40-L2-N0-V1 Betriebsanleitung Seite 3

Maximale zulässige Beachten Sie zusätzlich die höchstzulässige
Umgebungstemperatur in Umgebungstemperatur in den allgemeinen
°C technischen Daten. Halten Sie den
niedrigeren der beiden Werte ein.
für ATEX U
i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
i
T6: 66 °C
T5: 81 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
i
T6: 45 °C
T5: 60 °C
T4: 89 °C
T3: 89 °C
T2: 89 °C
T1: 89 °C
U
i
T6: 30 °C
T5: 45 °C
T4: 74 °C
T3: 74 °C
T2: 74 °C
T1: 74 °C
für IECEx U
i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
i
T6: 66 °C
T5: 81 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
i
T6: 45 °C
T5: 60 °C
T4: 89 °C
T3: 89 °C
T2: 89 °C
T1: 89 °C
U
i
T6: 30 °C
T5: 45 °C
T4: 74 °C
T3: 74 °C
T2: 74 °C
T1: 74 °C
11.2. Geräteschutzniveau Gb
Zündschutzart Eigensicherheit
CE-Kennzeichnung 2-0102
Zertifikate
/ 2022-07
= 16 V, I = 25 mA, P = 34 mW
i i
= 16 V, I = 25 mA, P = 64 mW
i i
= 16 V, I = 52 mA, P = 169 mW
i i
= 16 V, I = 76 mA, P = 242 mW
i i
= 16 V, I = 25 mA, P = 34 mW
i i
= 16 V, I = 25 mA, P = 64 mW
i i
= 16 V, I = 52 mA, P = 169 mW
i i
= 16 V, I = 76 mA, P = 242 mW
i i
Zugeordneter Typ
ATEX-Zertifikat
ATEX-Kennzeichnung
ATEX-Normen
IECEx-Zertifikat
IECEx-
Kennzeichnung
IECEx-Normen
Wirksame innere
Kapazität C
i
Wirksame innere
Induktivität L
i
Maximale zulässige
Umgebungstemperatur in
°C
11.3. Geräteschutzniveau Da
Zündschutzart
CE-Kennzeichnung
Zertifikate
Zugeordneter Typ
ATEX-Zertifikat
ATEX-Kennzeichnung
ATEX-Normen
IECEx-Zertifikat
IECEx-
Kennzeichnung
IECEx-Normen
Wirksame innere
Kapazität C
i
Wirksame innere
Induktivität L
i
3 / 4
NCN40-L2-N0...
PTB 00 ATEX 2032 X
1 II 1G Ex ia IIC T6...T1 Ga
EN IEC 60079-0:2018-07, EN
60079-11:2012-01
IECEx PTB 11.0021X
Ex ia IIC T6...T1 Ga
IEC 60079-0:2017-12, IEC
60079-11:2011-06
max. 105 nF
Eine Kabellänge von 10 m ist berücksichtigt.
max. 300 µH
Eine Kabellänge von 10 m ist berücksichtigt.
Beachten Sie zusätzlich die höchstzulässige
Umgebungstemperatur in den allgemeinen
technischen Daten. Halten Sie den
niedrigeren der beiden Werte ein.
U = 16 V, I = 25 mA, P = 34 mW
i i i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U = 16 V, I = 25 mA, P = 64 mW
i i i
T6: 66 °C
T5: 81 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U = 16 V, I = 52 mA, P = 169 mW
i i i
T6: 45 °C
T5: 60 °C
T4: 89 °C
T3: 89 °C
T2: 89 °C
T1: 89 °C
U = 16 V, I = 76 mA, P = 242 mW
i i i
T6: 30 °C
T5: 45 °C
T4: 74 °C
T3: 74 °C
T2: 74 °C
T1: 74 °C
Eigensicherheit
2-0102
NCN40-L2-N0...
PTB 00 ATEX 2032 X
II 1D Ex ia IIIC T 135°C Da
1
200
EN IEC 60079-0:2018-07, EN
60079-11:2012-01
IECEx PTB 11.0021X
Ex ia IIIC T 135°C Da
200
IEC 60079-0:2017-12, IEC
60079-11:2011-06
max. 105 nF
Eine Kabellänge von 10 m ist berücksichtigt.
max. 300 µH
Eine Kabellänge von 10 m ist berücksichtigt.
