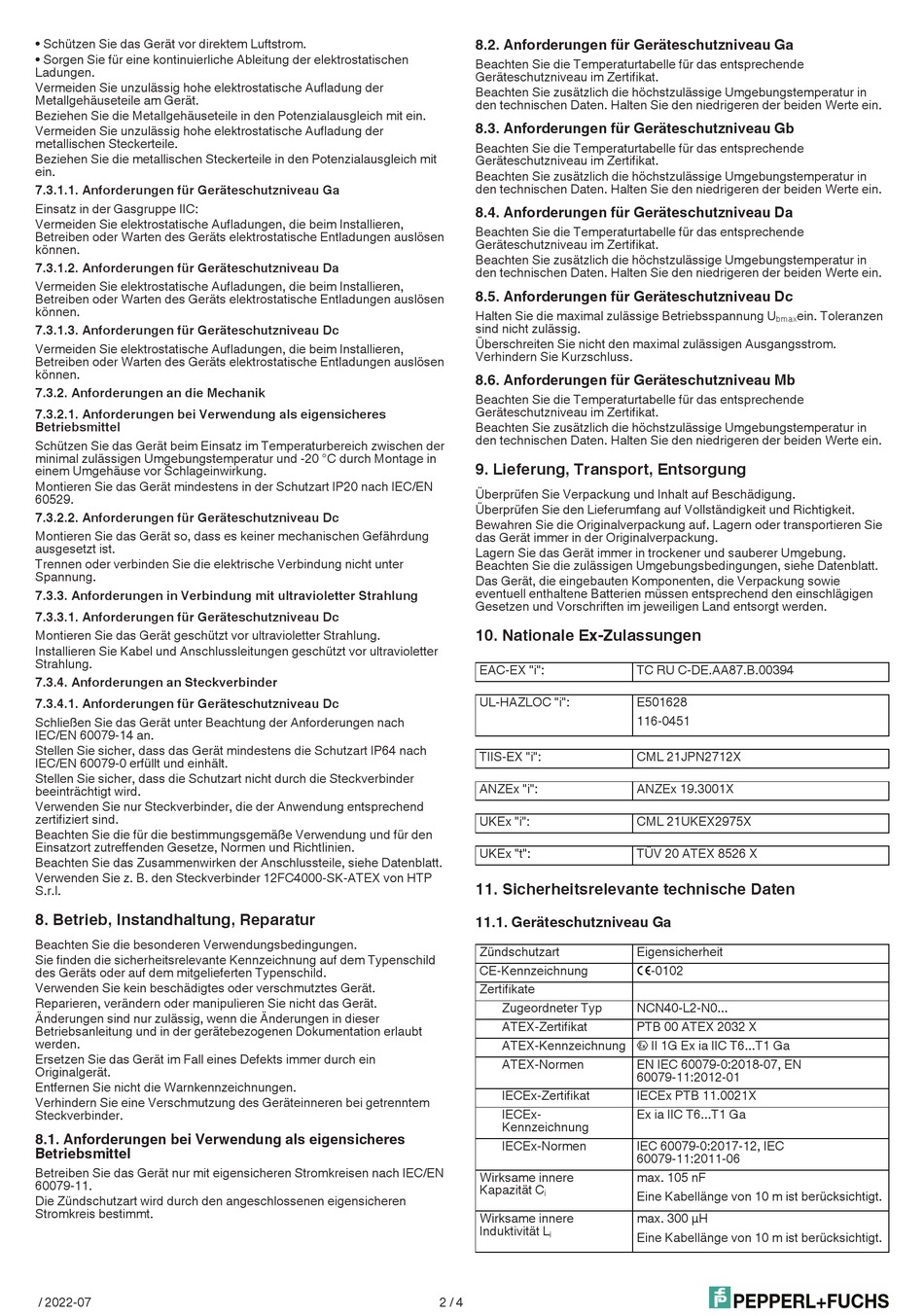

Pepperl+Fuchs NCN40-L2-N0-V1 Betriebsanleitung Seite 2

• Schützen Sie das Gerät vor direktem Luftstrom.
• Sorgen Sie für eine kontinuierliche Ableitung der elektrostatischen
Ladungen.
Vermeiden Sie unzulässig hohe elektrostatische Aufladung der
Metallgehäuseteile am Gerät.
Beziehen Sie die Metallgehäuseteile in den Potenzialausgleich mit ein.
Vermeiden Sie unzulässig hohe elektrostatische Aufladung der
metallischen Steckerteile.
Beziehen Sie die metallischen Steckerteile in den Potenzialausgleich mit
ein.
7.3.1.1. Anforderungen für Geräteschutzniveau Ga
Einsatz in der Gasgruppe IIC:
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
7.3.1.2. Anforderungen für Geräteschutzniveau Da
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
7.3.1.3. Anforderungen für Geräteschutzniveau Dc
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
7.3.2. Anforderungen an die Mechanik
7.3.2.1. Anforderungen bei Verwendung als eigensicheres
Betriebsmittel
Schützen Sie das Gerät beim Einsatz im Temperaturbereich zwischen der
minimal zulässigen Umgebungstemperatur und -20 °C durch Montage in
einem Umgehäuse vor Schlageinwirkung.
Montieren Sie das Gerät mindestens in der Schutzart IP20 nach IEC/EN
60529.
7.3.2.2. Anforderungen für Geräteschutzniveau Dc
Montieren Sie das Gerät so, dass es keiner mechanischen Gefährdung
ausgesetzt ist.
Trennen oder verbinden Sie die elektrische Verbindung nicht unter
Spannung.
7.3.3. Anforderungen in Verbindung mit ultravioletter Strahlung
7.3.3.1. Anforderungen für Geräteschutzniveau Dc
Montieren Sie das Gerät geschützt vor ultravioletter Strahlung.
Installieren Sie Kabel und Anschlussleitungen geschützt vor ultravioletter
Strahlung.
7.3.4. Anforderungen an Steckverbinder
7.3.4.1. Anforderungen für Geräteschutzniveau Dc
Schließen Sie das Gerät unter Beachtung der Anforderungen nach
IEC/EN 60079-14 an.
Stellen Sie sicher, dass das Gerät mindestens die Schutzart IP64 nach
IEC/EN 60079-0 erfüllt und einhält.
Stellen Sie sicher, dass die Schutzart nicht durch die Steckverbinder
beeinträchtigt wird.
Verwenden Sie nur Steckverbinder, die der Anwendung entsprechend
zertifiziert sind.
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien.
Beachten Sie das Zusammenwirken der Anschlussteile, siehe Datenblatt.
Verwenden Sie z. B. den Steckverbinder 12FC4000-SK-ATEX von HTP
S.r.l.
8. Betrieb, Instandhaltung, Reparatur
Beachten Sie die besonderen Verwendungsbedingungen.
Sie finden die sicherheitsrelevante Kennzeichnung auf dem Typenschild
des Geräts oder auf dem mitgelieferten Typenschild.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Änderungen sind nur zulässig, wenn die Änderungen in dieser
Betriebsanleitung und in der gerätebezogenen Dokumentation erlaubt
werden.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Entfernen Sie nicht die Warnkennzeichnungen.
Verhindern Sie eine Verschmutzung des Geräteinneren bei getrenntem
Steckverbinder.
8.1. Anforderungen bei Verwendung als eigensicheres
Betriebsmittel
Betreiben Sie das Gerät nur mit eigensicheren Stromkreisen nach IEC/EN
60079-11.
Die Zündschutzart wird durch den angeschlossenen eigensicheren
Stromkreis bestimmt.
/ 2022-07
8.2. Anforderungen für Geräteschutzniveau Ga
Beachten Sie die Temperaturtabelle für das entsprechende
Geräteschutzniveau im Zertifikat.
Beachten Sie zusätzlich die höchstzulässige Umgebungstemperatur in
den technischen Daten. Halten Sie den niedrigeren der beiden Werte ein.
8.3. Anforderungen für Geräteschutzniveau Gb
Beachten Sie die Temperaturtabelle für das entsprechende
Geräteschutzniveau im Zertifikat.
Beachten Sie zusätzlich die höchstzulässige Umgebungstemperatur in
den technischen Daten. Halten Sie den niedrigeren der beiden Werte ein.
8.4. Anforderungen für Geräteschutzniveau Da
Beachten Sie die Temperaturtabelle für das entsprechende
Geräteschutzniveau im Zertifikat.
Beachten Sie zusätzlich die höchstzulässige Umgebungstemperatur in
den technischen Daten. Halten Sie den niedrigeren der beiden Werte ein.
8.5. Anforderungen für Geräteschutzniveau Dc
Halten Sie die maximal zulässige Betriebsspannung U
sind nicht zulässig.
Überschreiten Sie nicht den maximal zulässigen Ausgangsstrom.
Verhindern Sie Kurzschluss.
8.6. Anforderungen für Geräteschutzniveau Mb
Beachten Sie die Temperaturtabelle für das entsprechende
Geräteschutzniveau im Zertifikat.
Beachten Sie zusätzlich die höchstzulässige Umgebungstemperatur in
den technischen Daten. Halten Sie den niedrigeren der beiden Werte ein.
9. Lieferung, Transport, Entsorgung
Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Überprüfen Sie den Lieferumfang auf Vollständigkeit und Richtigkeit.
Bewahren Sie die Originalverpackung auf. Lagern oder transportieren Sie
das Gerät immer in der Originalverpackung.
Lagern Sie das Gerät immer in trockener und sauberer Umgebung.
Beachten Sie die zulässigen Umgebungsbedingungen, siehe Datenblatt.
Das Gerät, die eingebauten Komponenten, die Verpackung sowie
eventuell enthaltene Batterien müssen entsprechend den einschlägigen
Gesetzen und Vorschriften im jeweiligen Land entsorgt werden.
10. Nationale Ex-Zulassungen
EAC-EX "i":
UL-HAZLOC "i":
TIIS-EX "i":
ANZEx "i":
UKEx "i":
UKEx "t":
11. Sicherheitsrelevante technische Daten
11.1. Geräteschutzniveau Ga
Zündschutzart
CE-Kennzeichnung
Zertifikate
Zugeordneter Typ
ATEX-Zertifikat
ATEX-Kennzeichnung
ATEX-Normen
IECEx-Zertifikat
IECEx-
Kennzeichnung
IECEx-Normen
Wirksame innere
Kapazität C
i
Wirksame innere
Induktivität L
i
2 / 4
ein. Toleranzen
bmax
TC RU C-DE.AA87.B.00394
E501628
116-0451
CML 21JPN2712X
ANZEx 19.3001X
CML 21UKEX2975X
TÜV 20 ATEX 8526 X
Eigensicherheit
2-0102
NCN40-L2-N0...
PTB 00 ATEX 2032 X
1 II 1G Ex ia IIC T6...T1 Ga
EN IEC 60079-0:2018-07, EN
60079-11:2012-01
IECEx PTB 11.0021X
Ex ia IIC T6...T1 Ga
IEC 60079-0:2017-12, IEC
60079-11:2011-06
max. 105 nF
Eine Kabellänge von 10 m ist berücksichtigt.
max. 300 µH
Eine Kabellänge von 10 m ist berücksichtigt.
