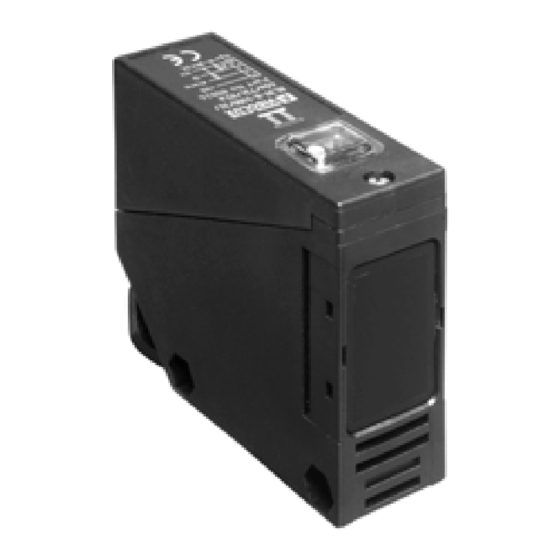

Reflexions-Lichttaster
S
Bestellbezeichnung
RLK39-8-2000-Z/31/40a/116
Reflexions-Lichttaster
mit Klemmraum
Merkmale
• Infrarotlicht
• Hell-/dunkelschaltend umschaltbar
• Timerfunktion
• Schutzart IP67
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten
Pepperl+Fuchs Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Abmessungen
Klemmraum
3
1
4
2
ø 5,4
6
45
19
15
nach Abnehmen des
Deckels sichtbar
LED gelb
LED rot
Elektrischer Anschluss
1
~/+UB
2
~/0 V
3
NO
4
C
Copyright Pepperl+Fuchs
Germany: +49 621 776-1111
Singapore: +65 6779 9091
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
RLK39-8-2000-Z/31/40a/116
81,8
75
25
ø 5,4
LED gelb
LED rot
nur bei Version -Z:
Schalter für Timerfunktion
1 2 3 4
nur bei Version -Z:
D
L
Zeiteinsteller
Empfindlichkeitseinsteller
Hell-/Dunkel-Umschalter
1
Werbung
Verwandte Anleitungen für Pepperl+Fuchs RLK39-8-2000-Z/31/40a/116
Inhaltszusammenfassung für Pepperl+Fuchs RLK39-8-2000-Z/31/40a/116

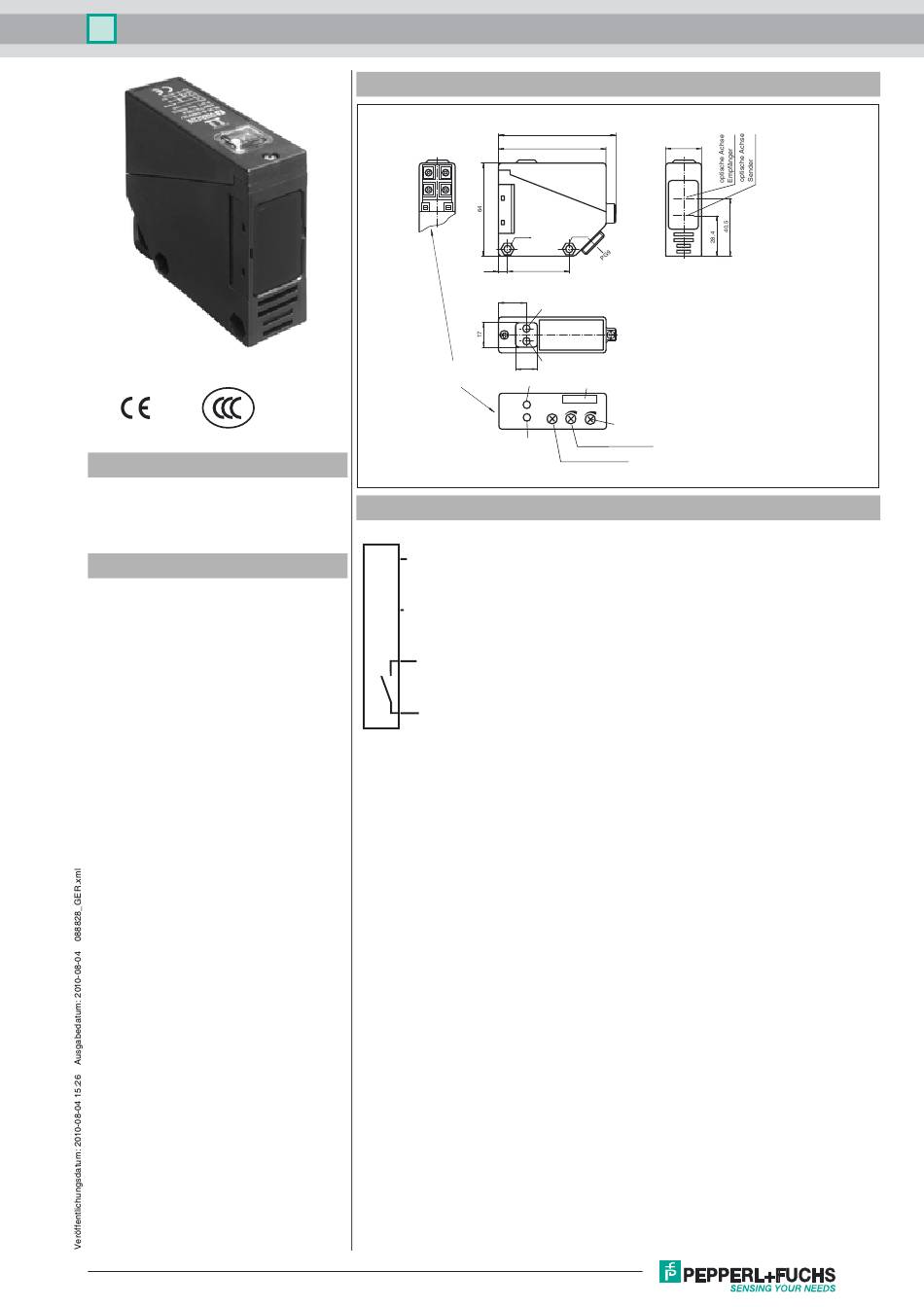

- Seite 1 Reflexions-Lichttaster RLK39-8-2000-Z/31/40a/116 Abmessungen Klemmraum 81,8 ø 5,4 ø 5,4 LED gelb LED rot nach Abnehmen des Deckels sichtbar nur bei Version -Z: LED gelb Schalter für Timerfunktion 1 2 3 4 nur bei Version -Z: Zeiteinsteller LED rot Empfindlichkeitseinsteller Hell-/Dunkel-Umschalter...
- Seite 2 Reflexions-Lichttaster RLK39-8-2000-Z/31/40a/116 Technische Daten Zubehör Allgemeine Daten OMH-RL39 Tastbereich 0 ... 2000 mm Haltewinkel für Sensoren der Serie RL39 Einstellbereich 75 ... 2000 mm Referenzobjekt Standardweiß 200 mm x 200 mm Lichtsender IRED Lichtart infrarot, Wechsellicht Zulassungen Fremdlichtgrenze 10000 Lux...
- Seite 3 Reflexions-Lichttaster RLK39-8-2000-Z/31/40a/116 Lichtstrahl Lichteinfall Kein Lichteinfall Zeitgeber Modus Impulsausgang Aus-Verzögerung Ein-Verzögerung Normal Kennzeichnung der Hell-Schaltung T= 0,1 bis 10 sek. Kennzeichnung der Dunkel-Schaltung Zusätzliche Informationen Bestimmungsgemäße Verwendung: Ein Reflexionslichttaster enthält Sender und Empfänger in einem Gehäuse. Das Licht des Senders wird vom erfassten Objekt reflektiert und zum Empfänger zurückgestrahlt und dort ausgewertet.
