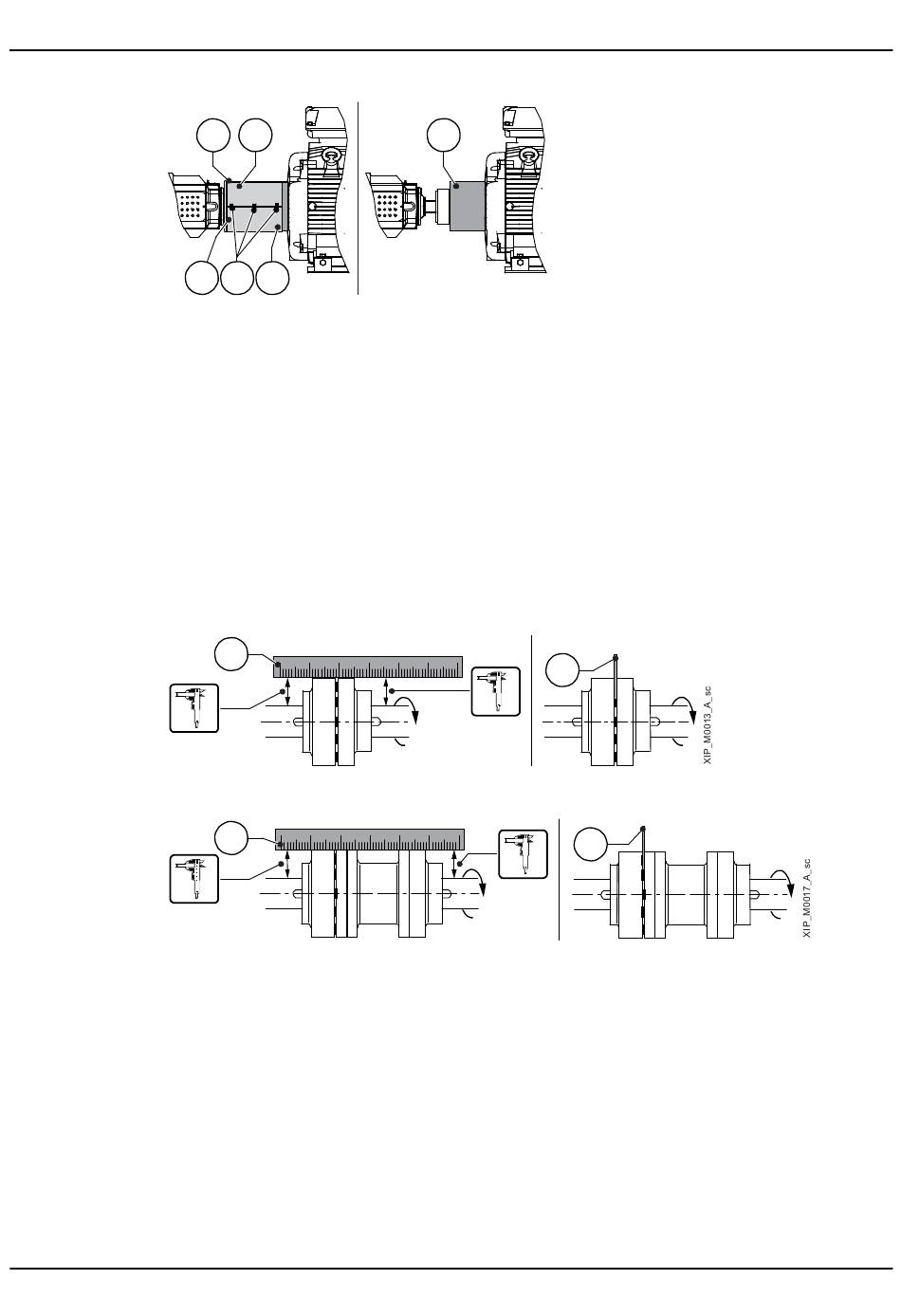

4.4.1 Kupplungsschutz ausbauen

1. Oberer Verschluss
2. Oberer Kupplungsschutz
3. Unterer Verschluss
4. Seitliche Verschlüsse
5. Unterer Kupplungsschutz
6. Stellring
1. Seitliche Verschlüsse abschrauben.
2. Oberen Verschluss abschrauben.
3. Obere Schutzeinrichtung entfernen.
4. Unteren Verschluss abschrauben.
5. Untere Schutzeinrichtung entfernen.
6. Stellring öffnen und abziehen.
4.4.2 Ausrichtung der Kupplung prüfen
Abb. 1: Standardkupplung
Abb. 2: Kupplung mit Ausbaustück
1. Lineal
2. Dickenmessgerät
Siehe Abbildung 1 oder Abbildung 2, je nach Kupplungsart.
1. Legen Sie ein Lineal an die Kupplungshälften.
2. Messen Sie die Abstände zwischen den in der Abbildung gezeigten Punkten.
3. Drehen Sie die Kupplung ein wenig von Hand und wiederholen Sie die Messung.
4. Wiederholen Sie Schritt 3 mehrmals: Die radiale Ausrichtung ist korrekt, wenn die Abstände
5. Kontrollieren Sie den Abstand zwischen den Kupplungshälften mit einer Fühlerlehre.
6. Drehen Sie die Kupplung ein wenig von Hand und kontrollieren Sie den Abstand erneut.
7. Wiederholen Sie Schritt 6 mehrmals: Die axiale Ausrichtung ist korrekt, wenn die Abstände
e-IXP(A), e-IXPC(A), e-IXPF(A) - Zusätzliche Installations-, Betriebs- und Wartungsanweisungen
1 2
3 4 5
1
1
im Verhältnis zu den entsprechenden Achsen an allen Punkten gleich sind.
an allen Punkten gleich sind.
