Montage
!
8
3.3
Einbaubedingungen
48

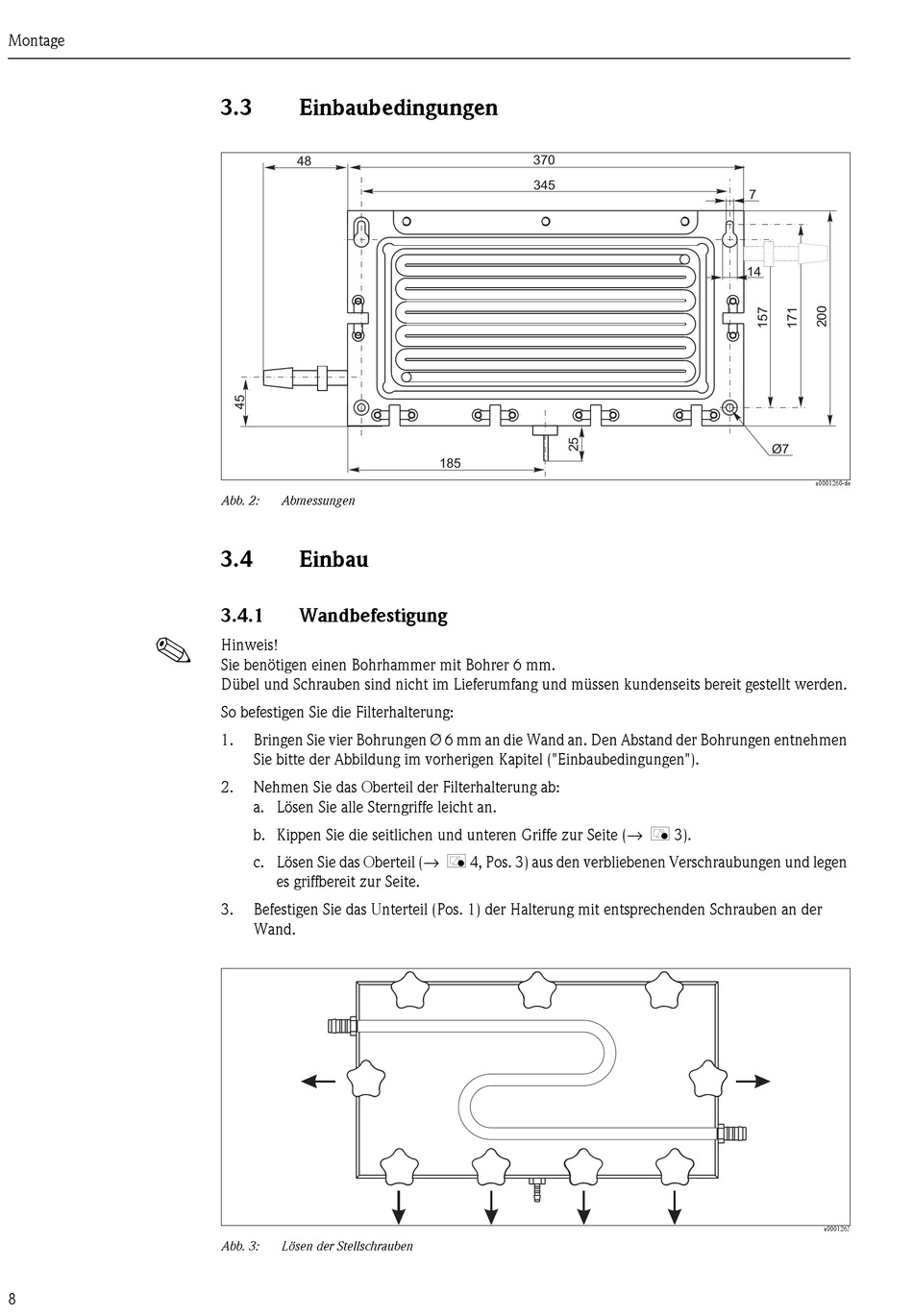

Abb. 2:
Abmessungen
3.4
Einbau
3.4.1
Wandbefestigung
Hinweis!
Sie benötigen einen Bohrhammer mit Bohrer 6 mm.
Dübel und Schrauben sind nicht im Lieferumfang und müssen kundenseits bereit gestellt werden.
So befestigen Sie die Filterhalterung:
1.
Bringen Sie vier Bohrungen Ø 6 mm an die Wand an. Den Abstand der Bohrungen entnehmen
Sie bitte der Abbildung im vorherigen Kapitel ("Einbaubedingungen").
2.
Nehmen Sie das Oberteil der Filterhalterung ab:
a. Lösen Sie alle Sterngriffe leicht an.
b. Kippen Sie die seitlichen und unteren Griffe zur Seite ( → å 3).
c. Lösen Sie das Oberteil ( → å 4, Pos. 3) aus den verbliebenen Verschraubungen und legen
es griffbereit zur Seite.
3.
Befestigen Sie das Unterteil (Pos. 1) der Halterung mit entsprechenden Schrauben an der
Wand.
Abb. 3:
Lösen der Stellschrauben
370
345
185
7
14
Ø7
a0001260-de
a0001263
