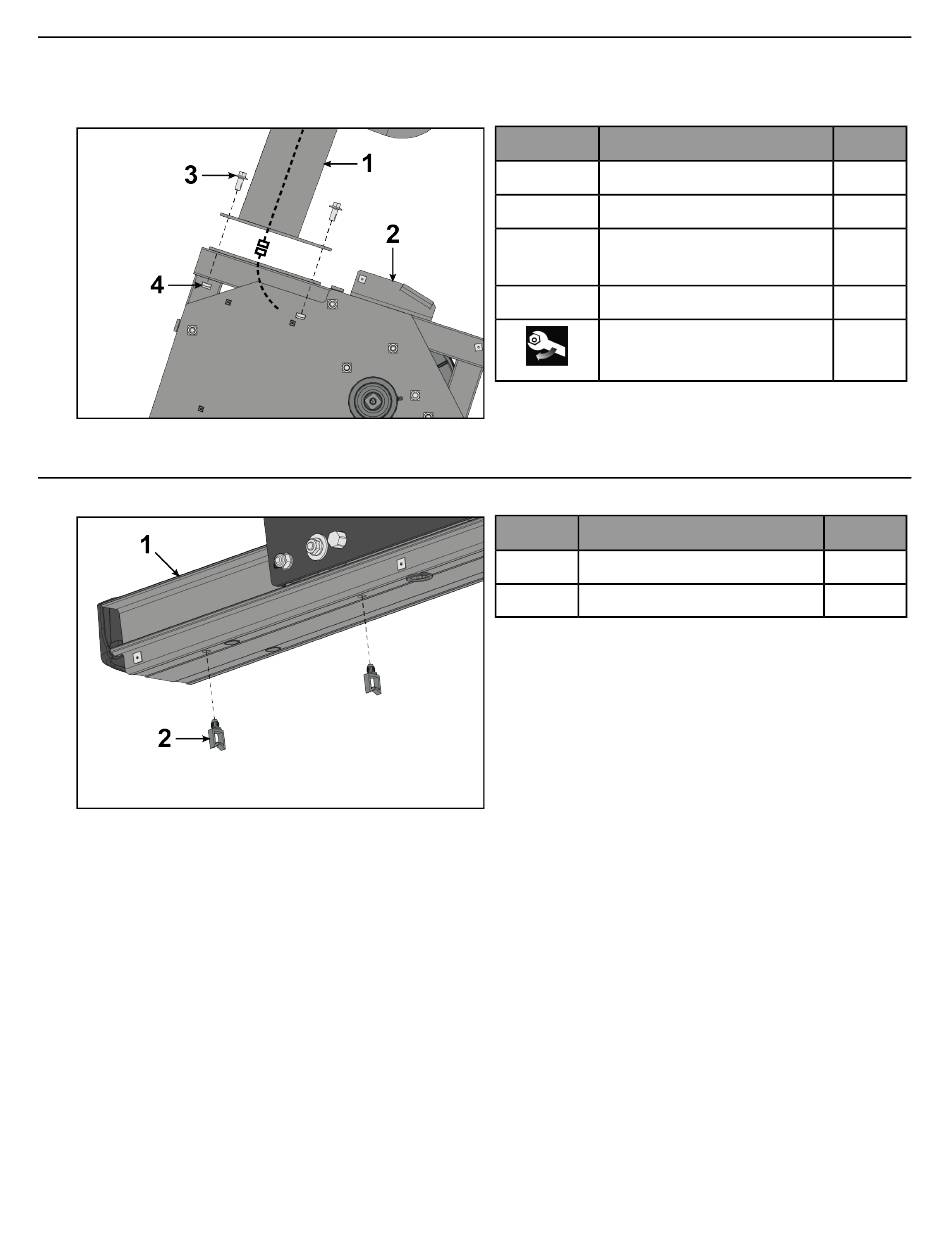

Einzelsäulenbaugruppe installieren.
1. Kabel anschließen.
2. Befestigen Sie die Einzelsäulenbaugruppe mit Schrauben und Kontermuttern am Hauptrahmen mithilfe von
10-mm und 13-mm-Steckschlüsseln.

Sitzschlittenbaugruppe installieren

1. Bringen Sie die Kunststoff-Durchführungshülsen an der Sitzschlittenbaugruppe an.
Artikel
1
2
3
4
Artikel
1
2 Kunststoff-Durchführungshülse
Seite 14 von 26
Beschreibung
Einzelsäule
Hauptrahmen
Sechskantschraube (M8 x 16
Flachrundkopf mit Bund)
Kontermutter M8
(27,1 Nm)
Beschreibung
Sitzschlittenbaugruppe
Menge
1
1
4
4
Menge
1
2
