Note: Die Pakete mit den Eisenteilen (Hardware-Pakete) sind nummeriert. Führen Sie den Zusammenbau
in dieser Reihenfolge aus.
Note: Dieses Produkt verwendet das Hardware-Paket 7 nicht.
Benötigte Werkzeuge
• Kreuzschlitzschraubenzieher
• 5-mm-Inbusschlüssel
• 10-mm-Steckschlüssel
• 13-mm-Steckschlüssel
• 14-mm-Steckschlüssel

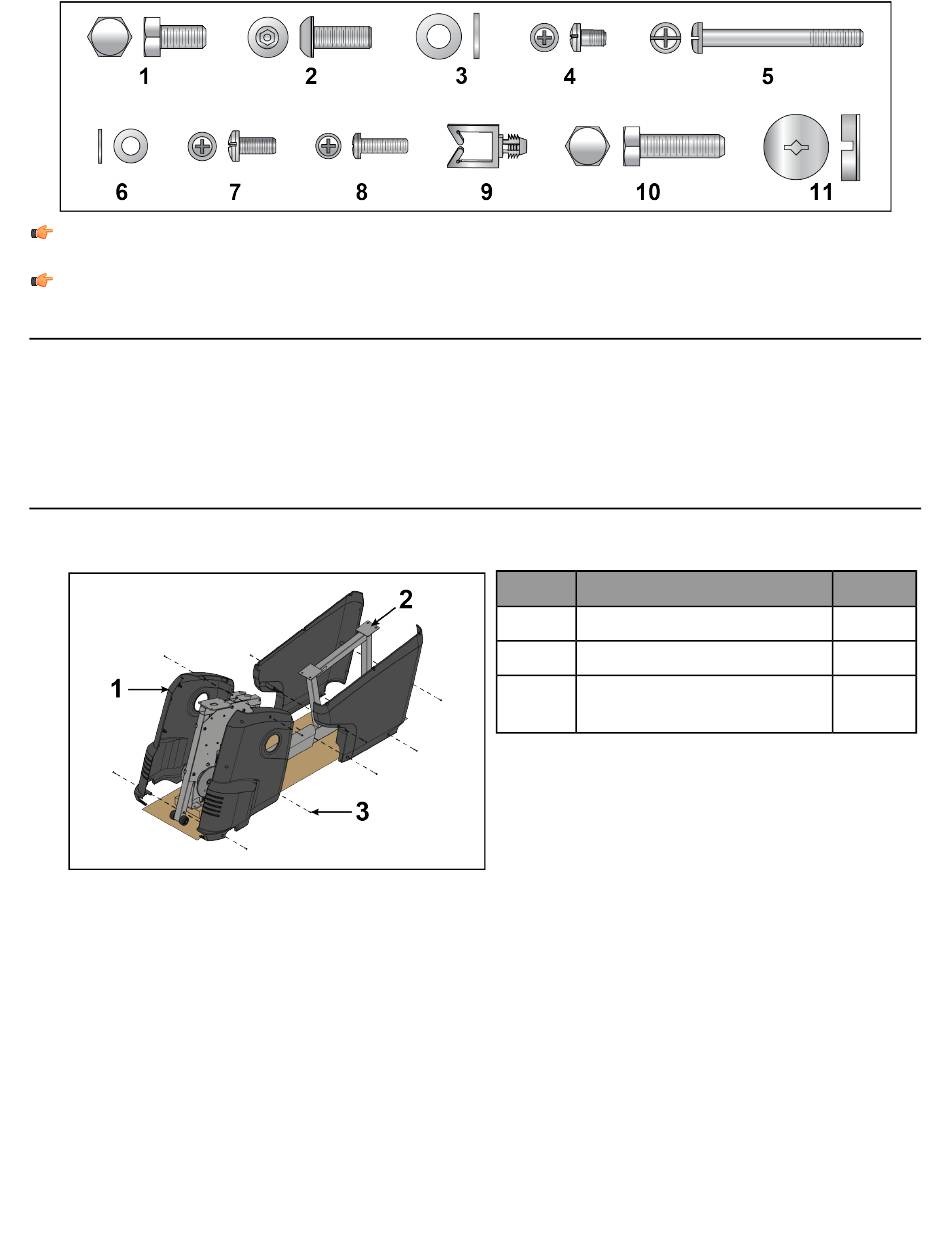

Das Unterteil aus der Verpackung nehmen.

1. Lösen Sie die Schrauben zur Befestigung der Verkleidungen am Rahmen mit einem
Kreuzschlitzschraubendreher.
2. Zerschneiden Sie die Kabelbinder mit denen die Verpackung am Hauptrahmen befestigt ist mit einer Schere.
• 15-mm-Pedalschlüssel
• 17-mm-Gabelschlüssel
• Gummihammer
• Schere
Artikel
1
2
3
Kreuzschlitz-Flachkopfschraube
Seite 12 von 26
Beschreibung
Verkleidungen
Hauptrahmen
M4 x 16 mm
Menge
2
1
12
