Mise en marche

Mode opératoire
Avant d'effectuer des travaux sur l'outil
électroportatif, retirez la fiche de la prise
de courant.

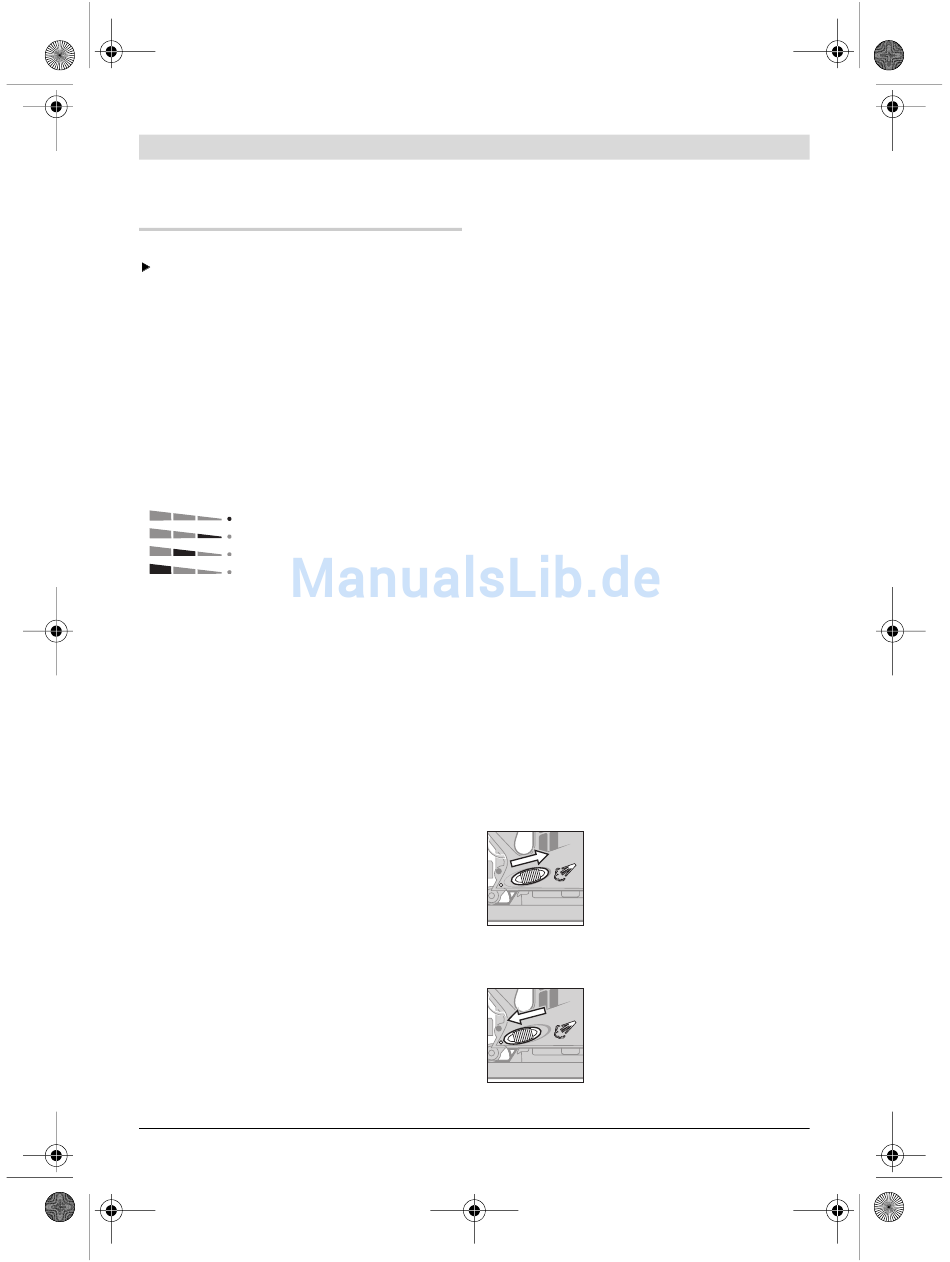

Réglage du mouvement pendulaire
Le mouvement pendulaire réglable en quatre
positions permet d'adapter parfaitement l'am-
plitude de la lame, l'avance de l'outil de coupe
ainsi que l'aspect du tracé des matériaux à tra-
vailler.
Le levier de réglage 8 permet de sélectionner le
mouvement pendulaire même durant l'utilisa-
tion de l'appareil.
sans mouvement pendulaire
petit mouvement pendulaire
mouvement pendulaire moyen
mouvement pendulaire
important
Le degré du mouvement pendulaire optimal
pour chaque utilisation peut être déterminé par
des essais pratiques. Les recommandations sui-
vantes s'appliquent :
– Plus le tracé doit être fin et précis, plus le de-
gré du mouvement pendulaire doit être petit
ou, le cas échéant, le mouvement pendulaire
doit même être arrêté.
– Pour travailler des matériaux fins (par ex. des
tôles), arrêter le mouvement pendulaire.
– Appliquer un petit degré de mouvement pen-
dulaire pour travailler des matériaux durs
(par ex. l'acier).
– Dans des matériaux tendres et dans les cou-
pes en bois en direction de la fibre, il est pos-
sible de travailler en appliquant un mouve-
ment pendulaire maximal.
Réglage de l'angle d'onglet (voir figures E– F)
La plaque de base 7 peut être tournée vers la
droite ou vers la gauche pour les angles d'onglet
allant jusqu'à 45°.
Retirer le capot 14 (voir « Capot ») et sortir le lo-
gement des lames de scie 6 de la plaque de base 7.
– Desserrer la vis 27 et pousser la plaque de
base 7 légèrement en direction de la tubulu-
re d'aspiration 5.
Bosch Power Tools
– Figure F: Pour régler des angles d'onglet pré-
cis, la plaque de base dispose à gauche et à
droite de crans à 0°, 22,5° et 45°. Basculer
la plaque de base 7 suivant la graduation 29
dans la position souhaitée. D'autres angles
d'onglets peuvent être réglés à l'aide d'un
rapporteur.
– Pousser ensuite la plaque de base 7 à fond
en direction de la lame de scie 13.
– Resserrer la vis 27.
Le capot 14 et le pare-éclats 26 ne peuvent pas
être utilisés pour les coupes d'onglets.
Déplacement de la plaque de base
(voir figure E)
Pour un sciage près du bord, il est possible de
reculer la plaque de base 7.
Sortir le logement des lames de scie 6 de la pla-
que de base 7.
Si nécessaire, enlever le module laser 18.
– Desserrer la vis 27 et pousser la plaque de
base 7 à fond en direction de la tubulure
d'aspiration 5.
– Resserrer la vis 27.
Lorsque la plaque de base 7 est reculée, on ne
peut travailler avec un angle d'onglet de 0°. Il ne
faut pas non plus utiliser la butée parallèle avec
dispositif pour coupes circulaires 32 (accessoi-
re) et le pare-éclats 26.
Dispositif de soufflerie
Avec le débit d'air du dispositif de soufflerie 9 la
ligne de coupe reste exempte de copeaux.
Mettre le dispositif de soufflerie
en fonctionnement : Pour les
travaux dans le bois, les matiè-
res plastiques et autres maté-
riaux avec grand enlèvement de
matière, tourner le commutateur
9 dans la direction de la tubulure
d'aspiration.
Mettre le dispositif de soufflerie
hors fonctionnement : Pour les
travaux dans les métaux ainsi
que lorsque l'aspiration des
poussières est raccordée, pous-
ser l'interrupteur 9 dans la direc-
tion de la lame de scie.
