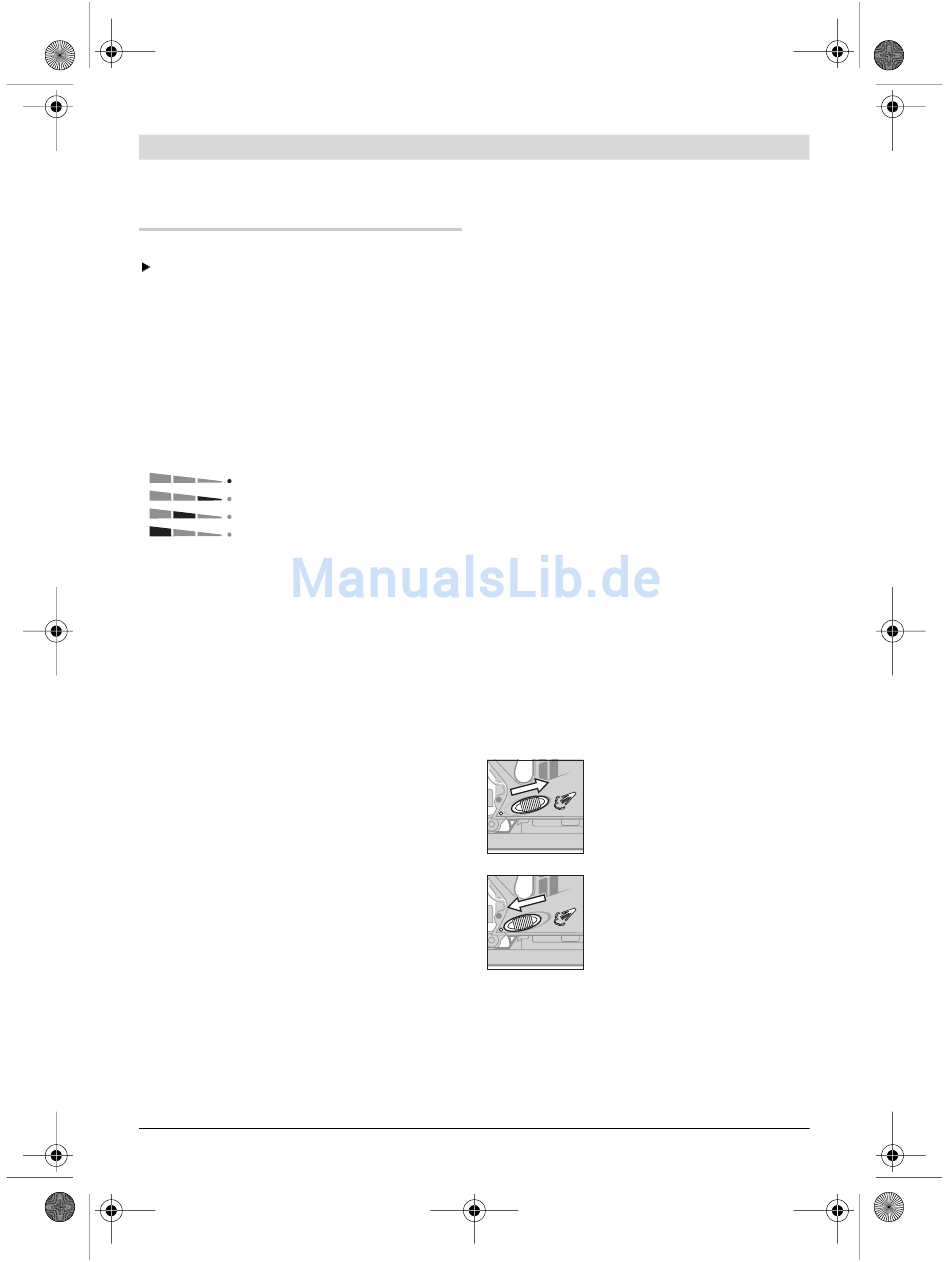

Betrieb
Betriebsarten
Ziehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steck-
dose.
Pendelung einstellen
Die in vier Stufen einstellbare Pendelung ermög-
licht eine optimale Anpassung von Schnittge-
schwindigkeit, Schnittleistung und Schnittbild
an das zu bearbeitende Material.
Mit dem Einstellhebel 8 können Sie die Pende-
lung auch während des Betriebes einstellen.
keine Pendelung
kleine Pendelung
mittlere Pendelung
große Pendelung
Die optimale Pendelstufe für die jeweilige An-
wendung lässt sich durch praktischen Versuch
ermitteln. Folgende Empfehlungen gelten dabei:
– Wählen Sie die Pendelstufe umso kleiner bzw.
schalten Sie die Pendelung ganz ab, je feiner
und sauberer die Schnittkante werden soll.
– Schalten Sie bei der Bearbeitung von dünnen
Werkstoffen (z.B. Blechen) die Pendelung aus.
– Arbeiten Sie in harten Werkstoffen (z.B.
Stahl) mit kleiner Pendelung.
– In weichen Materialien und beim Sägen von
Holz in Faserrichtung können Sie mit maxi-
maler Pendelung arbeiten.
Gehrungswinkel einstellen (siehe Bilder E–F)
Die Fußplatte 7 kann für Gehrungsschnitte bis zu
45° nach rechts oder links geschwenkt werden.
Nehmen Sie die Abdeckhaube 14 ab (siehe
„Abdeckhaube") und ziehen Sie das Sägeblatt-
depot 6 aus der Fußplatte 7.
– Lösen Sie die Schraube 27 und schieben Sie
die Fußplatte 7 leicht in Richtung Absaug-
stutzen 5.
– Bild F: Zum Einstellen präziser Gehrungswin-
kel hat die Fußplatte rechts und links Einrast-
punkte bei 0°, 22,5° und 45°. Schwenken
Sie die Fußplatte 7 entsprechend der Skala
29 in die gewünschte Position. Andere Geh-
rungswinkel können mit Hilfe eines Winkel-
messers eingestellt werden.
1 609 929 K37 | (16.12.08)
– Schieben Sie danach die Fußplatte 7 bis zum
Anschlag in Richtung Sägeblatt 13.
– Ziehen Sie die Schraube 27 wieder fest.
Die Abdeckhaube 14 und der Spanreißschutz 26
können bei Gehrungsschnitten nicht eingesetzt
werden.
Fußplatte versetzen (siehe Bild E)
Für randnahes Sägen können Sie die Fußplatte
7 nach hinten versetzen.
Ziehen Sie das Sägeblattdepot 6 aus der Fuß-
platte 7.
Nehmen Sie gegebenenfalls das Lasermodul 18
ab.
– Lösen Sie die Schraube 27 und schieben Sie
die Fußplatte 7 bis zum Anschlag in Richtung
Absaugstutzen 5.
– Ziehen Sie die Schraube 27 wieder fest.
Das Sägen mit versetzter Fußplatte 7 ist nur mit
einem Gehrungswinkel von 0° möglich. Außer-
dem dürfen der Parallelanschlag mit Kreis-
schneider 32 (Zubehör) sowie der Spanreiß-
schutz 26 nicht verwendet werden.
Späneblasvorrichtung
Mit dem Luftstrom der Späneblasvorrichtung 9
kann die Schnittlinie von Spänen freigehalten
werden.
Späneblasvorrichtung einschal-
ten: Schieben Sie für Arbeiten
mit großem Spanabtrag in Holz,
Kunststoff u.Ä. den Schalter 9 in
Richtung Absaugstutzen.
Späneblasvorrichtung ausschal-
ten: Schieben Sie für Arbeiten in
Metall sowie bei angeschlosse-
ner Staubabsaugung den Schal-
ter 9 in Richtung Sägeblatt.
