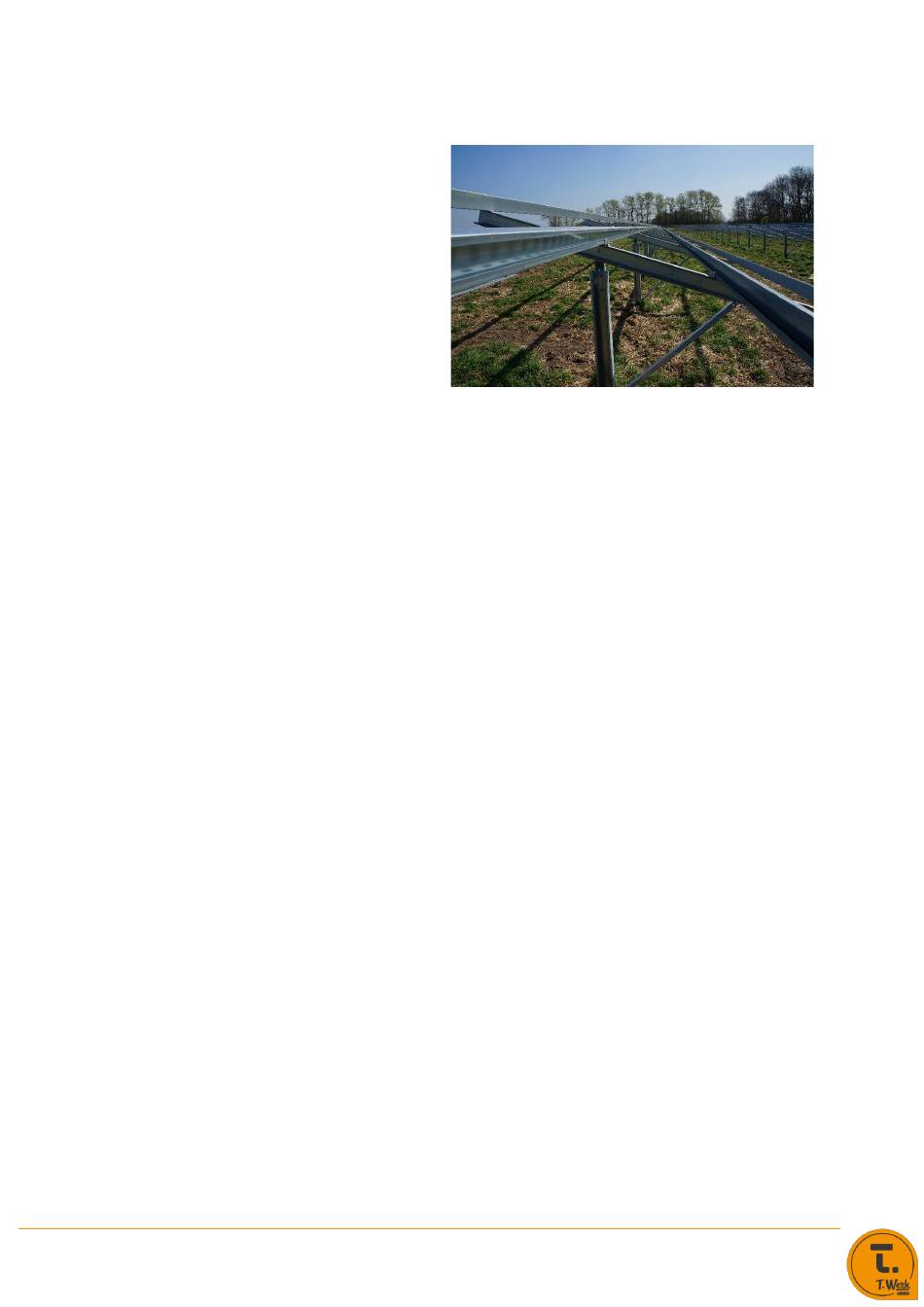

1 SILENOS Freiland Montagesystem
Das SILENOS Freiland Montagesystem
kommt zur Montage einer Photovoltaik-An-
lage auf allen Böden im Freilandbereich
zum Einsatz. In Abhängigkeit der örtlichen
Gegebenheiten wird das Montagesystem
als Rammsystem, System zum Einbetonie-
ren oder System zum Auf Dübeln auf Strei-
fenfundamenten
ausgeführt.
Während
beim Rammsystem zwischen Ein- und Zwei-
pfosten-System unterschieden wird, wird
bei den weiteren Systemvarianten ausschließlich das Zweipfosten-System verwendet. Die
Ausführung des Montagesystems erfolgt mit C-Profilen. Ausschließlich das Dübelsystem wird
mit Vierkant-Profilen realisiert. Neben der Montage auf Fundamenten am Boden kann dieses
auch auf einem 40'' Container als Container-System umgesetzt werden.
Die Anordnung der Module ist mit 2 oder 3 Modulen hochkant sowie 4, 5 oder 6 Modulen
quer übereinander möglich. Geneigt sind die Module dabei zwischen 15° und 25° (Sonderlö-
sungen möglich). Die Größe der Modultische wird kundenspezifisch der Modulbelegungsflä-
che angepasst. Endlostische werden mit definierten Wärmeausdehnungsunterbrechungen
versehen. Bezüglich des Modules selber gibt es keine Voraussetzungen. Das Lochbild der Mo-
dulträgerschienen und Querriegel wird projektspezifisch gefertigt. Die Klemmung der Module
erfolgt auf der langen Modulseite. Eine Freigabe der Modulhersteller ist dabei nicht erforder-
lich. Optional kann das Montagesystem geerdet werden.
Das SILENOS Freiland-Montagesystem zeichnet sich durch einen einfachen, wartungsarmen
Systemaufbau sowie flexible Einstell- und Ausgleichsmöglichkeiten aus, auch auf schwierigem
und hügeligem Terrain. Bohrarbeiten entfallen bei diesem System. Zusätzlich reduziert ein in
die Modulträgerschiene integrierter Kabalkanal den Material- und Montageaufwand.
Ergänzt wird das SILENOS Freiland Flachdachsystem durch folgendes Leistungsangebot: Wech-
selrichterstellwände, Montage, Statikgutachten (projektspezifische Statik mit Lastannahmen
nach Eurocode 1), Bodengutachten (projektspezifische Bodenanalyse mit Rammtiefenermitt-
lung), Zaunbau und Zauntor.
2 Gebrauch der Montageanleitung
Die Montageanleitung ist Bestandteil des SILENOS Freiland Montagesystems. Das Dokument
enthält wichtige Hinweise zu allen Lebensphasen des Produktes, insbesondere zur Montage.
Die Montageanleitung wendet sich an qualifiziertes Fachpersonal zur (De-)Montage und War-
tung des SILENOS Freiland Montagesystems.
Zum qualifizierten Fachpersonal gehören Personen, die auf Grund ihrer fachlichen Ausbil-
dung, Kenntnisse und Erfahrungen sowie ihrer Kenntnisse der einschlägigen Normen die vor-
gegebenen Montageschritte beurteilen und fachgerecht ausführen sowie mögliche Gefahren
dabei erkennen können.
T.Werk GmbH - SILENOS Freiland Montagesystem
Seite 4 von 43
