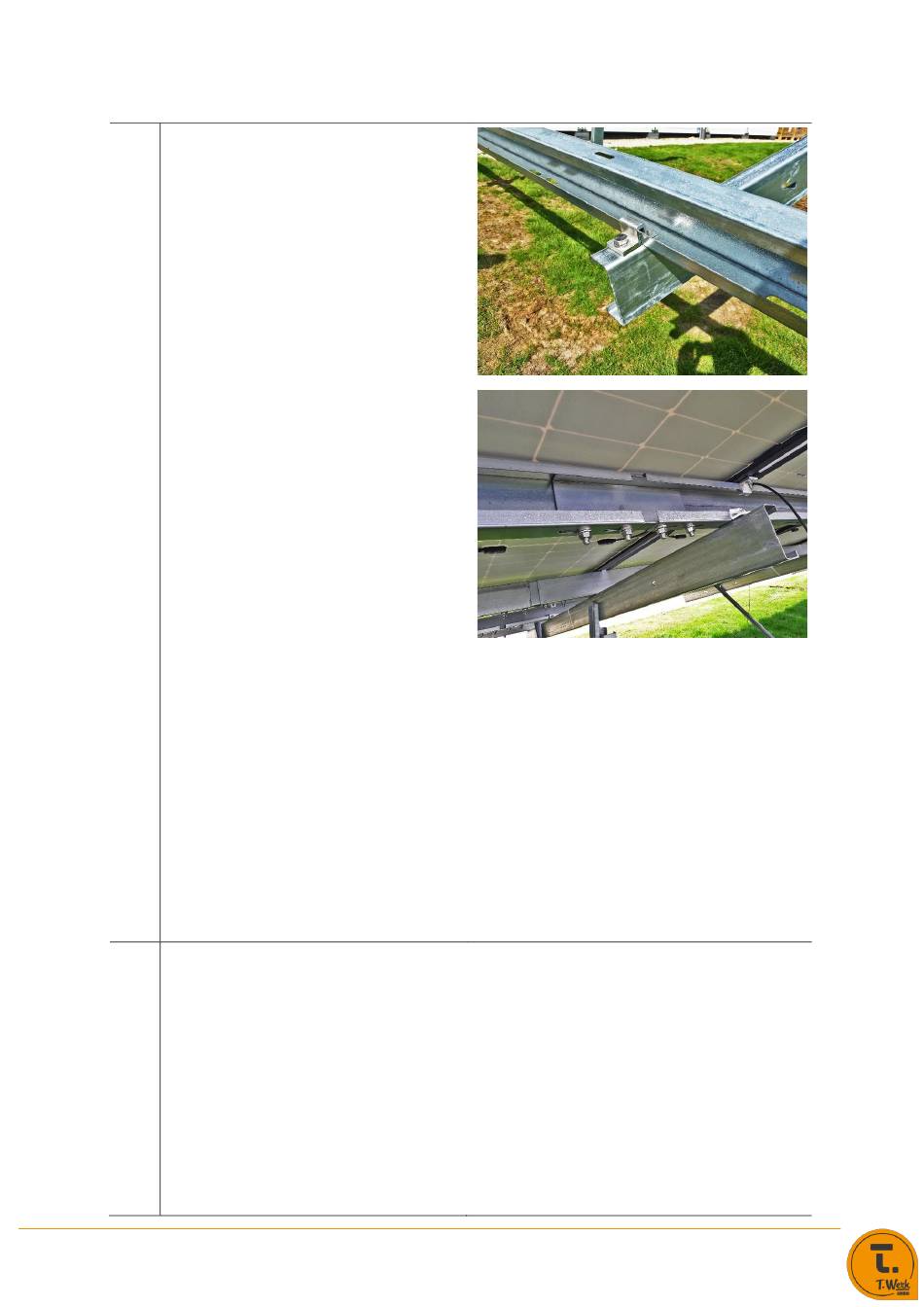

Befestigen Sie die SILENOS Modul-
schienen mit SILENOS Schienenhalter,
einer
Sechskantschraube
zwei Unterlegscheiben 13 A2 und ei-
ner Flanschmutter M12 in den Langlö-
chern auf den SILENOS Querriegeln.
Achten Sie auf die Ausrichtung der Öff-
nung der SILENOS Modulschienen ge-
mäß der projektspezifischen Seitenan-
sicht des Modultisches. Die Anord-
nung der SILENOS Modulschienen ent-
nehmen Sie dem Schienenplan. Ord-
nen Sie die Anfangs- und Endschienen
dementsprechend an.
Verbinden Sie die einzelnen SILENOS
Modulschienen mit einem SILENOS
1.7
Schienenverbinder + 4 Sechskant-
schrauben M12x30 + je zwei Unterleg-
scheiben 13 A2 + je eine Flanschmut-
ter M12.
Achten Sie bei der Befestigung darauf,
dass der SILENOS Schienenhalter ent-
sprechend nebenstehender Zeichnung
bündig und ganzflächig an die SILENOS
Modulschiene angepresst wird. Prüfen
Sie die Position des SILENOS Schienen-
halters auch beim Anziehen der
Schraube.
Richten Sie die SILENOS Modulschie-
nen aus und ziehen Sie dann die
Schrauben fest an.
Drehmoment: 56 Nm
Schrauben Sie die Modulbefestigun-
gen locker in die Langlöcher in den
SILENOS Modulschienen ein.
Am Rand des Modultisches: Endklem-
men RHXX 70 mm lang, Zylinderkopf-
1.8
schrauben
M8xLänge,
scheibe 25x8,4 mm und Flanschmutter
M8
In der Mitte des Modultisches: Mittel-
klemme TW2.0, Zylinderkopfschraube
T.Werk GmbH - SILENOS Freiland Montagesystem
M12x30,
Karosserie-
Seite 22 von 43
