3 SILENOS Zwei-Pfosten-System zum Aufdübeln auf Streifenfundamente/Containersys-

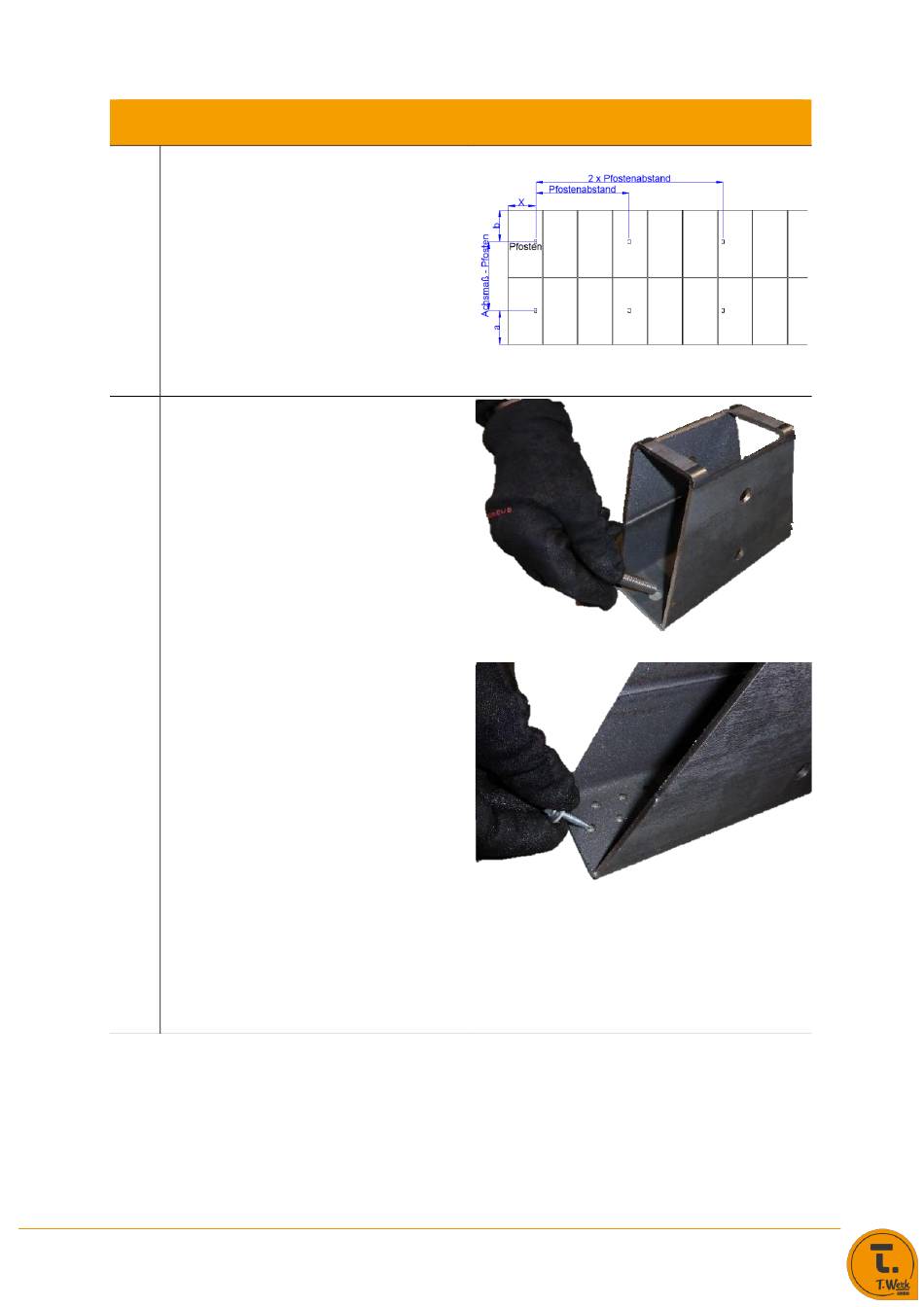

Messen und markieren Sie zuerst die
Position der SILENOS Vierkant-Fuß-
3.1
teile (Dübel/Container). Verwenden
Sie dazu die Maßketten aus der Drauf-
sicht der Modultische.
Befestigen Sie die SILENOS Vierkant-
Fußteile an den markierten Stellen.
Verwenden Sie für die Befestigung auf
einem Streifenfundamt (Dimensionie-
rung gemäß Statikgutachten) die SILE-
NOS Vierkant-Fußteile Dübel mit je
Seite einem Loch M13. Die Befestigung
erfolgt mit bauseits gestellten Beton-
Schwerlastankern.
Verwenden Sie für die Befestigung auf
einem Container die SILENOS Vier-
kant-Fußteile Container mit je 10 Lö-
3.2
chern M6 auf jeder Seite. Befestigen
Sie die SILENOS Vierkant-Fußteile Con-
tainer auf den Hochsicken des Contai-
ners. Kleben Sie ein EPDM-Pad CHRO-
NOS 120 mm auf die Unterseite des
Lochbildes des SILENOS Vierkant-Fuß-
teils, so dass das EPDM-Pad CHRONOS
120 mm zwischen Container und SILE-
NOS Fußteil Container liegt. Schrau-
ben Sie dann das SILENOS Vierkant-
Fußteil mit je Seite drei Bohrschrauben
HB 5,5x38 HB und Karosseriescheibe
20x6,4 mm an der markierten Position
fest.
T.Werk GmbH - SILENOS Freiland Montagesystem
tem (2 oder 3 Module hochkant)
Seite 30 von 43
