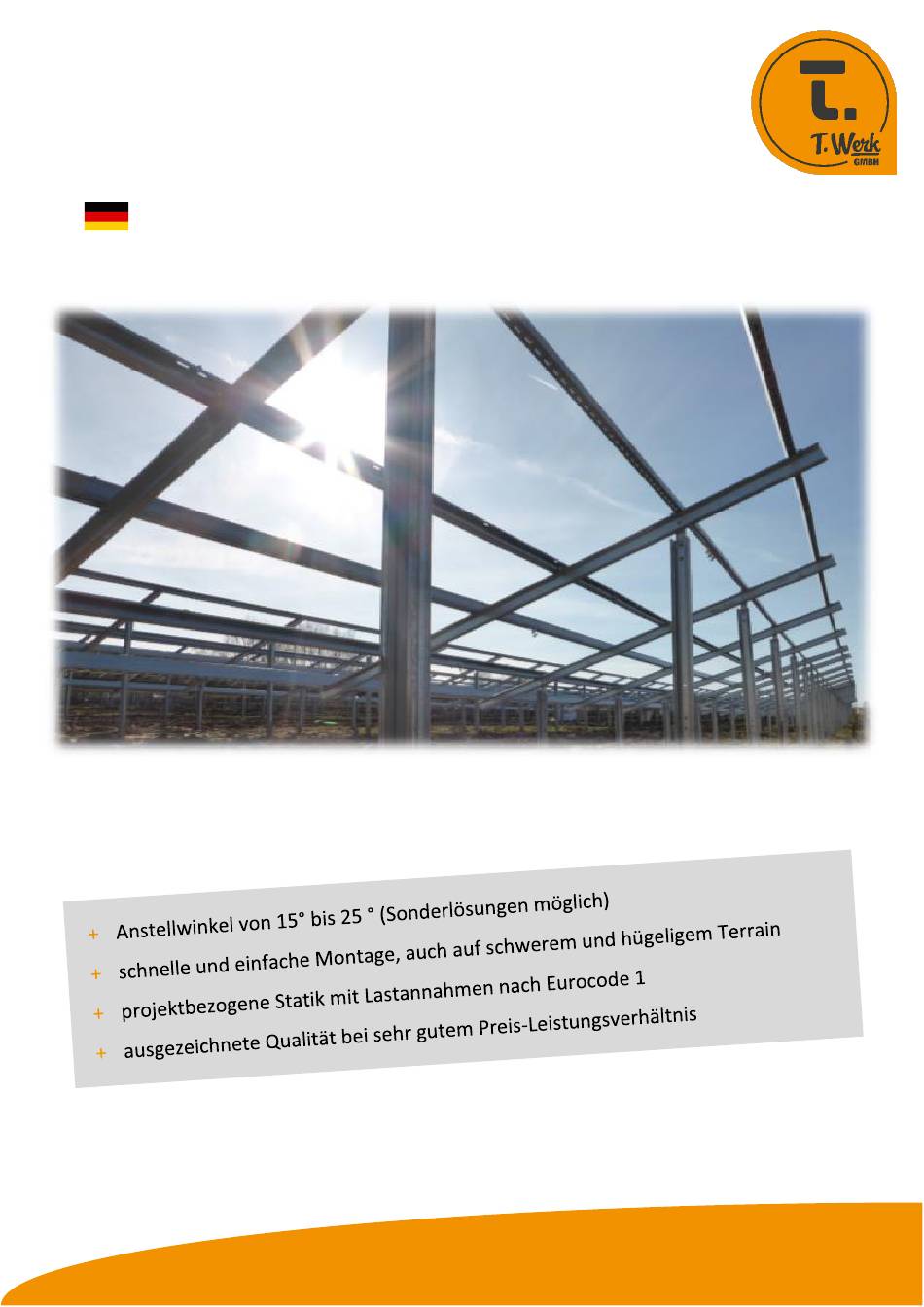

- Seite 1 SILENOS Freiland Montagesystem Original-Montageanleitung +49-8283-997904-0 · info@t-werk.eu · www.t-werk.eu...
- Seite 2 Tel.: +49 8283 997904-0 Fax.: +49 8283 997904-299 E-Mail: info@t-werk.eu www.t-werk.eu T.Werk GmbH Zur Schönhalde 10 D - 89352 Ellzee Silenos Freiland Montagesystem Original-Montageanleitung deutsch Dokumentennummer: D309 Version 2 28.07.2021 T.Werk GmbH - SILENOS Freiland Montagesystem Seite 2 von 43...
-
Seite 3: Inhaltsverzeichnis
2 Gebrauch der Montageanleitung ..................4 3 Allgemeine Hinweise ......................5 4 Allgemeine Sicherheitshinweise .................... 5 5 Garantiebedingungen ......................7 6 Aufbau des SILENOS Freiland Montagesystems ..............8 7 Transportieren ........................18 8 Lagern ..........................18 9 Auspacken..........................19 10 Montieren .......................... 19 11 Warten und Instandhalten .................... -
Seite 4: Silenos Freiland Montagesystem
Terrain. Bohrarbeiten entfallen bei diesem System. Zusätzlich reduziert ein in die Modulträgerschiene integrierter Kabalkanal den Material- und Montageaufwand. Ergänzt wird das SILENOS Freiland Flachdachsystem durch folgendes Leistungsangebot: Wech- selrichterstellwände, Montage, Statikgutachten (projektspezifische Statik mit Lastannahmen nach Eurocode 1), Bodengutachten (projektspezifische Bodenanalyse mit Rammtiefenermitt- lung), Zaunbau und Zauntor. -
Seite 5: Allgemeine Hinweise
Rahmenbedingungen, die nach dem Erstellen des projekt- spezifischen Rammplanes sowie des projektspezifischen Statik- und Bodengutachtens er- folgen, mit der T.Werk GmbH ab. Andernfalls erlöscht die Gewährleistung und der Standsi- cherheitsnachweis. Gleiches gilt für fehlerhafte Angaben bei der Beauftragung. -
Seite 6: Allgemeine Sicherheitshinweise
➢ Stellen Sie sicher, dass Sie die Montageanleitung vor Beginn der Montagearbeiten vollständig gelesen und verstanden haben. ➢ Führen Sie die Montage nach den Vorgaben der T.Werk GmbH - entsprechend dieser Montageanleitung - aus. ➢ Führen Sie die Planung nur dann aus, wenn Sie ein dafür qua- lifiziertes Fachpersonal sind. -
Seite 7: Garantiebedingungen
Wir garantieren Ihnen, dass bei ordnungsgemäßer Handhabung und Montage und unter normalen Anwendungs-, Betriebs- und Wartungsbedingungen, für einen Zeitraum von zwölf Jahren, ab dem Verkaufsdatum von der T.Werk GmbH, unsere Bau- teile frei von Fehlern in Material und Verarbeitung sind. -
Seite 8: Aufbau Des Silenos Freiland Montagesystems
6 Aufbau des SILENOS Freiland Montagesystems Der Aufbau des SILENOS Freiland Montagesystems ist nachfolgend für die verschiedenen Sys- temvarianten dargestellt: SILENOS Ein-Pfosten-Rammsystem (2 Module hochkant): T.Werk GmbH - SILENOS Freiland Montagesystem Seite 8 von 43... - Seite 9 SILENOS Zwei-Pfosten-Rammsystem (2 oder 3 Module hochkant) / alternativ zum Einbetonie- ren: T.Werk GmbH - SILENOS Freiland Montagesystem Seite 9 von 43...
- Seite 10 SILENOS Zwei-Pfosten-System zum Aufdübeln auf Streifenfundamente (2 oder 3 Module hochkant): T.Werk GmbH - SILENOS Freiland Montagesystem Seite 10 von 43...
- Seite 11 SILENOS Zwei-Pfosten-Rammsystem (4, 5 oder 6 Module quer): T.Werk GmbH - SILENOS Freiland Montagesystem Seite 11 von 43...
- Seite 12 Eine Übersicht sämtlicher Komponenten des SILENOS Freiland Montagesystems ist in nachfol- gender Tabelle aufgeführt. Artikel Ausführung Artikel-Nr. Gewicht C-25x65x120x65x25x3,5 mm Material: S350GD + Z600 je nach je nach bandverzinkt Länge Länge fix gesägt und gelocht Länge je nach Bodengutachten SILENOS C-Rammpfosten...
- Seite 13 Distanzbreite zw. Module: 14 mm Mittelklemme TW 1.0 Material: Aluminium EN AW 6060 T66 für gerahmte Module SOV00104 0,4 kg Länge: 50 mm Distanzbreite zw. Modulen: 19 mm Mittelklemme TW 2.0 T.Werk GmbH - SILENOS Freiland Montagesystem Seite 13 von 43...
- Seite 14 Flanschmutter m. Sperrverzahnung M12 Material: Edelstahl A2 0,0031 DIN9021 13 SOV01163 VE: 200 Stück Karosseriescheibe 37 mm Material: Edelstahl A2 DIN 125 SOV00461 0,004 kg VE: 100 Stück Unterlegscheibe 13 A2 T.Werk GmbH - SILENOS Freiland Montagesystem Seite 14 von 43...
- Seite 15 Karosseriescheibe 25x8,4 mm Zum Auftragen und Ausbessern einer dauerhaf- ten und abriebfesten Zinkschutzschicht SOV00105 1 kg Zinkeinheit im Trockenfilm ca. 99 % Inhalt: 1,0 kg (Dose) Zinkanstrich silber 1 kg T.Werk GmbH - SILENOS Freiland Montagesystem Seite 15 von 43...
- Seite 16 0,024 kg Innengewinde M8 CHRONOS Gewindeplatte Vierkant 80x60x3xLänge je nach je nach Material: S350GD + Z600 Länge Länge stückverzinkt nach DIN EN ISO 1461 fix lasergeschnitten und gelocht Silenos Vierkant-Pfosten T.Werk GmbH - SILENOS Freiland Montagesystem Seite 16 von 43...
- Seite 17 Material: Edelstahl A2 DIN 931 mit Schaft SOV00415 0,08 kg SW19 VE: 100 Stück Sechskantschraube M12x100 Material: Edelstahl A2 DIN 933 SOV00385 0,08 kg SW19 VE: 50 Stück Sechskantschraube M12x120 T.Werk GmbH - SILENOS Freiland Montagesystem Seite 17 von 43...
-
Seite 18: Transportieren
120er 7 Transportieren Für den Transport des SILENOS Freiland Montagesystems werden die Profile zu Bunden ent- sprechend der Länge der Profile verpackt und verzurrt. Das Kleinmaterial des SILENOS Freiland Montagesystems wird in Kartons kommissioniert und diese dann gemeinsam auf Paletten ver- packt, einfoliert und verzurrt. -
Seite 19: Auspacken
Montage beginnen. 3.) Führen Sie die Montage ausschließlich nach dem projektspezifischen Rammplan, gemäß Statik- und Bodengutachten, der T.Werk GmbH aus. 4.) Stimmen Sie alle Änderungen beim Aufbau des Montagesystems sowie sämtliche Verän- derungen der projektspezifischen Rahmenbedingungen, die nach dem Erstellen des pro- jektspezifischen Rammplanes sowie des projektspezifischen Statik- und Bodengutachtens T.Werk GmbH - SILENOS Freiland Montagesystem... - Seite 20 T.Werk GmbH ab. Andernfalls erlöscht die Gewährleistung und der Standsicherheitsnachweis. Gleiches gilt für fehlerhafte Angaben bei der Beauftragung. 5.) Beachten Sie die Angaben des Modulherstellers in der Installationsanleitung zur Klem- mung und Modulmontage. 6.) Toleranzen: - Neigung der Kopfteile: +/- 4°...
- Seite 21 Seitenansicht des Modulti- sches gemäß Bodengutachten. Befestigen Sie das SILENOS Kopfteil an den beiden Langlöchern am Ramm- pfosten mit je einer Sechskant- schraube M12x30, Karosseriescheibe 37 mm M13 (auf der Seite des Lang- lochs), Unterlegscheibe 13 A2 und ei- ner Flanschmutter M12.
-
Seite 22: Modulschienen Mit Einem Silenos
13 A2 + je eine Flanschmut- ter M12. Achten Sie bei der Befestigung darauf, dass der SILENOS Schienenhalter ent- sprechend nebenstehender Zeichnung bündig und ganzflächig an die SILENOS Modulschiene angepresst wird. Prüfen Sie die Position des SILENOS Schienen- halters auch beim Anziehen der Schraube. - Seite 23 End- klemme klemme Legen Sie die ersten beiden Module der Reihe eines Modultisches zwi- schen die bereits locker in der SILENOS Modulschiene angeschraubten Klem- men auf die SILENOS Modulschienen auf. Ziehen Sie dann die Klemmen be- ziehungsweise die Zylinderkopfschrau- ben M8xLänge mit einem Drehmo- ment von 8-15 Nm fest.
- Seite 24 Prüfen Sie alle verzinkten Stahlbau- teile auf Beschädigung. Streichen Sie 1.10 alle beschädigten Stellen deckend mit einer Zinkpaste an. Das SILENOS Ein-Pfosten-Rammsys- 1.11 tem ist vollständig montiert. T.Werk GmbH - SILENOS Freiland Montagesystem Seite 24 von 43...
- Seite 25 2 SILENOS Zwei-Pfosten-Rammsystem (2 oder 3 Module hochkant) / alternativ zum Ein- betonieren Messen und markieren Sie zuerst die Position der SILENOS C-Rammpfosten. Verwenden Sie dazu die Maßketten aus der dem Rammplan beiliegenden Zeichnung der Draufsicht der Modulti- sche mit Maßketten. Gehen Sie zum...
- Seite 26 Befestigen Sie je Rammpfosten ein SILENOS Kopfteil an den beiden Lang- löchern mit je einer Sechskant- schraube M12x30, Karosseriescheibe 37 mm M13 (auf der Seite des Lang- lochs), Unterlegscheibe 13 A2 und ei- ner Flanschmutter M12. Richten Sie die SILENOS Kopfteile auf einer Höhe aus und ziehen sie die Schrauben dann mit einem Drehmoment ca.
- Seite 27 13 A2 + je eine Flanschmut- ter M12. Achten Sie bei der Befestigung darauf, dass der SILENOS Schienenhalter ent- sprechend nebenstehender Zeichnung bündig und ganzflächig an die SILENOS Modulschiene angepresst wird. Prüfen Sie die Position des SILENOS Schienen- halters auch beim Anziehen der Schraube.
- Seite 28 End- klemme klemme Legen Sie die ersten beiden/drei Mo- dule der Reihe eines Modultisches zwi- schen die bereits locker in der SILENOS Modulschiene angeschraubten Klem- men auf die SILENOS Modulschienen auf. Ziehen Sie dann die Klemmen be- ziehungsweise die Zylinderkopfschrau- ben M8xLänge mit einem Drehmo-...
- Seite 29 Prüfen Sie alle verzinkten Stahlbau- teile auf Beschädigung. Streichen Sie 2.10 alle beschädigten Stellen deckend mit einer Zinkpaste an. Das SILENOS Zwei-Pfosten-Rammsys- 2.11 tem ist vollständig montiert. T.Werk GmbH - SILENOS Freiland Montagesystem Seite 29 von 43...
- Seite 30 3 SILENOS Zwei-Pfosten-System zum Aufdübeln auf Streifenfundamente/Containersys- tem (2 oder 3 Module hochkant) Messen und markieren Sie zuerst die Position der SILENOS Vierkant-Fuß- teile (Dübel/Container). Verwenden Sie dazu die Maßketten aus der Drauf- sicht der Modultische. Befestigen Sie die SILENOS Vierkant- Fußteile an den markierten Stellen.
-
Seite 31: Achten Sie Dabei Auf Die Richtige Länge
A2 und einer Flanschmutter M12 am SILENOS Vierkant-Fußteil fest. Drehmoment: 56 Nm Für das Container-System entfällt die- ser Schritt. Befestigen Sie das SILENOS Kopfteil an jedem SILENOS Vierkant-Pfosten mit den beiden Langlöchern mit je zwei Sechskantschrauben M12x100 mm, Karosseriescheibe 37 mm 13 A2 und Flanschmutter M12. - Seite 32 SILENOS Querriegel locker mit je einer Sechskantschraube M12x100, zwei Unterlegscheiben 13 A2, einer Flanschmutter M12. Schieben Sie dazu die SILENOS Strebe zuerst in die Aus- sparung am SILENOS Vierkant-Pfosten ein und befestigen Sie diese dann am SILENOS Querriegel. Nutzen Sie Unter- legscheiben 13 A2 als Distanzstück...
- Seite 33 Prüfen Sie die Posi- tion des SILENOS Schienenhalters auch beim Anziehen der Schraube. Richten Sie die SILENOS Modulschie- nen aus und ziehen Sie dann die Schrauben fest an. Drehmoment: 56 Nm T.Werk GmbH - SILENOS Freiland Montagesystem Seite 33 von 43...
- Seite 34 M8. Achten Sie dabei da- rauf, dass der SILENOS Modulhalter 3.11 gemäß nebenstehendem Bild bündig und ganzflächig an die SILENOS Modul- schiene angepresst ist. Prüfen Sie die Position auch beim Anziehen. Die Länge der Zylinderkopfschrauben ergibt sich nach folgender Tabelle:...
- Seite 35 Legen Sie die ersten beiden Module der Reihe eines Modultisches zwi- schen die bereits locker in der SILENOS Modulschiene angeschraubten Klem- men auf die SILENOS Modulschienen auf. Ziehen Sie dann die Klemmen be- ziehungsweise die Zylinderkopfschrau- 3.12 ben M8xLänge mit einem Drehmo- ment von 8-15 Nm fest.
- Seite 36 Beschädigung. Streichen Sie 3.16 alle beschädigten Stellen deckend mit einer Zinkpaste an. SILENOS Zwei-Pfosten-System zum Aufdübeln auf Streifenfunda- 3.17 mente/Containersystem (2 oder 3 Mo- dule hochkant) ist vollständig mon- tiert. T.Werk GmbH - SILENOS Freiland Montagesystem Seite 36 von 43...
- Seite 37 4 SILENOS Zwei-Pfosten-Rammsystem (4, 5 oder 6 Module quer) Messen und markieren Sie zuerst die Position der SILENOS C-Rammpfosten. Verwenden Sie dazu die Maßketten aus der dem Rammplan beiliegenden Zeichnung der Draufsicht der Modulti- sche mit Maßketten. Gehen Sie zum...
- Seite 38 Befestigen Sie je Rammpfosten ein SILENOS Kopfteil an den beiden Lang- löchern mit je einer Sechskant- schraube M12x30, Karosseriescheibe 37 mm M13 (auf der Seite des Lang- lochs), Unterlegscheibe 13 A2 und ei- ner Flanschmutter M12. Richten Sie die SILENOS Kopfteile auf einer Höhe aus und ziehen sie die Schrauben dann mit einem Drehmoment ca.
- Seite 39 13 A2 + je eine Flanschmut- ter M12. Achten Sie bei der Befestigung darauf, dass der SILENOS Schienenhalter ent- sprechend nebenstehender Zeichnung bündig und ganzflächig an die SILENOS Modulschiene angepresst wird. Prüfen Sie die Position des SILENOS Schienen- halters auch beim Anziehen der Schraube.
- Seite 40 25x8,4 mm und Flan- schmutter M8. Achten Sie dabei da- rauf, dass der SILENOS Modulhalter gemäß nebenstehendem Bild bündig und ganzflächig an die SILENOS Modul- schiene angepresst ist. Prüfen Sie die Position auch beim Anziehen. Die Länge der Zylinderkopfschrauben...
- Seite 41 Prüfen Sie alle verzinkten Stahlbau- teile auf Beschädigung. Streichen Sie 4.10 alle beschädigten Stellen deckend mit einer Zinkpaste an. Das SILENOS Zwei-Pfosten-Rammsys- 4.11 tem (4, 5 oder 6 Module quer) ist voll- ständig montiert. T.Werk GmbH - SILENOS Freiland Montagesystem Seite 41 von 43...
-
Seite 42: Warten Und Instandhalten
11 Warten und Instandhalten Inspizieren Sie das SILENOS Freiland Montagesystem einmal jährlich. Inspizieren Sie das SILE- NOS Freiland Montagesystem zusätzlich nach außergewöhnlichen Ereignissen (heftige Unwet- ter, Erdbeben, …). Die jährliche Wartung ist wichtige Voraussetzung für die Garantie. 1. Prüfen Sie alle Module augenscheinlich auf die richtige Position. - Seite 43 +49 8283 997904 - 0 Zur Schönhalde 10 Fax.: +49 8283 997904 - 299 www.t-werk.eu D - 89352 Ellzee E-Mail: info@t-werk.eu T.Werk GmbH - SILENOS Freiland Montagesystem Seite 43 von 43 ©T.Werk GmbH · Änderungen vorbehalten · D309 · V2 · 07/2020 · MR...
