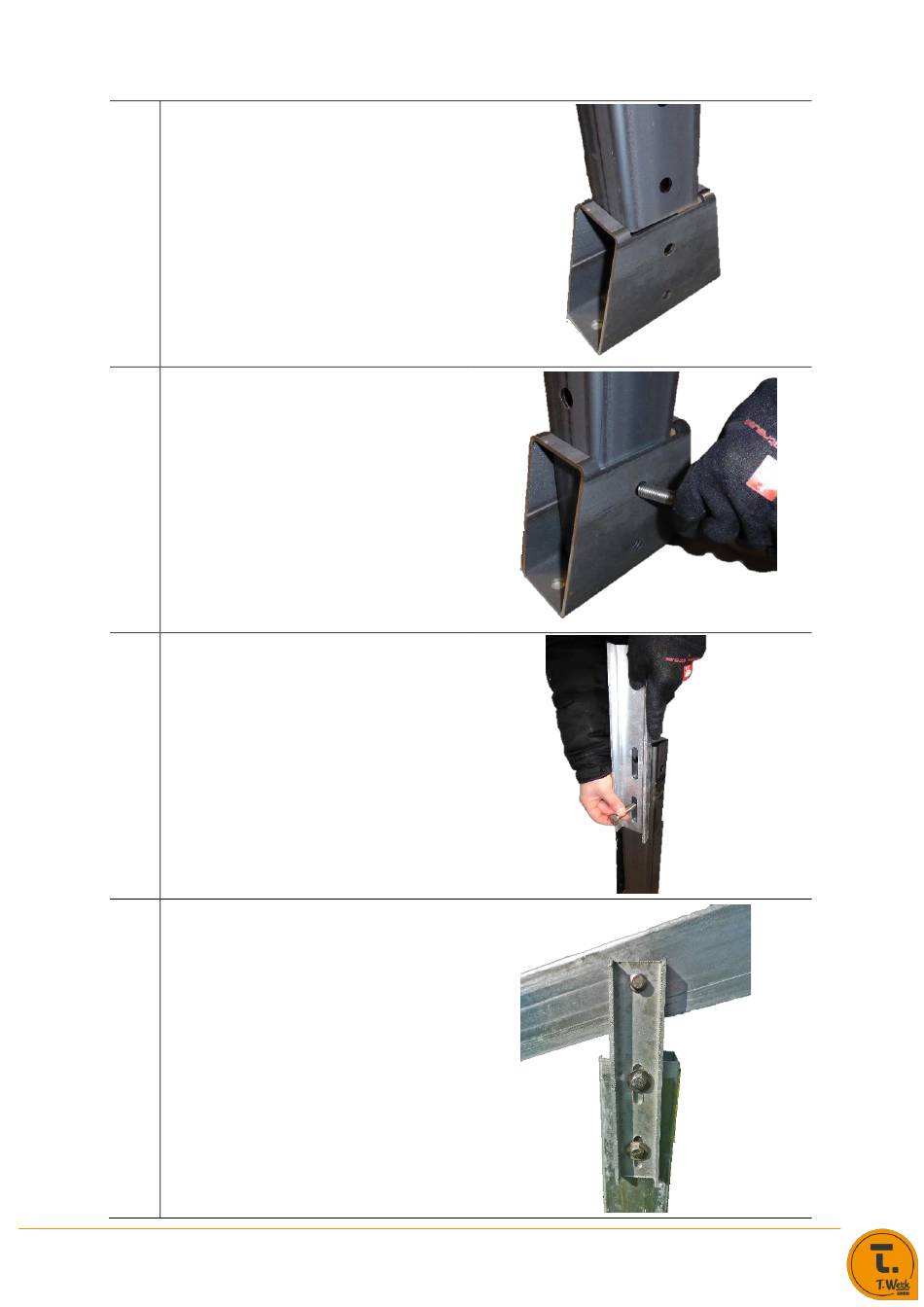

Schieben Sie die SILENOS Vierkant-
Pfosten in die bereits montierten SILE-
NOS Vierkant-Fußteile ein.
3.3
Achten Sie dabei auf die richtige Länge
der Pfosten sowie die richtige Ausrich-
tung. Entnehmen Sie diese Informa-
tion der projektspezifischen Zeichnung
der Seitenansicht der Modultische.
Schrauben Sie die SILENOS Vierkant-
Pfosten mit zwei Sechskantschrauben
M12x100, je zwei Unterlegscheiben 13
A2 und einer Flanschmutter M12 am
3.4
SILENOS Vierkant-Fußteil fest.
Drehmoment: 56 Nm
Für das Container-System entfällt die-
ser Schritt.
Befestigen Sie das SILENOS Kopfteil an
jedem SILENOS Vierkant-Pfosten mit
3.5
den beiden Langlöchern mit je zwei
Sechskantschrauben M12x100 mm,
Karosseriescheibe 37 mm 13 A2 und
Flanschmutter M12.
Drehmoment: 56 Nm
Befestigen Sie den SILENOS Querriegel
beim Dübel-System mit den Rundloch
am Rundloch des Kopfteils des vorde-
ren SILENOS Vierkant-Pfostens locker
mit einer Sechskantschraube M12x30,
zwei Unterlegscheiben 13 A2 und ei-
ner Flanschmutter M12.
3.6
Befestigen Sie den SILENOS Querriegel
beim Container-System mit den Rund-
loch direkt am Rundloch des vorderen
SILENOS Vierkantpfostens locker mit
einer Sechskantschraube M12x100, 2
