oder der Seitenansicht des Modulti-
sches gemäß Bodengutachten.

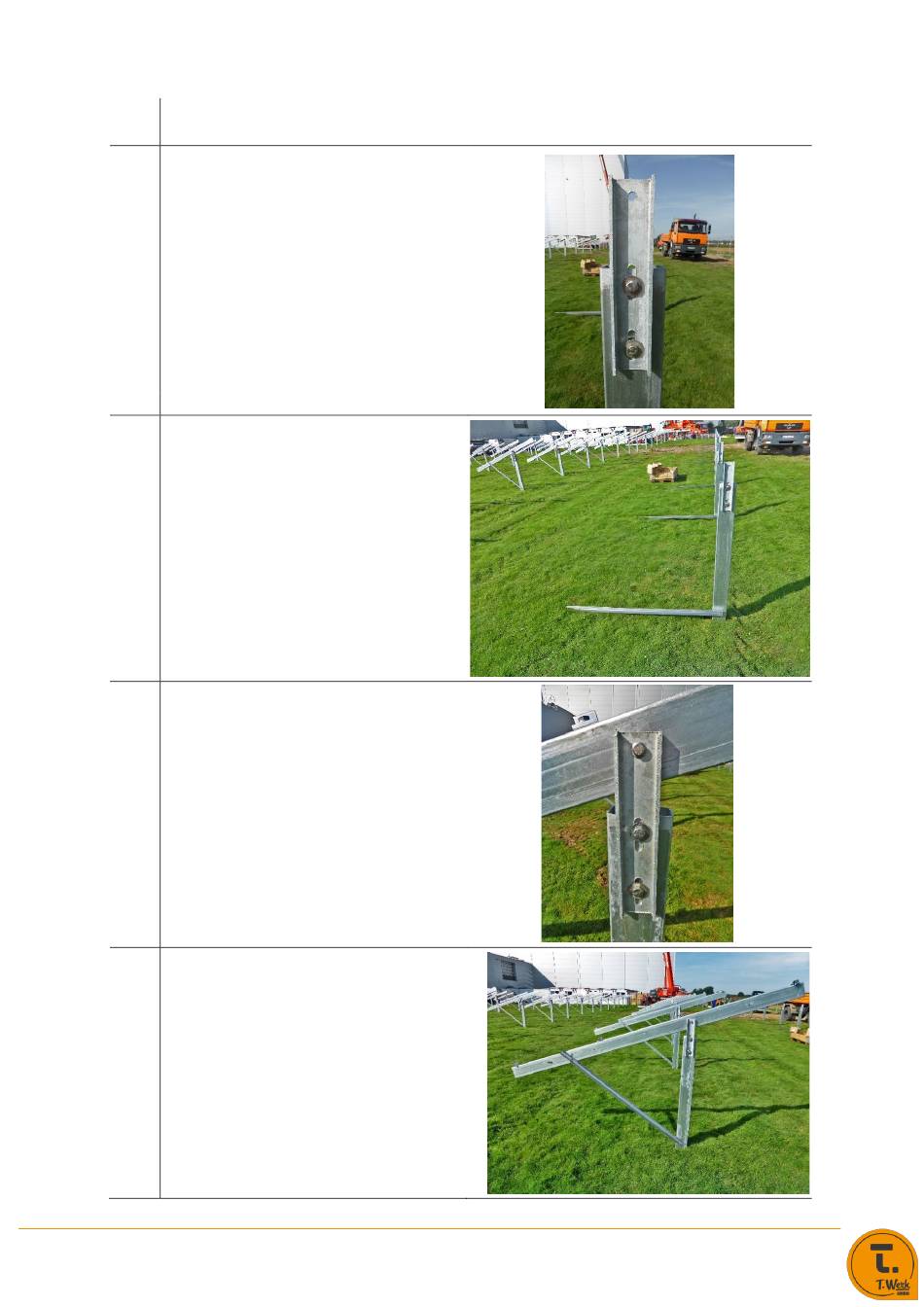

Befestigen Sie das SILENOS Kopfteil an
den beiden Langlöchern am Ramm-
pfosten mit je einer Sechskant-
schraube M12x30, Karosseriescheibe
37 mm M13 (auf der Seite des Lang-
1.3
lochs), Unterlegscheibe 13 A2 und ei-
ner Flanschmutter M12. Richten Sie
das SILENOS Kopfteil auf einer Höhe
aus und ziehen sie die Schrauben dann
mit einem Drehmoment ca. 56 Nm an.
Schrauben Sie die SILENOS Strebe am
Rammpfosten im untersten Loch be-
reits mit einer Sechskantschraube
1.4
M12x30, 2 Unterlegscheiben 13 A2
und einer Flanschmutter M12 locker
an.
Schrauben Sie den SILENOS Querriegel
am Rundloch des SILENOS Kopfteils
1.5
mit einer Sechskantschraube M12x30,
2 Unterlegscheiben M13 und einer
Flanschmutter M12 locker an.
Befestigen Sie die SILENOS Strebe mit
dem passenden Loch am Langloch des
SILENOS Querriegels mit einer Sechs-
kantschraube M12x30, Karosserie-
scheibe 37 mm M13 (auf der Seite des
1.6
Langlochs), Unterlegscheibe 13 A2 und
einer Flanschmutter M12.
Richten Sie den Querriegel auf die vor-
gegebene Modulneigung aus. Ziehen
Sie dann alle bisher angebrachten
Schrauben fest an. Drehmom.: 56 Nm
T.Werk GmbH - SILENOS Freiland Montagesystem
Seite 21 von 43
