Schrauben Sie die Modulbefestigun-
gen locker in die Langlöcher in den
SILENOS Modulschienen ein.
Am Rand des Modultisches: Endklem-
men RHXX 70 mm lang, Zylinderkopf-
schrauben
M8xLänge,
scheibe 25x8,4 mm und Flanschmutter
M8
In der Mitte des Modultisches: Mittel-
klemme TW2.0, Zylinderkopfschraube
M8xLänge, Karosseriescheibe 25x8,4
mm und Flanschmutter M8
Alternativ:
Befestigen Sie die Mittel- und End-
klemmen mit SILENOS Modulhaltern,
Zylinderkopfschrauben M8xLänge, Ka-
rosseriescheibe 25x8,4 mm und Flan-
schmutter M8. Achten Sie dabei da-

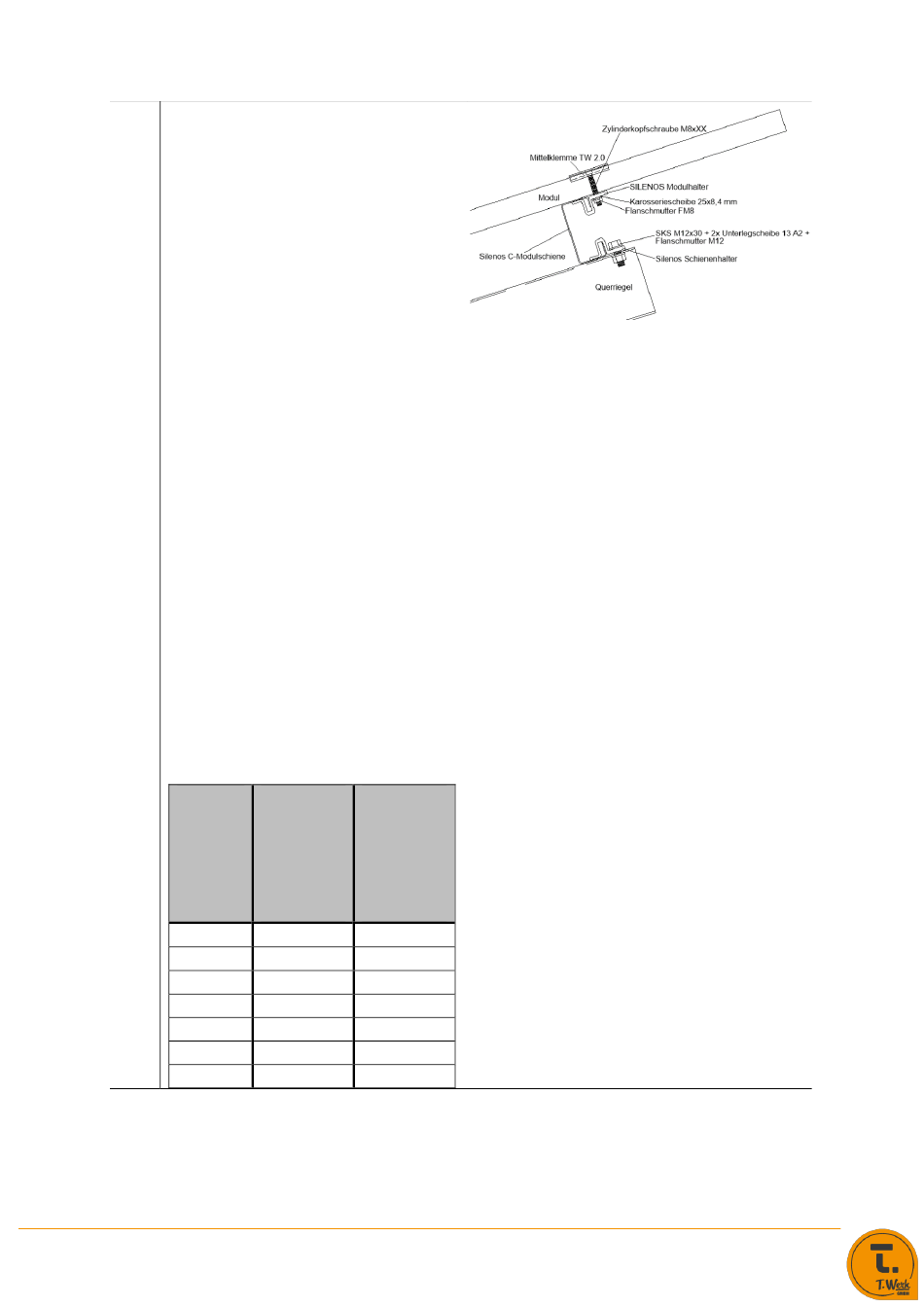

rauf, dass der SILENOS Modulhalter
3.11
gemäß nebenstehendem Bild bündig
und ganzflächig an die SILENOS Modul-
schiene angepresst ist. Prüfen Sie die
Position auch beim Anziehen.
Die Länge der Zylinderkopfschrauben
ergibt sich nach folgender Tabelle:
Modul-
Zylinder-
rahmen-
kopf-
höhe
schraube
M8xXX für
Mittel-
klemme
35
38
40
42
45
46
50
T.Werk GmbH - SILENOS Freiland Montagesystem
Karosserie-
Zylinder-
kopf-
schraube
M8xXX für
End-
klemme
50
30
55
35
55
35
55
40
60
40
60
40
65
50
