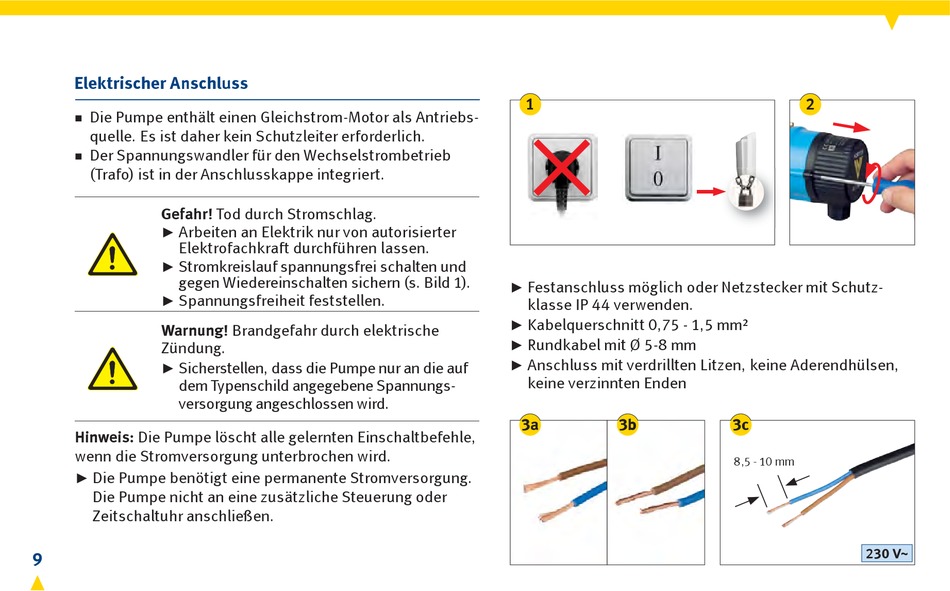

Elektrischer Anschluss

Die Pumpe enthält einen Gleichstrom-Motor als Antriebs-

quelle. Es ist daher kein Schutzleiter erforderlich.
Der Spannungswandler für den Wechselstrombetrieb

(Trafo) ist in der Anschlusskappe integriert.
Gefahr! Tod durch Stromschlag.
►
Arbeiten an Elektrik nur von autorisierter
Elektrofachkraft durchführen lassen.
► Stromkreislauf spannungsfrei schalten und
gegen Wiedereinschalten sichern (s. Bild 1).
► Spannungsfreiheit feststellen.
Warnung! Brandgefahr durch elektrische
Zündung.
►
Sicherstellen, dass die Pumpe nur an die auf
dem Typenschild angegebene Spannungs-
versorgung angeschlossen wird.
Hinweis: Die Pumpe löscht alle gelernten Einschaltbefehle,
wenn die Stromversorgung unterbrochen wird.
► Die Pumpe benötigt eine permanente Stromversorgung.
Die Pumpe nicht an eine zusätzliche Steuerung oder
Zeitschaltuhr anschließen.
9
1
► Festanschluss möglich oder Netzstecker mit Schutz-
klasse IP 44 verwenden.
► Kabelquerschnitt 0,75 - 1,5 mm²
► Rundkabel mit Ø 5-8 mm
►
Anschluss mit verdrillten Litzen, keine Aderendhülsen,
keine verzinnten Enden
3a 3b
2
3c
8,5 - 10 mm
230 V~
