INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună
cu produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul. Având în vedere masa mare a
anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.

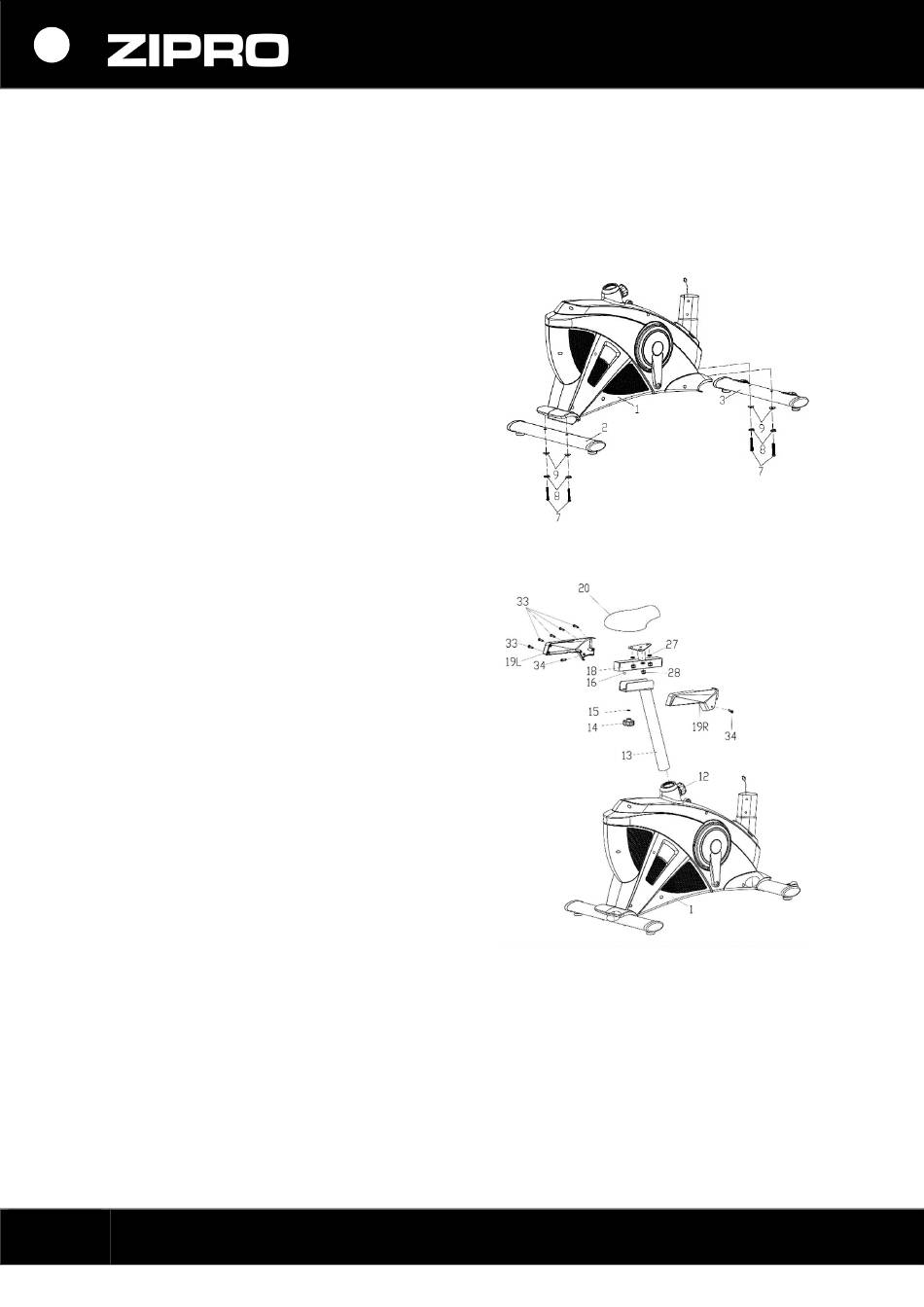

PASUL 1.
Montați baza din spate (2) și pe cea frontală (3) la
rama principală (1) folosind șuruburile hexagonale
(7), șaibele arcuite (8) și piulițe pentru șuruburile
hexagonale (9).
ATENȚIE! Înainte de montarea bazelor, scoateți
dispozitivul de blocare din plastic sau carton, dacă
este prezent.
PASUL 2.
Montați șaua (20) și un suport pentru prosoape (42)
pe sistemul de ghidaj a șei (18) utilizând
contrapiulițele (28) și șaibele plate (27). Montați
sistemul de ghidaj (18) cu șa (20) pe tija șei (13).
Poziționați șaua în poziția dorită blocând-o cu
ajutorul butonului de reglare orizontală (14), șaiba
(15) și suport de tip „U" pentru fixarea orizontală șa
(16).
Introduceți tija (13) cu șaua (18) în partea din spate
a cadrului principal. Poziționați șaua la înălțimea
dorită și fixați-o cu butonul de reglare verticală (12).
Folosind șuruburile cu cap de tip cruce (33 și 34),
înșurubați elementul de protecție stânga și dreapta
a sistemului de ghidaj a șei (19 L / P) pe tija șei (13).
ATENȚIE! Când reglați înălțimea șeii, nu depășiți
înălțimea minimă și maximă marcată.
ATENȚIE! Înainte de a utiliza dispozitivul, asigurați-
vă că șaua (20) este fixată bine pe sistemul ghidaj
(18).
