2. Produktübersicht

2.1 Produktvarianten

Kastensysteme
– Solo-Raffstore,
Raffstore ohne Kastensystem oder Blende.
– Komplett-Raffstore,
Raffstore mit Einbaukasten.
– Komplett-Raffstore, freitragend,
Raffstore mit Einbaukasten.
– Vorbau-Raffstore,
Raffstore mit Vorbaukasten.
Führung
– Seilführung
– Schienenführung
Antrieb
– Motorantrieb
– Handantrieb (Bedienung mit Kurbel)
2.2 Einbaumaße Kastensysteme
Die Elementbreite, Elementhöhe, Blendentiefe und Blen-
denhöhe sind bestellabhängige Maße und müssen vor dem
Einbau mit der örtlichen Gegebenheit abgeglichen werden.
Die Maße befinden sich auf einem Aufkleber am Karton.

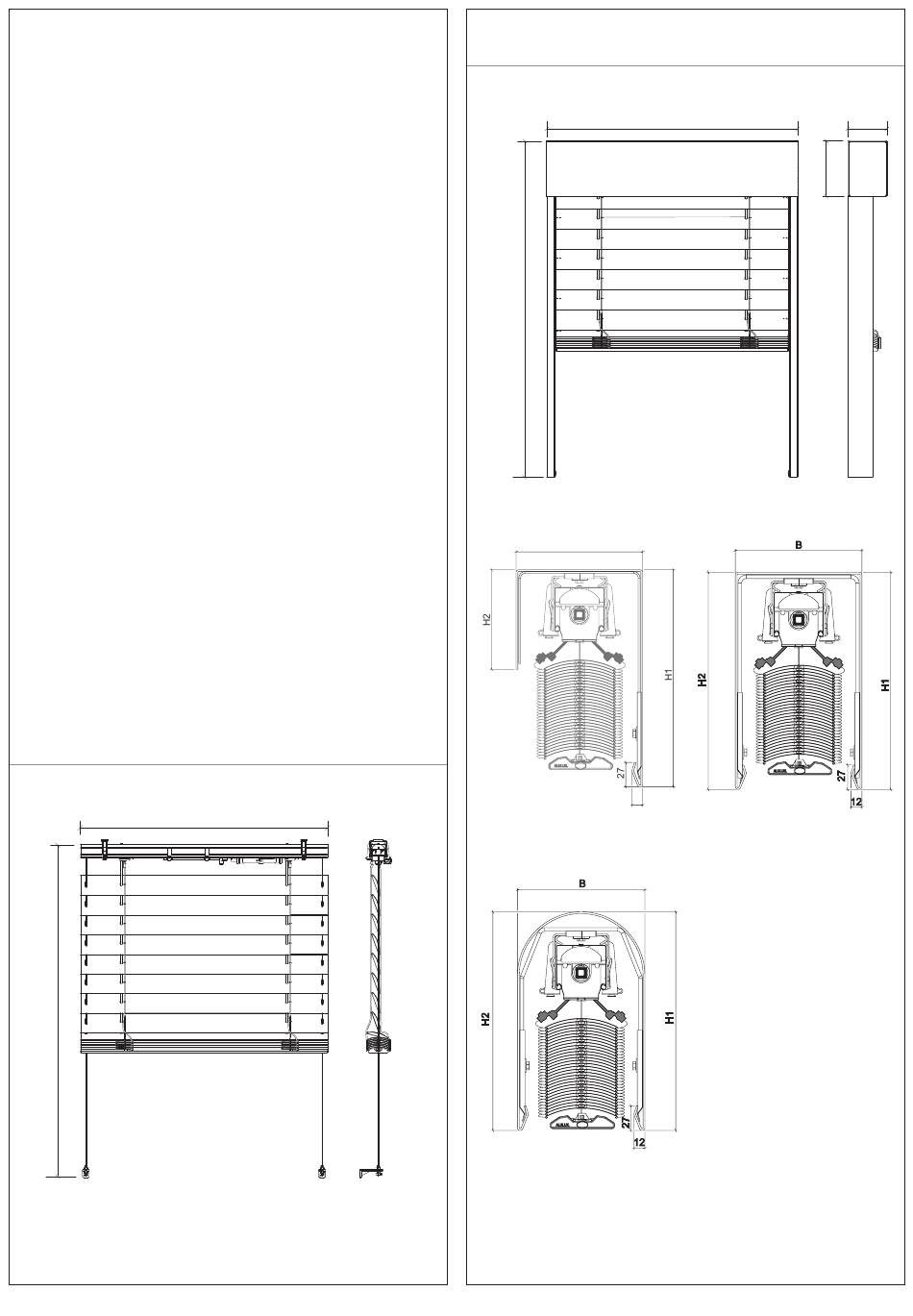

2.2.1 Solo-Raffstore
2.2.1 / 1
Y
X Elementbreite
Y Elementhöhe
4
X
2.2.2 Komplett-Raffstore
2.2.2 / 1
Y
B3 = Winkelblende
B
12
R1 = Rundblende
B
12
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
X
H
B5 = U-Kanalblende
B
B
12
