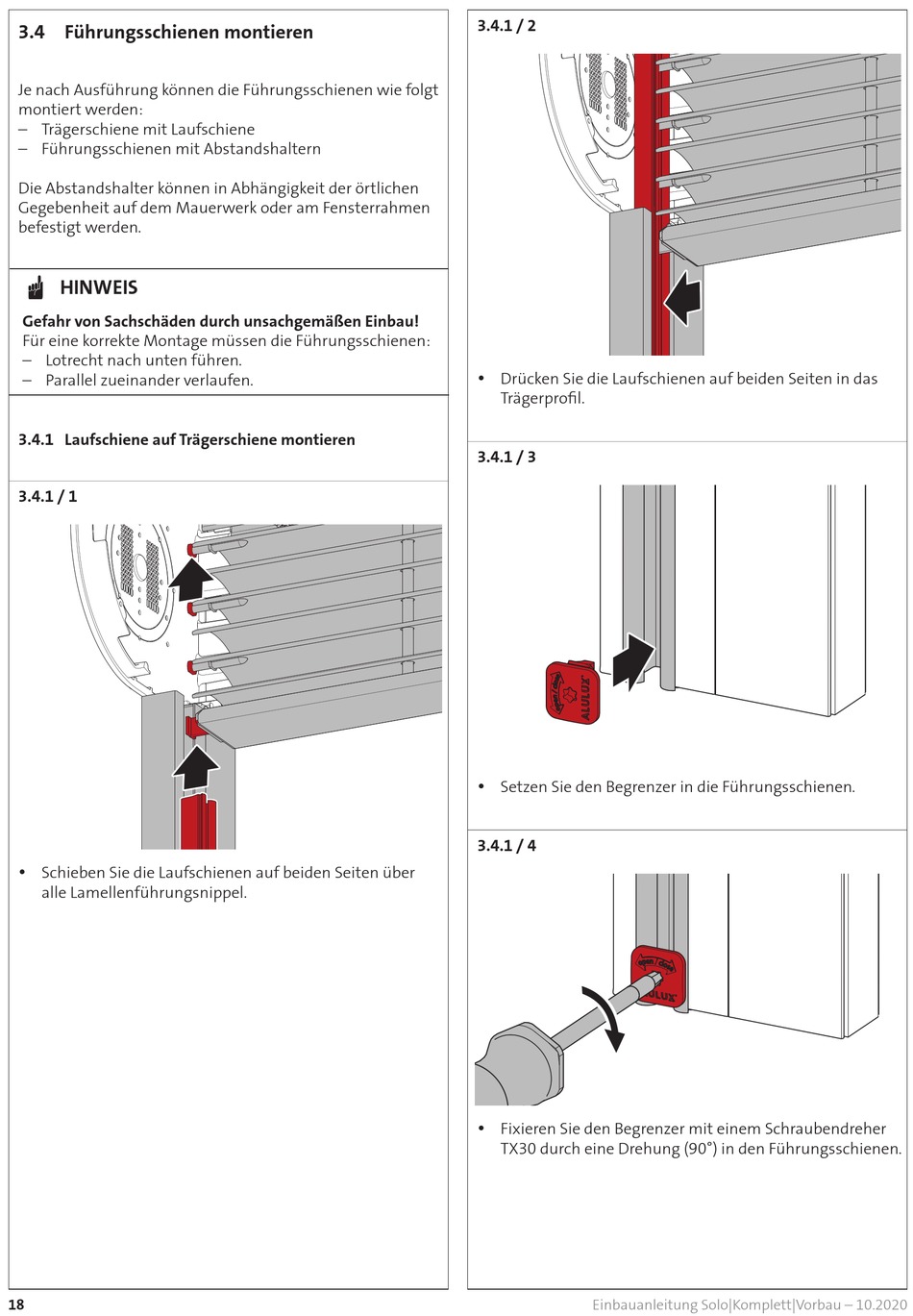

3.4 Führungsschienen montieren
Je nach Ausführung können die Führungsschienen wie folgt
montiert werden:
– Trägerschiene mit Laufschiene
– Führungsschienen mit Abstandshaltern
Die Abstandshalter können in Abhängigkeit der örtlichen
Gegebenheit auf dem Mauerwerk oder am Fensterrahmen
befestigt werden.
HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Für eine korrekte Montage müssen die Führungsschienen:
– Lotrecht nach unten führen.
– Parallel zueinander verlaufen.
3.4.1 Laufschiene auf Trägerschiene montieren
3.4.1 / 1
y Schieben Sie die Laufschienen auf beiden Seiten über
alle Lamellenführungsnippel.
18
3.4.1 / 2
y Drücken Sie die Laufschienen auf beiden Seiten in das
Trägerprofil.
3.4.1 / 3
y Setzen Sie den Begrenzer in die Führungsschienen.
3.4.1 / 4
y Fixieren Sie den Begrenzer mit einem Schraubendreher
TX30 durch eine Drehung (90°) in den Führungsschienen.
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
