Komplett-Raffstore - Alulux Easy Einbauanleitung

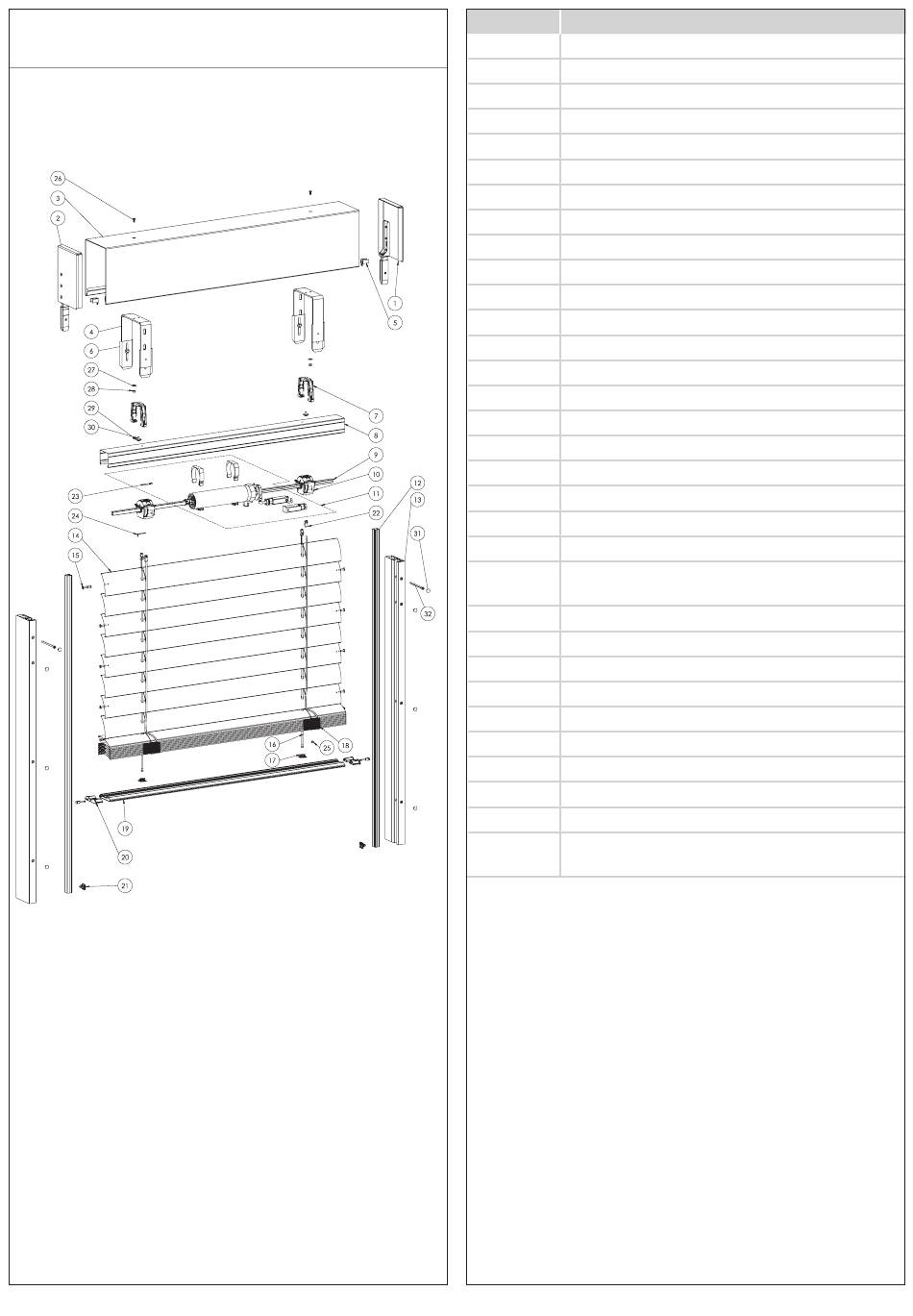

5.2 Komplett-Raffstore

5.2 / 1
26
Pos.-Nr. Benennung
1 ARTec Endkappe UKR 2.0 rechts
2 ARTec Endkappe UKR 2.0 links
3 Raffstore-Kantblende
4 ARTec U-Bügel
5 Verlustsicherung
6 ARTec Justierlasche
7 ARTec Kopfleisten-Klick-Träger
8 ARTec Kopfleiste 57x51
9 ARTec Wendewelle □12mm
10 ARTec Bandspule
11 Antrieb
12 ARTec Clipsinlay für Führungsschiene
13 ARTec AF1 Führungsschiene
14 ARTec Raffstore Lamelle
15 ARTec Lamellenführungsnippel
16 ARTec Aufzugband
17 ARTec Aufzugsbandhalter
18 ARTec Leiterkordel
19 ARTec Endleiste
20 ARTec Endkappe für Unterschiene
21 ARTec Führungsschienebegrenzer
ARTec Edelstahl Kugelkupplung
22
Kordelverbinder
23 ARTec Bandspulenbegrenzungsstift
24 ARTec Zugbandstift
25 ARTec Kordelklemme
26 Senkkopfschraube DIN 965 M5 x 12
27 Scheibe DIN 9021 Ø5,3
28 Sechskantmutter DIN 934 M5
29 Scheibe DIN 440 Ø5,5
30 Sechskantschraube DIN 933 M5 x 10
31 Abdeckknopf AK10
Senkkopfschraube ISO 14586 Ø4,8
32
(Längenabhängig von Führungsschiene)
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
