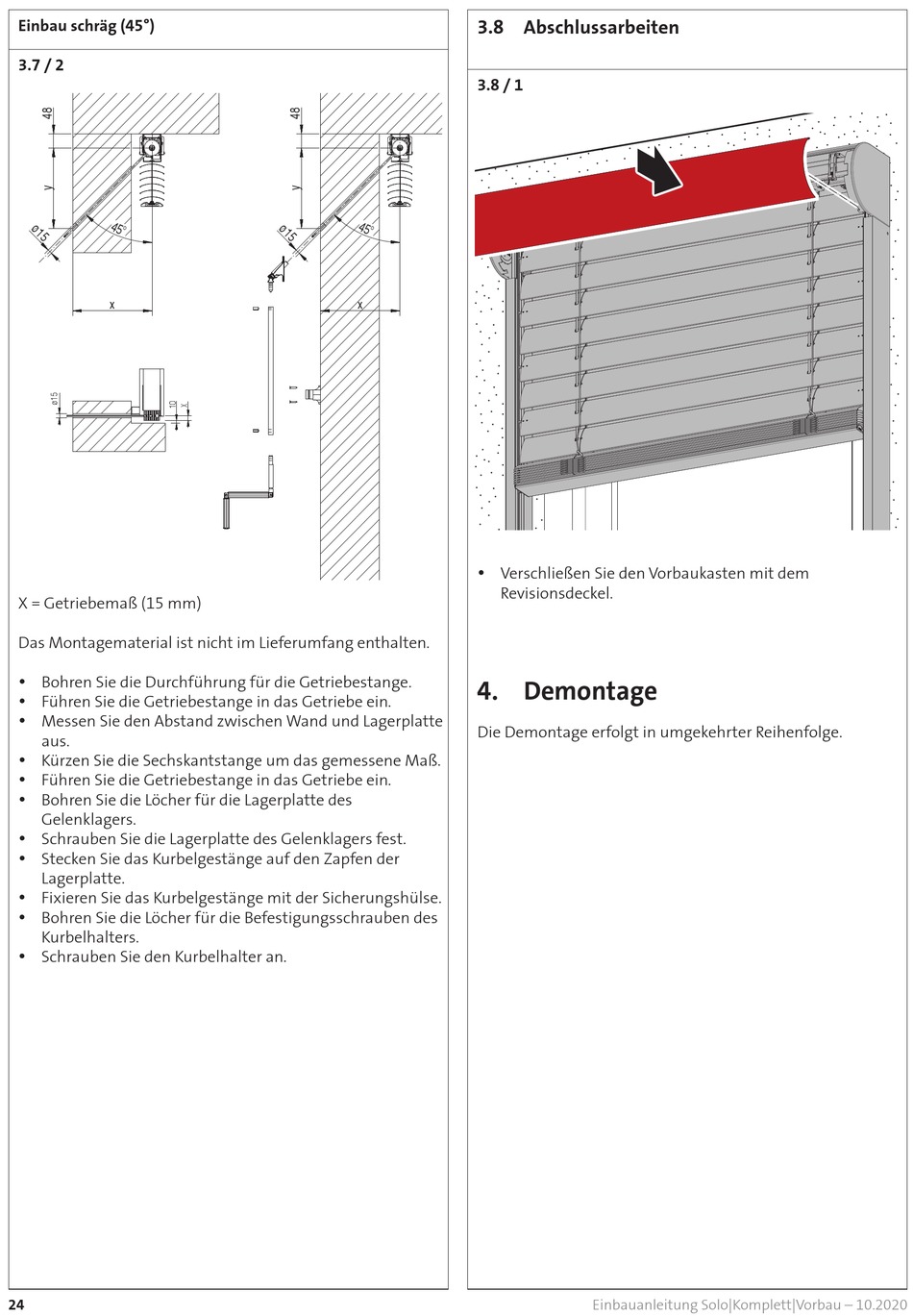

Einbau schräg (45°)
3.7 / 2
x
X = Getriebemaß (15 mm)
Das Montagematerial ist nicht im Lieferumfang enthalten.
y Bohren Sie die Durchführung für die Getriebestange.
y Führen Sie die Getriebestange in das Getriebe ein.
y Messen Sie den Abstand zwischen Wand und Lagerplatte
aus.
y Kürzen Sie die Sechskantstange um das gemessene Maß.
y Führen Sie die Getriebestange in das Getriebe ein.
y Bohren Sie die Löcher für die Lagerplatte des
Gelenklagers.
y Schrauben Sie die Lagerplatte des Gelenklagers fest.
y Stecken Sie das Kurbelgestänge auf den Zapfen der
Lagerplatte.
y Fixieren Sie das Kurbelgestänge mit der Sicherungshülse.
y Bohren Sie die Löcher für die Befestigungsschrauben des
Kurbelhalters.
y Schrauben Sie den Kurbelhalter an.
24

3.8 Abschlussarbeiten

3.8 / 1
x
y Verschließen Sie den Vorbaukasten mit dem
Revisionsdeckel.

4. Demontage

Die Demontage erfolgt in umgekehrter Reihenfolge.
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
