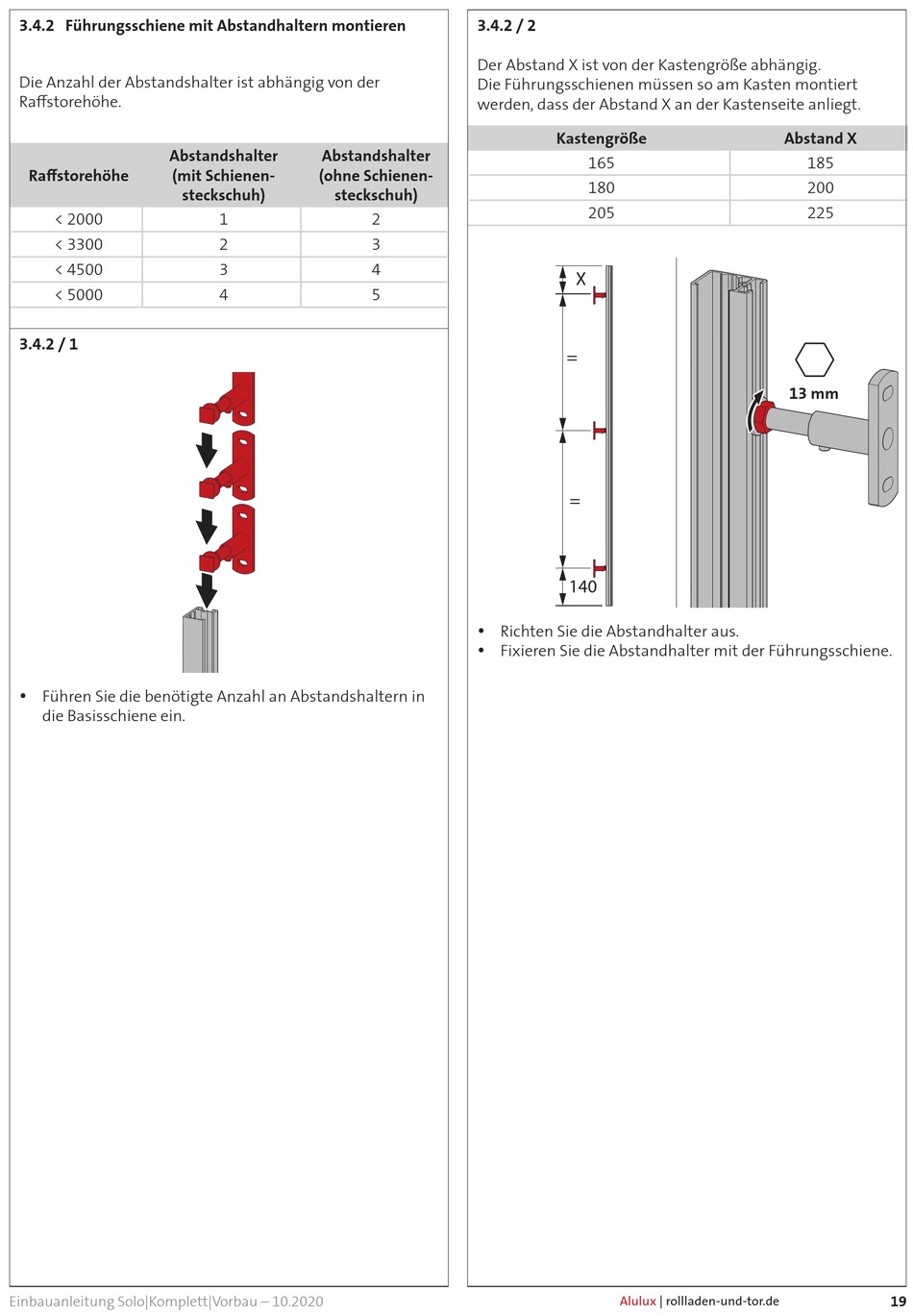

3.4.2 Führungsschiene mit Abstandhaltern montieren
Die Anzahl der Abstandshalter ist abhängig von der
Raffstorehöhe.
Abstandshalter
Raffstorehöhe (mit Schienen-
< 2000
< 3300
< 4500
< 5000
3.4.2 / 1
y Führen Sie die benötigte Anzahl an Abstandshaltern in
die Basisschiene ein.
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
Abstandshalter
(ohne Schienen-
steckschuh) steckschuh)
1
2
3
4
3.4.2 / 2
Der Abstand X ist von der Kastengröße abhängig.
Die Führungsschienen müssen so am Kasten montiert
werden, dass der Abstand X an der Kastenseite anliegt.
2
3
4
5
y Richten Sie die Abstandhalter aus.
y Fixieren Sie die Abstandhalter mit der Führungsschiene.
Kastengröße
165
180
205
X
=
=
140
Alulux | rollladen-und-tor.de
Abstand X
185
200
225
13 mm
