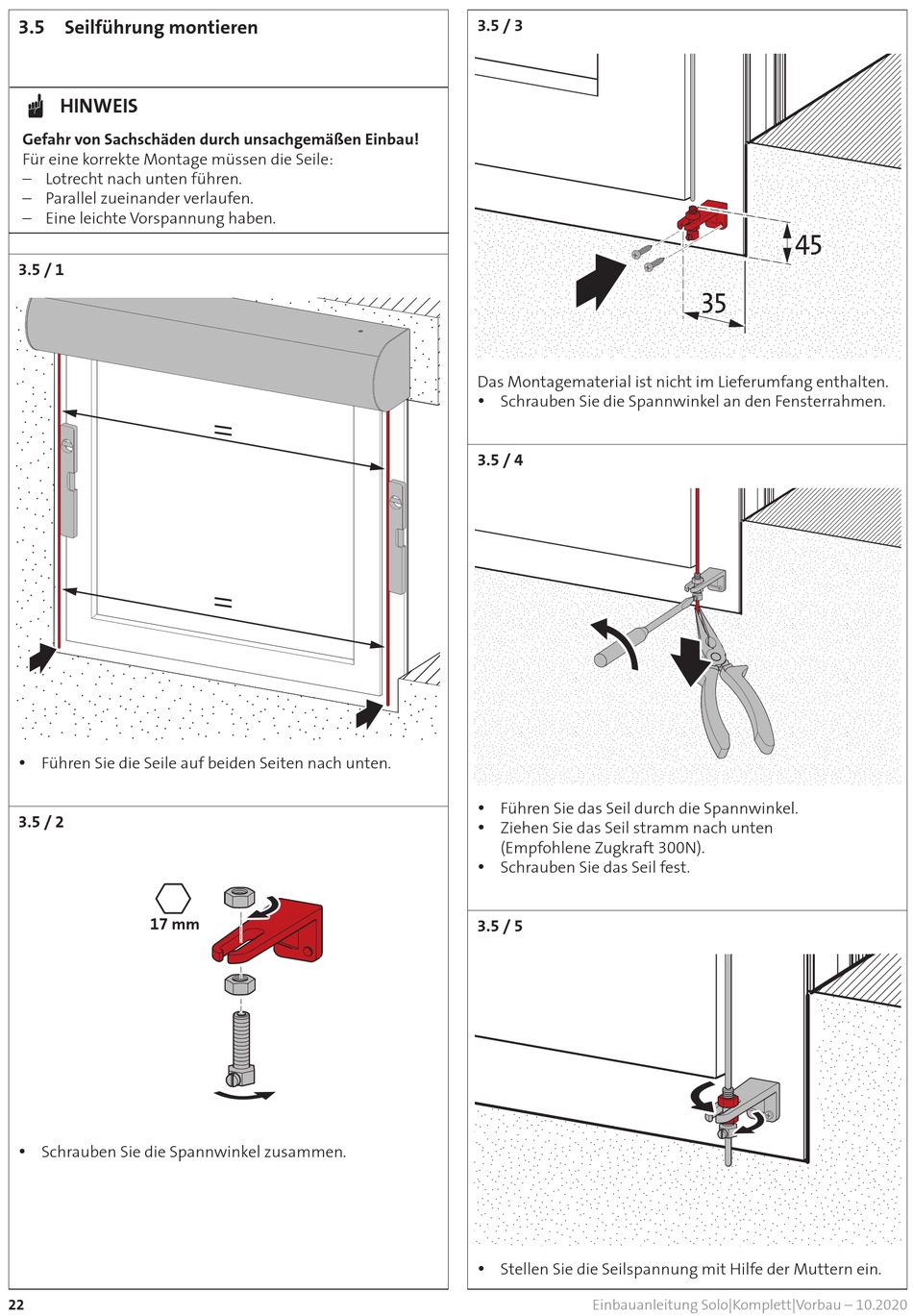

3.5 Seilführung montieren
HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Für eine korrekte Montage müssen die Seile:
– Lotrecht nach unten führen.
– Parallel zueinander verlaufen.
– Eine leichte Vorspannung haben.
3.5 / 1
y Führen Sie die Seile auf beiden Seiten nach unten.
3.5 / 2
17 mm
y Schrauben Sie die Spannwinkel zusammen.
22
=
=
3.5 / 3
Das Montagematerial ist nicht im Lieferumfang enthalten.
y Schrauben Sie die Spannwinkel an den Fensterrahmen.
3.5 / 4
y Führen Sie das Seil durch die Spannwinkel.
y Ziehen Sie das Seil stramm nach unten
(Empfohlene Zugkraft 300N).
y Schrauben Sie das Seil fest.
3.5 / 5
y Stellen Sie die Seilspannung mit Hilfe der Muttern ein.
