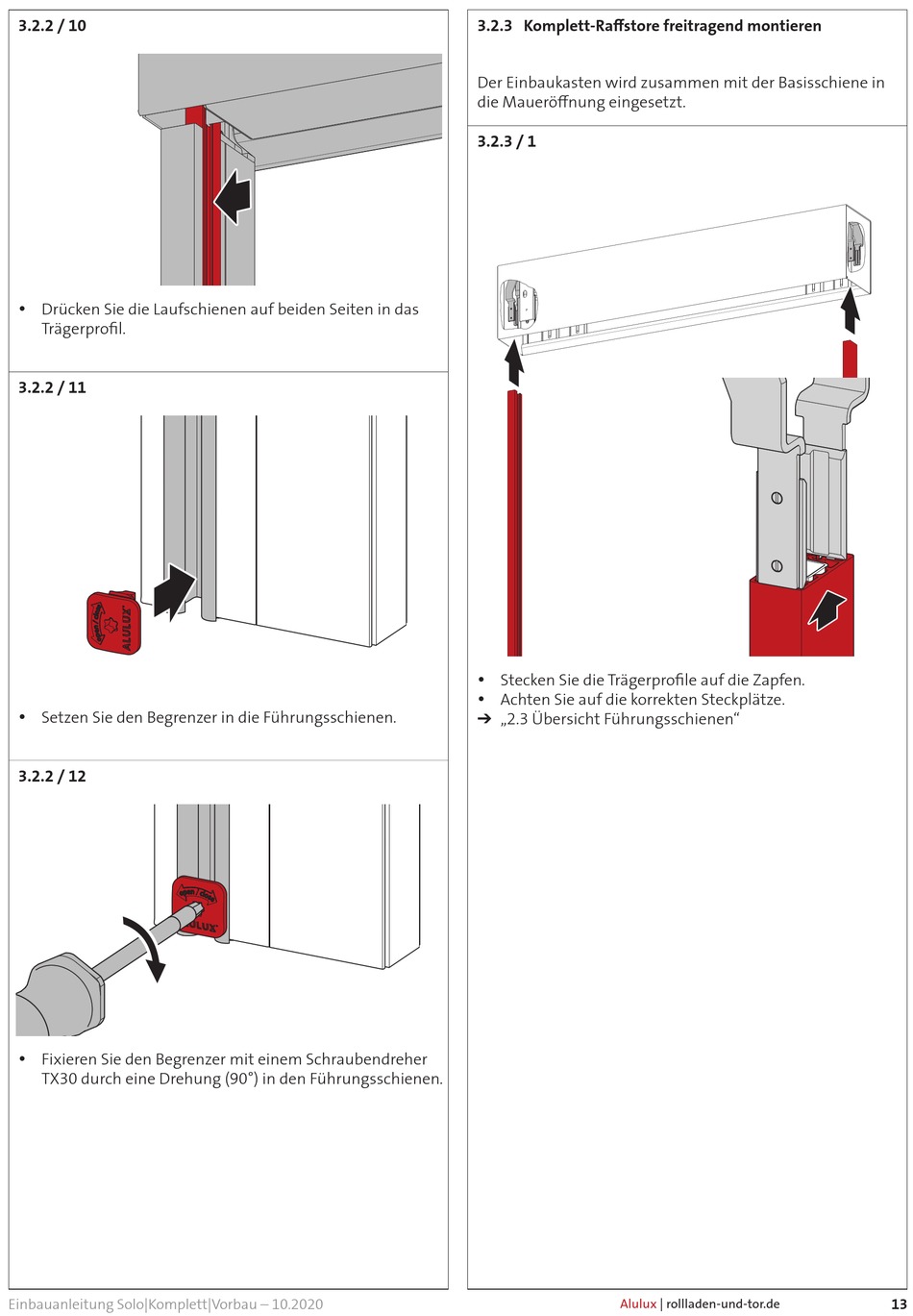

3.2.2 / 10
y Drücken Sie die Laufschienen auf beiden Seiten in das
Trägerprofil.
3.2.2 / 11
y Setzen Sie den Begrenzer in die Führungsschienen.
3.2.2 / 12
y Fixieren Sie den Begrenzer mit einem Schraubendreher
TX30 durch eine Drehung (90°) in den Führungsschienen.
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
3.2.3 Komplett-Raffstore freitragend montieren
Der Einbaukasten wird zusammen mit der Basisschiene in
die Maueröffnung eingesetzt.
3.2.3 / 1
y Stecken Sie die Trägerprofile auf die Zapfen.
y Achten Sie auf die korrekten Steckplätze.
➔ „2.3 Übersicht Führungsschienen"
