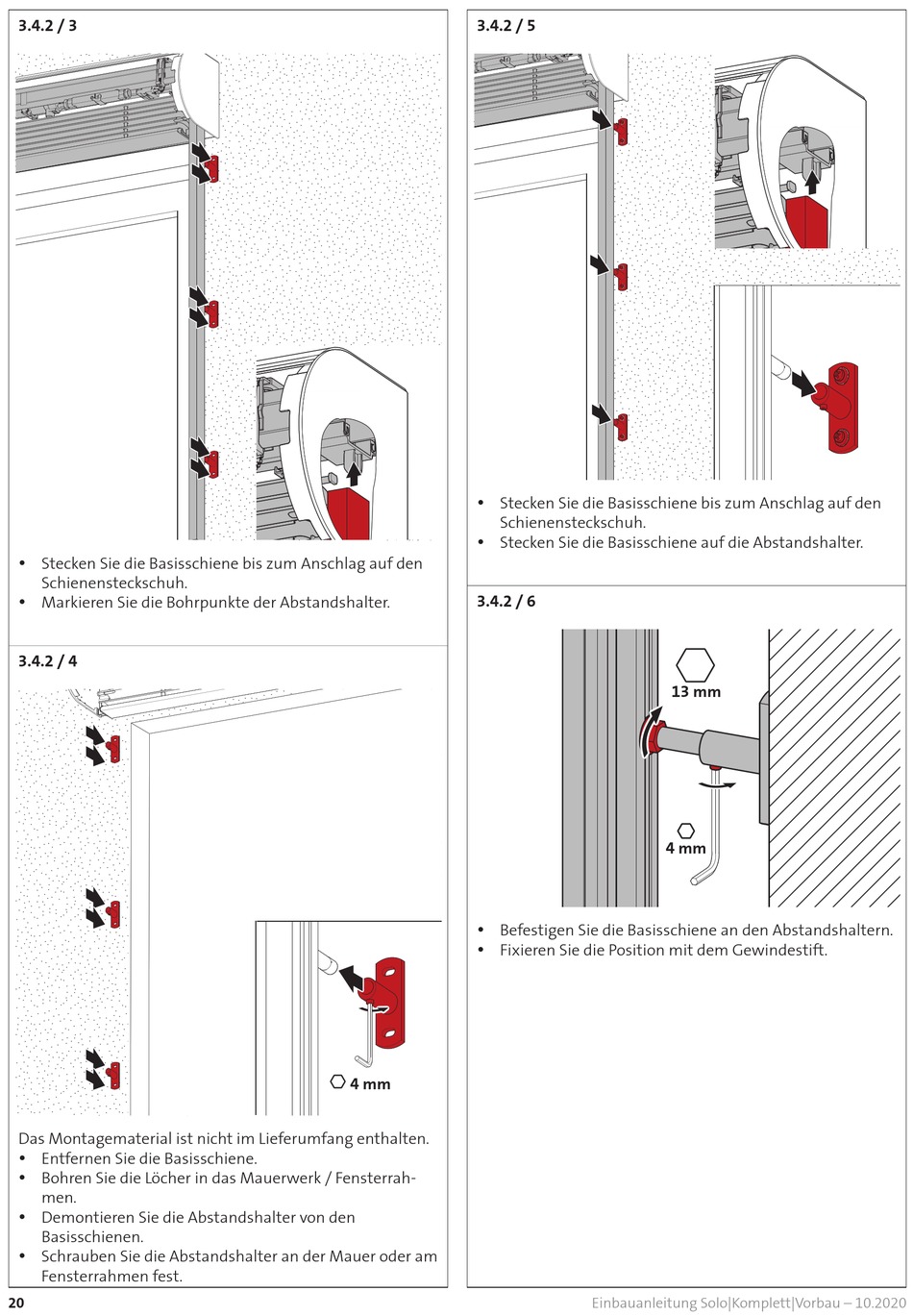

Alulux Easy Einbauanleitung Seite 20

3.4.2 / 3
y Stecken Sie die Basisschiene bis zum Anschlag auf den
Schienensteckschuh.
y Markieren Sie die Bohrpunkte der Abstandshalter.
3.4.2 / 4
Das Montagematerial ist nicht im Lieferumfang enthalten.
y Entfernen Sie die Basisschiene.
y Bohren Sie die Löcher in das Mauerwerk / Fensterrah-
men.
y Demontieren Sie die Abstandshalter von den
Basisschienen.
y Schrauben Sie die Abstandshalter an der Mauer oder am
Fensterrahmen fest.
20
3.4.2 / 5
y Stecken Sie die Basisschiene bis zum Anschlag auf den
Schienensteckschuh.
y Stecken Sie die Basisschiene auf die Abstandshalter.
3.4.2 / 6
y Befestigen Sie die Basisschiene an den Abstandshaltern.
y Fixieren Sie die Position mit dem Gewindestift.
4 mm
13 mm
4 mm
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
