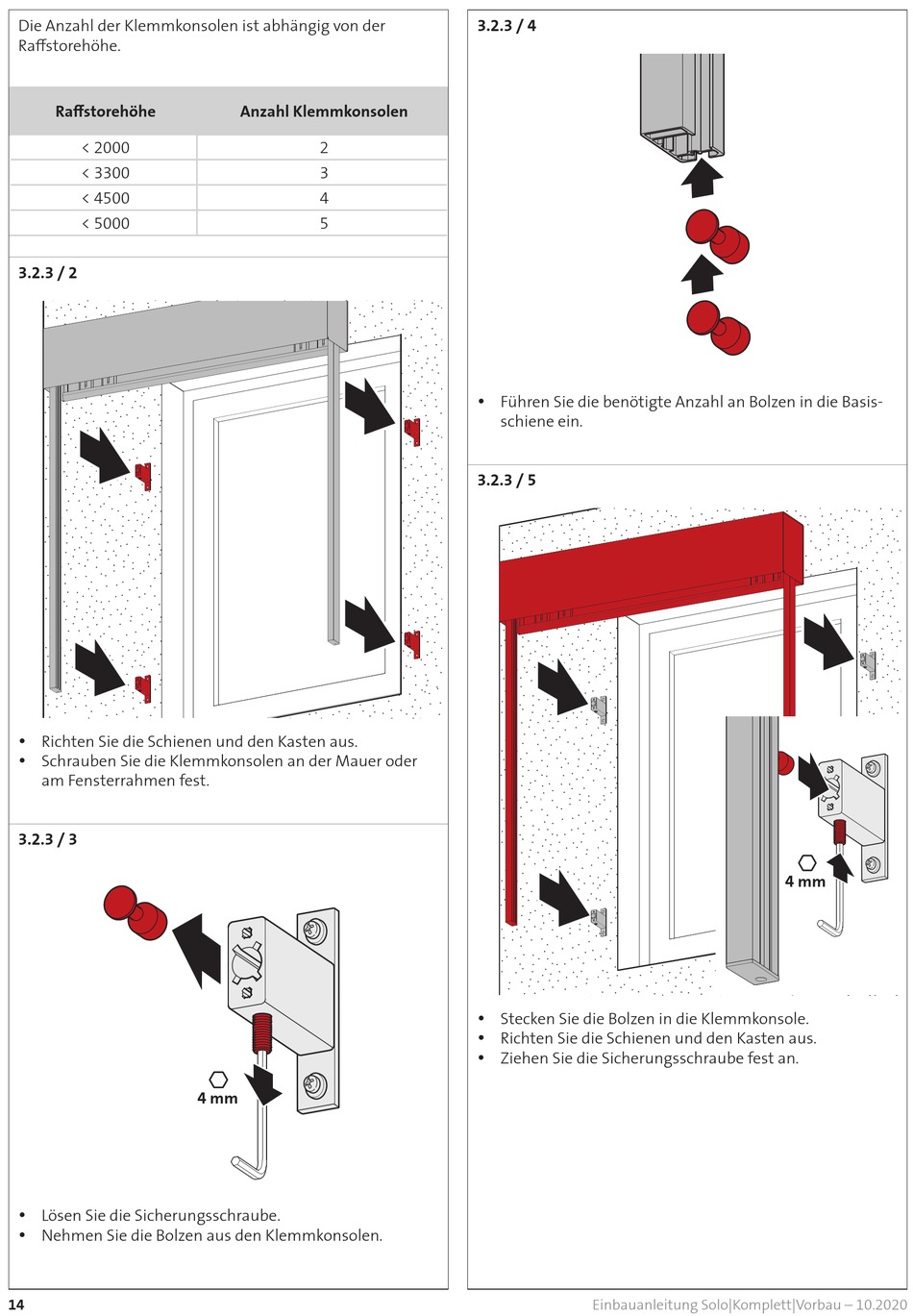

Alulux Easy Einbauanleitung Seite 14

Die Anzahl der Klemmkonsolen ist abhängig von der
Raffstorehöhe.
Raffstorehöhe
< 2000
< 3300
< 4500
< 5000
3.2.3 / 2
y Richten Sie die Schienen und den Kasten aus.
y Schrauben Sie die Klemmkonsolen an der Mauer oder
am Fensterrahmen fest.
3.2.3 / 3
y Lösen Sie die Sicherungsschraube.
y Nehmen Sie die Bolzen aus den Klemmkonsolen.
14
Anzahl Klemmkonsolen
2
3
4
5
4 mm
3.2.3 / 4
y Führen Sie die benötigte Anzahl an Bolzen in die Basis-
schiene ein.
3.2.3 / 5
y Stecken Sie die Bolzen in die Klemmkonsole.
y Richten Sie die Schienen und den Kasten aus.
y Ziehen Sie die Sicherungsschraube fest an.
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
4 mm
