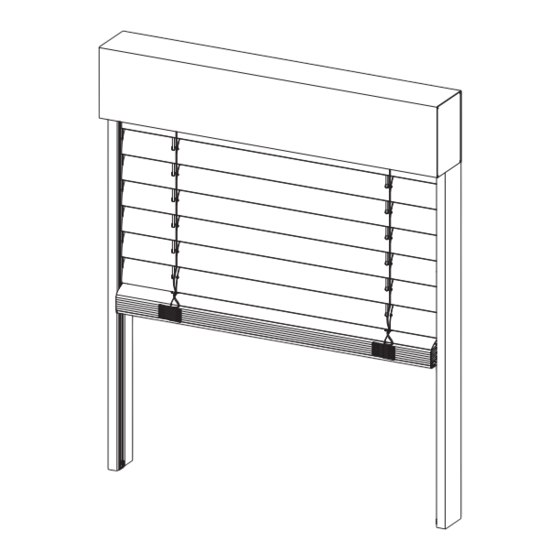

Alulux Easy Einbauanleitung

Universal raffstore solo/komplett/vorbau
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

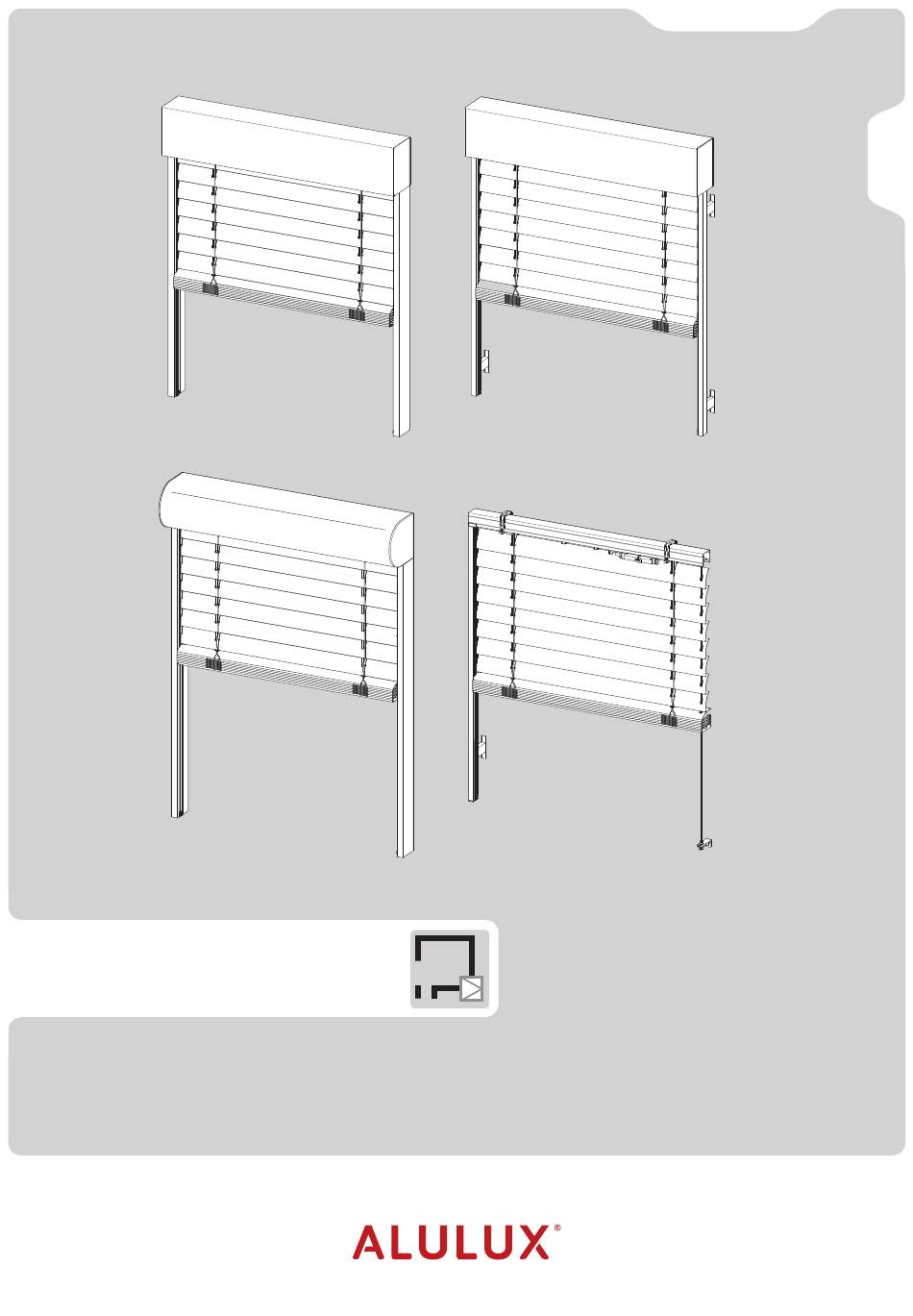

10.2020
D
Einbauanleitung
Universal Raffstore
Solo|Komplett|Vorbau

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alulux Easy

Inhaltszusammenfassung für Alulux Easy

  • Seite 1 10.2020 Einbauanleitung Universal Raffstore Solo|Komplett|Vorbau...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Zu diesem Dokument Allgemeine Sicherheitshinweise ....3 – Originalanleitung. 1.1 Bestimmungsgemäße Verwendung ...3 –...

  • Seite 3: Allgemeine Sicherheitshinweise

    – Für Schäden, die daraus entstanden sind, haftet der Hersteller nicht. Die Garantie auf Produkt und Zubehör- teile erlischt. Hersteller: Alulux GmbH Messingstraße 16 33415 Verl Telefon: 0 52 46/9 65-0 Telefax: 0 52 46/9 65-2 90 Einbauanleitung Solo|Komplett|Vorbau –...

  • Seite 4: Produktübersicht

    2. Produktübersicht 2.2.2 Komplett-Raffstore 2.2.2 / 1 2.1 Produktvarianten Kastensysteme – Solo-Raffstore, Raffstore ohne Kastensystem oder Blende. – Komplett-Raffstore, Raffstore mit Einbaukasten. – Komplett-Raffstore, freitragend, Raffstore mit Einbaukasten. – Vorbau-Raffstore, Raffstore mit Vorbaukasten. Führung – Seilführung – Schienenführung Antrieb – Motorantrieb –...
  • Seite 5 P3 = Winkelblende P5 = Winkelblende 2.2.3 / 1 P6 = Winkelblende P7 = Winkelblende B2 = Winkelblende B3 = Winkelblende B Blendentiefe H Blendenhöhe X Elementbreite Y Elementhöhe B4 = Winkelblende B5 = Winkelblende Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...
  • Seite 6 2.2.4 Vorbau-Raffstore R1 = Rundblende P6 = Winkelblende 2.2.4 / 1 P7 = Winkelblende Formado SGF Varimaxx SG 20° Varimaxx SG 90° B Blendentiefe H Blendenhöhe X Elementbreite Y Elementhöhe Punext PSG 20° Punext PSG 90° A Blendenhöhe B Blendentiefe C Blendenhöhe X Elementbreite Y Elementhöhe...

  • Seite 7: Übersicht Führungsschienen

    AF1/95/RS AF1/95/FG/RS ADF 4030 ADF 4040 AF1/110/RS AF1/130/RS Das Maß Z wird bauseitig festgelegt. Die Nummern innerhalb der AF1 Führungsschienen geben die Position der Blendkappenzapfen an. Position Kastensystem Blendkappenzapfen Komplett-Raffstore Vorbau-Raffstore Solo-Raffstore, freitragend Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...

  • Seite 8: Übersicht Distanzprofile (Optional)

    2.4 Übersicht Distanzprofile (optional) 2.5 Übersicht Klemmkonsolen / Abstandshalter Mit Hilfe der Distanzprofile können Leibungstiefen Die Abbildungen in dieser Anleitung zeigen die Abstands- ausgeglichen werden. halter AH-1. Andere Abstandshalter und Klemmkonsolen müssen dem Sach verhalt gerecht montiert werden. DP10 KK-1 KK-2 DP20 DP40...

  • Seite 9: Übersicht Spannwinkel

    - 1 0 SW-4 SW-5 9 - 1 7 - 1 - 1 0 7 - 1 9 - 1 9 - 1 7 - 1 7 - 1 7 - 1 7 - 1 Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...

  • Seite 10: Einbau

    3. Einbau 3.2 Kastensysteme und Blenden montieren 3.2.1 Solo-Raffstore montieren 3.1 Montagevorbereitung Bei Einsatz eines Solo-Raffstore muss bauseitig ein Kasten- system oder Blende für den Einsatz des Behangs vorhanden VORSICHT! sein. ➔ „2.2.2 Komplett-Raffstore“ Verletzungsgefahr durch unsachgemäße Handhabung! ➔ „2.2.4 Vorbau-Raffstore“ Größe und Gewicht des Produkts sind zu beachten.

  • Seite 11: Komplett-Raffstore Montieren

    3.2.2 / 2 3.2.2 / 4 Montage am Fensterrahmen y Stecken Sie die Trägerprofile auf die Zapfen. y Achten Sie auf die korrekten Steckplätze. ➔ „2.3 Übersicht Führungsschienen“ 3.2.2 / 5 Montage am Mauerwerk Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...
  • Seite 12 Bei Behangbreiten > 3000 mm muss der Kasten zusätzlich 3.2.2 / 8 durch die Zapfen mit dem Mauerwerk verschraubt werden. 3.2.2 / 6 > 3 0 0 0 HINWEIS y Verschließen Sie die Bohrlöcher mit den Abdeckknöpfen (AK10). Gefahr von Sachschäden durch unsachgemäßen Einbau! Für eine korrekte Montage müssen die Trägerprofile: –...

  • Seite 13: Komplett-Raffstore Freitragend Montieren

    Achten Sie auf die korrekten Steckplätze. y Setzen Sie den Begrenzer in die Führungsschienen. ➔ „2.3 Übersicht Führungsschienen“ 3.2.2 / 12 y Fixieren Sie den Begrenzer mit einem Schraubendreher TX30 durch eine Drehung (90°) in den Führungsschienen. Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...
  • Seite 14 Die Anzahl der Klemmkonsolen ist abhängig von der 3.2.3 / 4 Raffstorehöhe. Raffstorehöhe Anzahl Klemmkonsolen < 2000 < 3300 < 4500 < 5000 3.2.3 / 2 y Führen Sie die benötigte Anzahl an Bolzen in die Basis- schiene ein. 3.2.3 / 5 y Richten Sie die Schienen und den Kasten aus.

  • Seite 15: Vorbau-Raffstore Montieren

    Trennen Sie die Laufschiene (B) vorsichtig aus dem Trägerprofil (A). 3.2.4 / 3 y Stecken Sie die Trägerprofile auf die Zapfen. y Achten Sie auf die korrekten Steckplätze. ➔ „2.3 Übersicht Führungsschienen“ Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...
  • Seite 16 Für die Basisschienen-Montage gibt es zwei Montage- 3.2.4 / 8 Varianten. 3.2.4 / 5 Montage am Fensterrahmen y Verschließen Sie die Bohrlöcher mit den Abdeckknöpfen 3.2.4 / 6 Montage am Mauerwerk (AK10). 3.2.4 / 7 Das Montagematerial ist nicht im Lieferumfang enthalten. y Schrauben Sie die Trägerprofile auf beiden Seiten fest.

  • Seite 17: Raffstore-Behang Einsetzen

    Aufnahmebügel einrasten. – Das Motorkabel vom Behang muss immer rechts sein (von Außen betrachtet). y Setzen Sie den Raffstore-Behang in die Aufnahmebügel des Raffstore-Kastens ein. y Ziehen Sie die Schrauben am ARTec-Kopfleisten-Klick- Träger fest. Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...

  • Seite 18: Führungsschienen Montieren

    3.4.1 / 2 3.4 Führungsschienen montieren Je nach Ausführung können die Führungsschienen wie folgt montiert werden: – Trägerschiene mit Laufschiene – Führungsschienen mit Abstandshaltern Die Abstandshalter können in Abhängigkeit der örtlichen Gegebenheit auf dem Mauerwerk oder am Fensterrahmen befestigt werden. HINWEIS Gefahr von Sachschäden durch unsachgemäßen Einbau! Für eine korrekte Montage müssen die Führungsschienen:...

  • Seite 19: Führungsschiene Mit Abstandhaltern Montieren

    < 5000 3.4.2 / 1 13 mm y Richten Sie die Abstandhalter aus. y Fixieren Sie die Abstandhalter mit der Führungsschiene. y Führen Sie die benötigte Anzahl an Abstandshaltern in die Basisschiene ein. Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...
  • Seite 20 3.4.2 / 3 3.4.2 / 5 y Stecken Sie die Basisschiene bis zum Anschlag auf den Schienensteckschuh. y Stecken Sie die Basisschiene auf die Abstandshalter. y Stecken Sie die Basisschiene bis zum Anschlag auf den Schienensteckschuh. 3.4.2 / 6 y Markieren Sie die Bohrpunkte der Abstandshalter. 3.4.2 / 4 13 mm 4 mm...
  • Seite 21 Schieben Sie die Laufschienen auf beiden Seiten über alle Lamellenführungsnippel. y Setzen Sie den Begrenzer in die Führungsschienen. 3.4.2 / 10 y Fixieren Sie den Begrenzer mit einem Schraubendreher TX30 durch eine Drehung (90°) in den Führungsschienen. Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...

  • Seite 22: Seilführung Montieren

    3.5 Seilführung montieren 3.5 / 3 HINWEIS Gefahr von Sachschäden durch unsachgemäßen Einbau! Für eine korrekte Montage müssen die Seile: – Lotrecht nach unten führen. – Parallel zueinander verlaufen. – Eine leichte Vorspannung haben. 3.5 / 1 Das Montagematerial ist nicht im Lieferumfang enthalten. y Schrauben Sie die Spannwinkel an den Fensterrahmen.

  • Seite 23: Motorantrieb

    Schrauben Sie den Kurbelhalter an. versorgung an. y Schließen Sie den Motor an die Stromversorgung an. y Schließen Sie die Steckersicherung. Für die elektrische Installation, die Inbetriebnahme und die Wartung sind die entsprechenden Dokumentationen zu beachten. Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...

  • Seite 24: Abschlussarbeiten

    Einbau schräg (45°) 3.8 Abschlussarbeiten 3.7 / 2 3.8 / 1 y Verschließen Sie den Vorbaukasten mit dem Revisionsdeckel. X = Getriebemaß (15 mm) Das Montagematerial ist nicht im Lieferumfang enthalten. y Bohren Sie die Durchführung für die Getriebestange. 4. Demontage y Führen Sie die Getriebestange in das Getriebe ein. y Messen Sie den Abstand zwischen Wand und Lagerplatte Die Demontage erfolgt in umgekehrter Reihenfolge.

  • Seite 25: Ersatzteilübersicht

    ARTec Seilsteckschuh für Kopfleiste 57 x 51 ARTec Führungskabel ARTec AF Führungsschiene ARTec Lamellenführungsnippel ARTec Klemmkonsole ARTec Kordelklemme ARTec Aufzugsbandhalter ARTec Endleiste ARTec Endkappe für Endleiste ARTec Führungsschienenbegrenzer 2.0 ARTec Führungsschienenabschluss ARTec Spannwinkel mit Kabelspanner ARTec Aufzugsband Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...

  • Seite 26: Komplett-Raffstore

    Pos.-Nr. Benennung 5.2 Komplett-Raffstore ARTec Endkappe UKR 2.0 rechts ARTec Endkappe UKR 2.0 links 5.2 / 1 Raffstore-Kantblende ARTec U-Bügel Verlustsicherung ARTec Justierlasche ARTec Kopfleisten-Klick-Träger ARTec Kopfleiste 57x51 ARTec Wendewelle □12mm ARTec Bandspule Antrieb ARTec Clipsinlay für Führungsschiene ARTec AF1 Führungsschiene ARTec Raffstore Lamelle ARTec Lamellenführungsnippel ARTec Aufzugband...

  • Seite 27: Komplett-Raffstore, Freitragend

    ARTec Wendewelle □12 ARTec Zugbandstift ARTec Raffstore Lamelle ARTec Klemmkonsole KK1 ARTec AF Führungsschiene ARTec Laufschiene ARTec Lamellenführungsnippel ARTec Kordelklemme ARTec Aufzugsband ARTec Aufzugsbandhalter ARTec Endleiste ARTec Endkappe für Endleiste ARTec Führungsschienenbegrenzer ARTEec Führungsschienenabschluss Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...

  • Seite 28: Vorbau-Raffstore

    Pos.-Nr. Benennung 5.4 Vorbau-Raffstore SG Hinterteil Kastenzusatzbefestigung 2.0 5.4 / 1 Blendenendkappe links SG Oberteil Blendenendkappe rechts Verlustsicherung Senkkopfschraube DIN 965 M6 x 8 ARTec Kopfleisten- Klick-Träger Scheibe DIN 9021 Ø6,4 Sechskantmutter DIN 934 M6 ARTec Bandspule ARTec Wendewelle □12 ARTec Zugbandstift SG Vorderteil ARTec Kopfleiste 57 x 51...

  • Seite 29: Zubehör

    ARTec Magnetrohradapter ARTec Führungskabel ARTec Kurbelgestänge ARTec Spannwinkel SW Vierkantwelle □6 Sechskantmutter DIN 934 M8 ARTec Kurbelgetriebe 2:1 ARTec-Kabelspanner ARS ARTec Seiladapter bei Kurbelgetriebe Zylinderschraube mit Schlitz ISO 1207 ARTec Sicherungshülse M4 x 10 Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...
  • Seite 30 Einbauanleitung Solo|Komplett|Vorbau – 10.2020...
  • Seite 31 Einbauanleitung Solo|Komplett|Vorbau – 10.2020 Alulux | rollladen-und-tor.de...
  • Seite 32 www.alulux.de...
