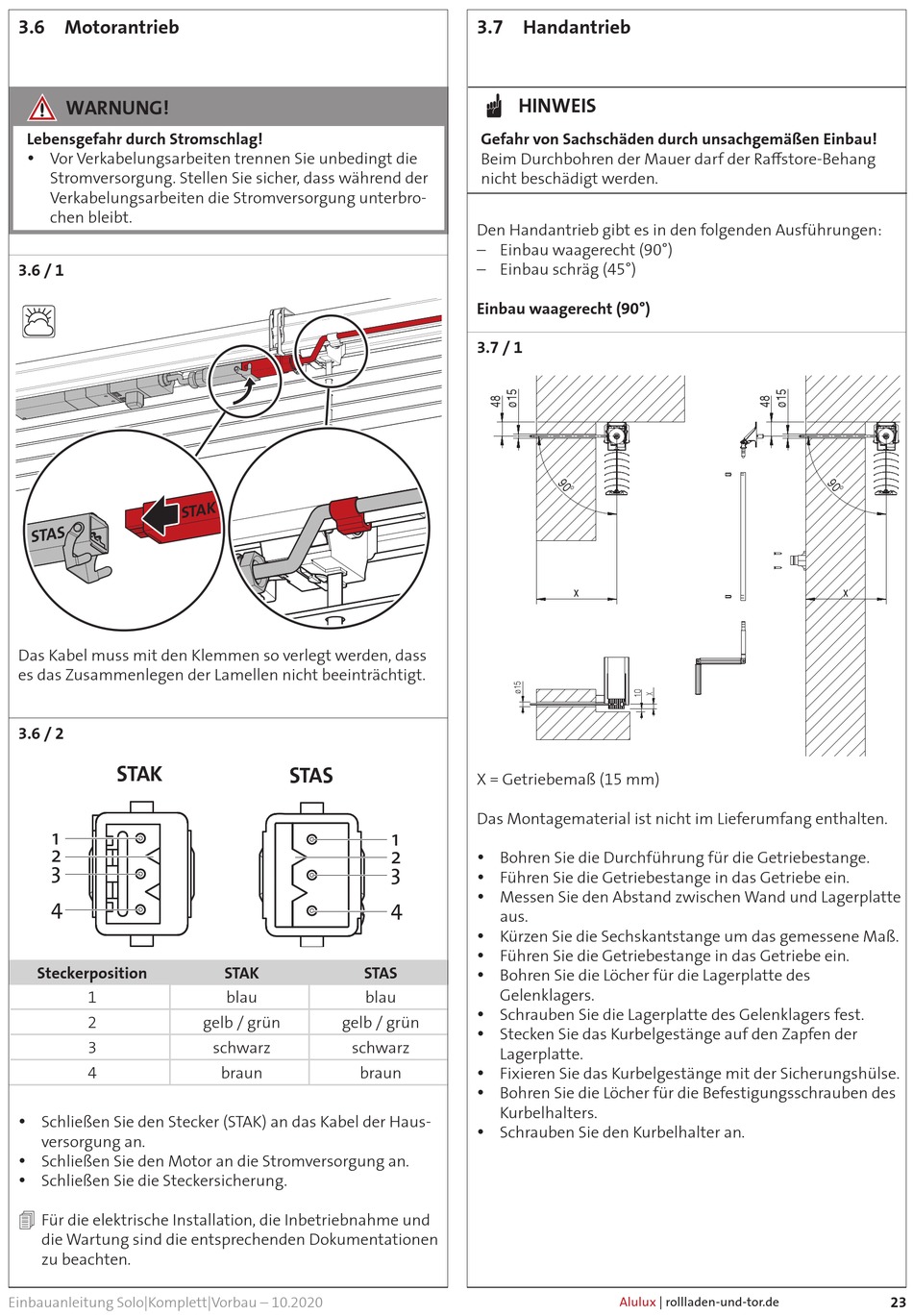

3.6 Motorantrieb

WARNUNG!
Lebensgefahr durch Stromschlag!
y Vor Verkabelungsarbeiten trennen Sie unbedingt die
Stromversorgung. Stellen Sie sicher, dass während der
Verkabelungsarbeiten die Stromversorgung unterbro-
chen bleibt.
3.6 / 1
S T A S
Das Kabel muss mit den Klemmen so verlegt werden, dass
es das Zusammenlegen der Lamellen nicht beeinträchtigt.
3.6 / 2
STAK
STAK
1
1
2
2
3
3
4
4
Steckerposition
1
2
3
4
y Schließen Sie den Stecker (STAK) an das Kabel der Haus-
versorgung an.
y Schließen Sie den Motor an die Stromversorgung an.
y Schließen Sie die Steckersicherung.

Für die elektrische Installation, die Inbetriebnahme und
die Wartung sind die entsprechenden Dokumentationen
zu beachten.
Einbauanleitung Solo|Komplett|Vorbau – 10.2020
S T A K
STAS
STAS
STAK
blau
gelb / grün gelb / grün
schwarz schwarz
braun

3.7 Handantrieb

HINWEIS
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Beim Durchbohren der Mauer darf der Raffstore-Behang
nicht beschädigt werden.
Den Handantrieb gibt es in den folgenden Ausführungen:
– Einbau waagerecht (90°)
– Einbau schräg (45°)
Einbau waagerecht (90°)
3.7 / 1
X = Getriebemaß (15 mm)
Das Montagematerial ist nicht im Lieferumfang enthalten.
1
1
2
2
y Bohren Sie die Durchführung für die Getriebestange.
3
3
y Führen Sie die Getriebestange in das Getriebe ein.
y Messen Sie den Abstand zwischen Wand und Lagerplatte
4
4
aus.
y Kürzen Sie die Sechskantstange um das gemessene Maß.
y Führen Sie die Getriebestange in das Getriebe ein.
STAS
y Bohren Sie die Löcher für die Lagerplatte des
Gelenklagers.
blau
y Schrauben Sie die Lagerplatte des Gelenklagers fest.
y Stecken Sie das Kurbelgestänge auf den Zapfen der
Lagerplatte.
braun
y Fixieren Sie das Kurbelgestänge mit der Sicherungshülse.
y Bohren Sie die Löcher für die Befestigungsschrauben des
Kurbelhalters.
y Schrauben Sie den Kurbelhalter an.
x
