Anschluss
5. Anschluss Erkennung
6. Lautsprecher Ausgang,
positiv
7. Lautsprecher Ausgang,
negativ
8. Masse
Anschluss

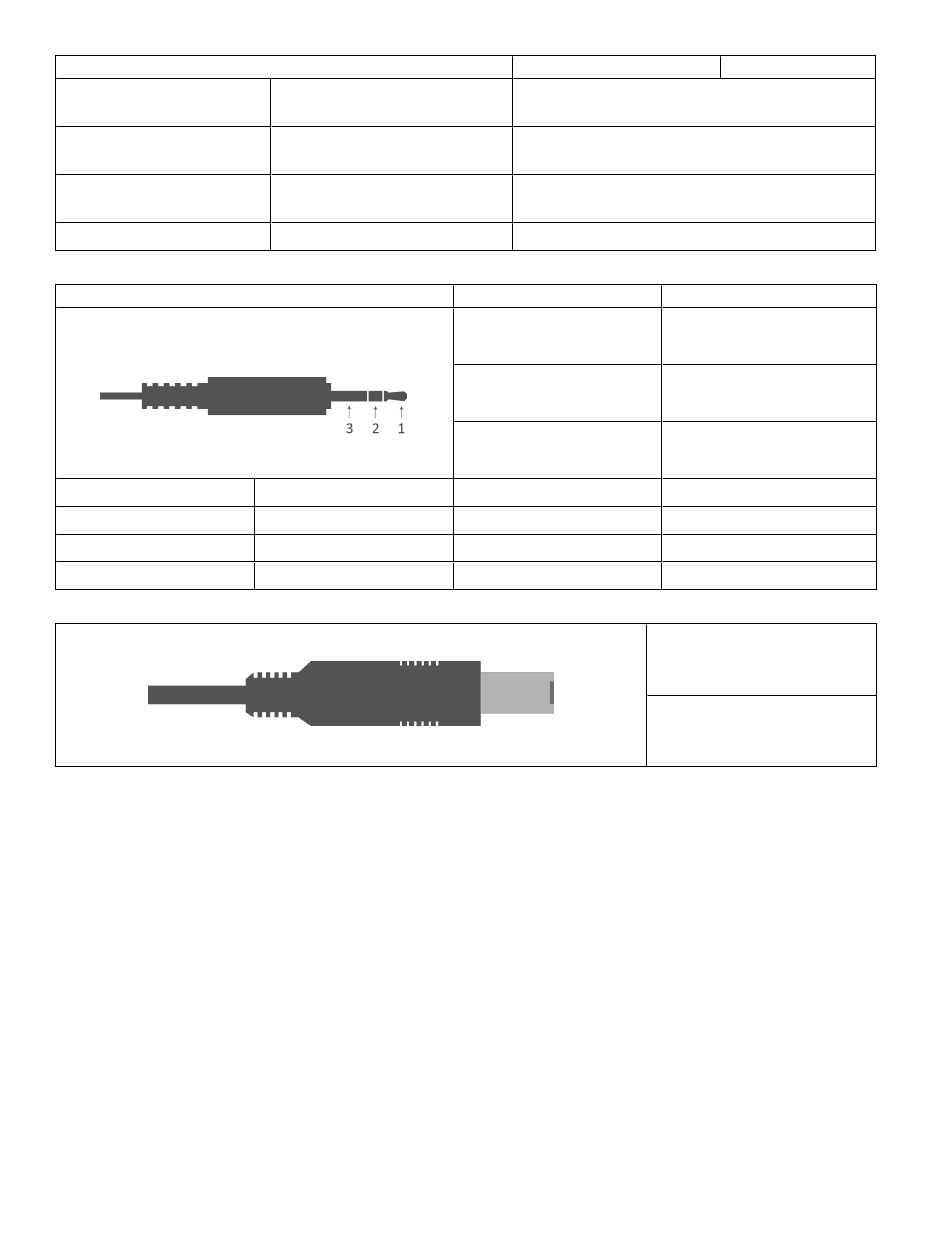

3,5mm Klinkenbuchse
Mithör-Kopfhörer
1. Linker Kanal Ausgang
2. Rechter Kanal Ausgang
3. Masse
Unity 3
Doc No. D00121658/11
5. Referenz Mikrophon Eingang,
rechts
6. Sondenmikrophon Eingang,
links
7. Sondenmikrophon Eingang,
rechts
8. Masse
Operator Microphone Left
1. Eingang
2. Nicht verbunden
3. Masse
Netzteil: Netzteilbuchse
Luftleiter 1, 2, 3
5. Anschluss Erkennung
6. Steuerung Uhr
7. Steuerung Daten
8. Masse
Kunden-Headset
1. Linker Kanal Ausgang
2. Rechter Kanal Ausgang
3. Masse
Operator Microphone Right
1. Eingang
2. Nicht verbunden
3. Masse
Bone Conductor
Free Field 1, 2, 3
1. Kanal 1,3,5 Ausgang
2. Kanal 2,4,6 Ausgang
3. Masse
TALK BACK MICROPHONE
1. Eingang
2. Nicht verbunden
3. Masse
1. +15 Vdc, 2A max. (Mitte)
2. Masse (Mantel)
