B.3.2 Maximal zulässige Kabellängen für Zubehör
Zubehör, Wandler
Netzteil (Niedrigspannungsseite)
USB Kabel
Insitu-Sonde
Client response switch
Luftleiter-Headsets wie TDH39, DD45,
DD450, HDA300
Knochenleiter-Headsets wie B71
Einsteckhörer wie EAR-3A, ER-3C
Freifeld-Kalibrierungsmikrofon
Tischmikrofon (für Rücksprache)
Headset mit Mikrofon (Monitor
Headset)
LLautsprecher LS01
RECD Lautsprecher LS Mini

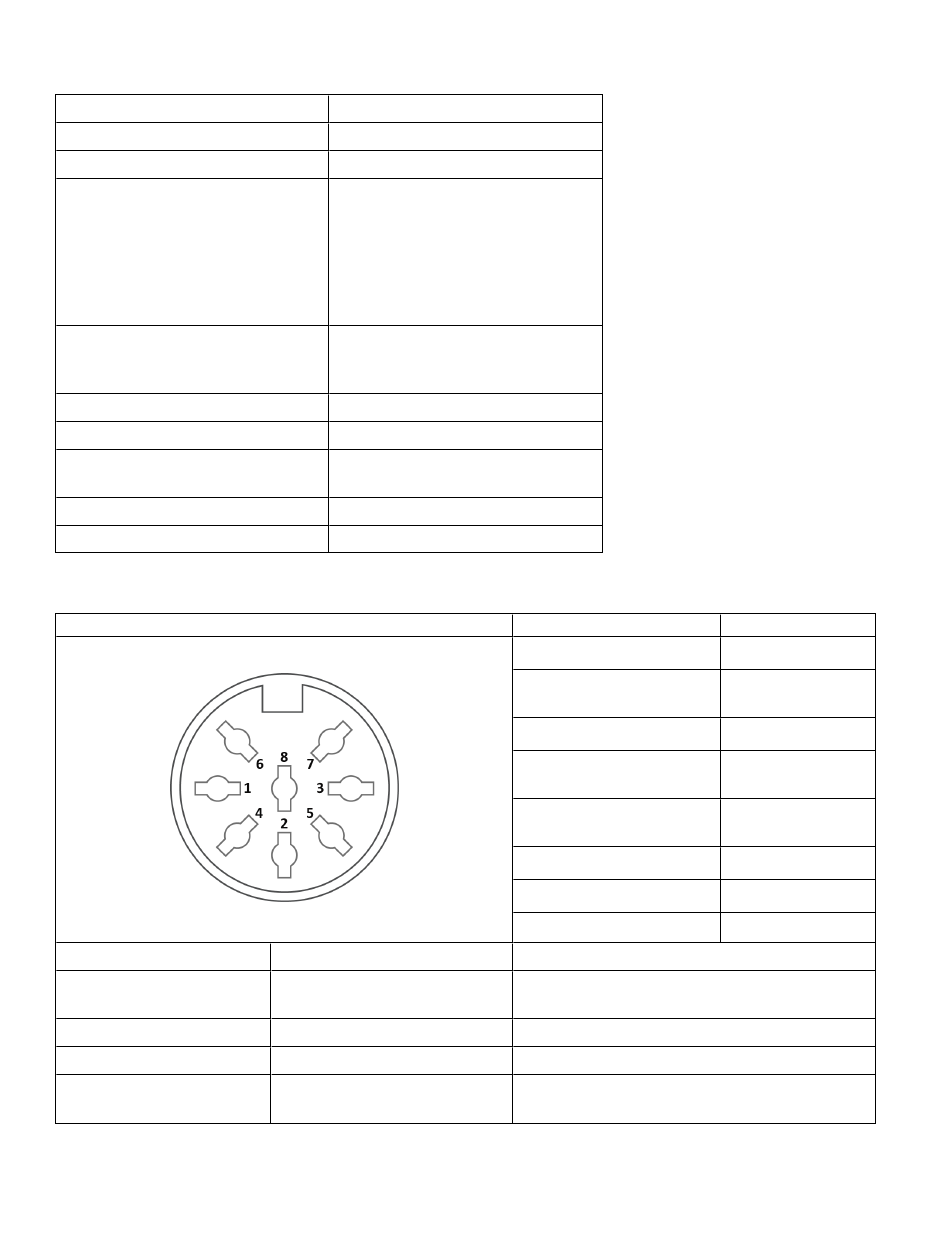

B.4 Pin-Belegungstabelle

Anschluss
Standard DIN Anschluss 8 Pins
Option
1. Sekundärer Mikrophon
Eingang
2. Daten Up/Download
3. Masse
4. Primärer Mikrophon
Eingang
Unity 3
Doc No. D00121658/11
Maximale Kabellänge
1,8 Meter
3 Meter
2,5 Meter (In Verbindung mit
Verlängerungskabel 10829018
erweiterbar auf bis zu 5,5 Meter)
2 Meter (In Verbindung mit
Verlängerungskabel 10829018
erweiterbar auf bis zu 5,5 Meter)
3 Meter
2,5 Meter
2,5 Meter
5 Meter
2,5 Meter
weiblich
Insitu-Sondenmikrofon
1. Masse
2. Daten Up/Download
3. Masse
4. Referenz Mikrophon Eingang,
links
Luftleiter 1, 2, 3
1. Masse
2. Daten Up/Download
3. Masse
4. Optionaler Mikrophon
Eingang
5. Anschluss Erkennung
6. Linker Kanal Ausgang
7. Rechter Kanal Ausgang
8. Masse
Antworttaster
1. Nicht verbunden
2. Logikeingang (High/Low)
3. Nicht verbunden
4. +3.3 Vdc
Bone Conductor
1. Ausgang
2. Daten
Up/Download
3. Nicht verbunden
4. Nicht verbunden
5. Anschluss
Erkennung
6. Masse
7. Nicht verbunden
8. Masse
