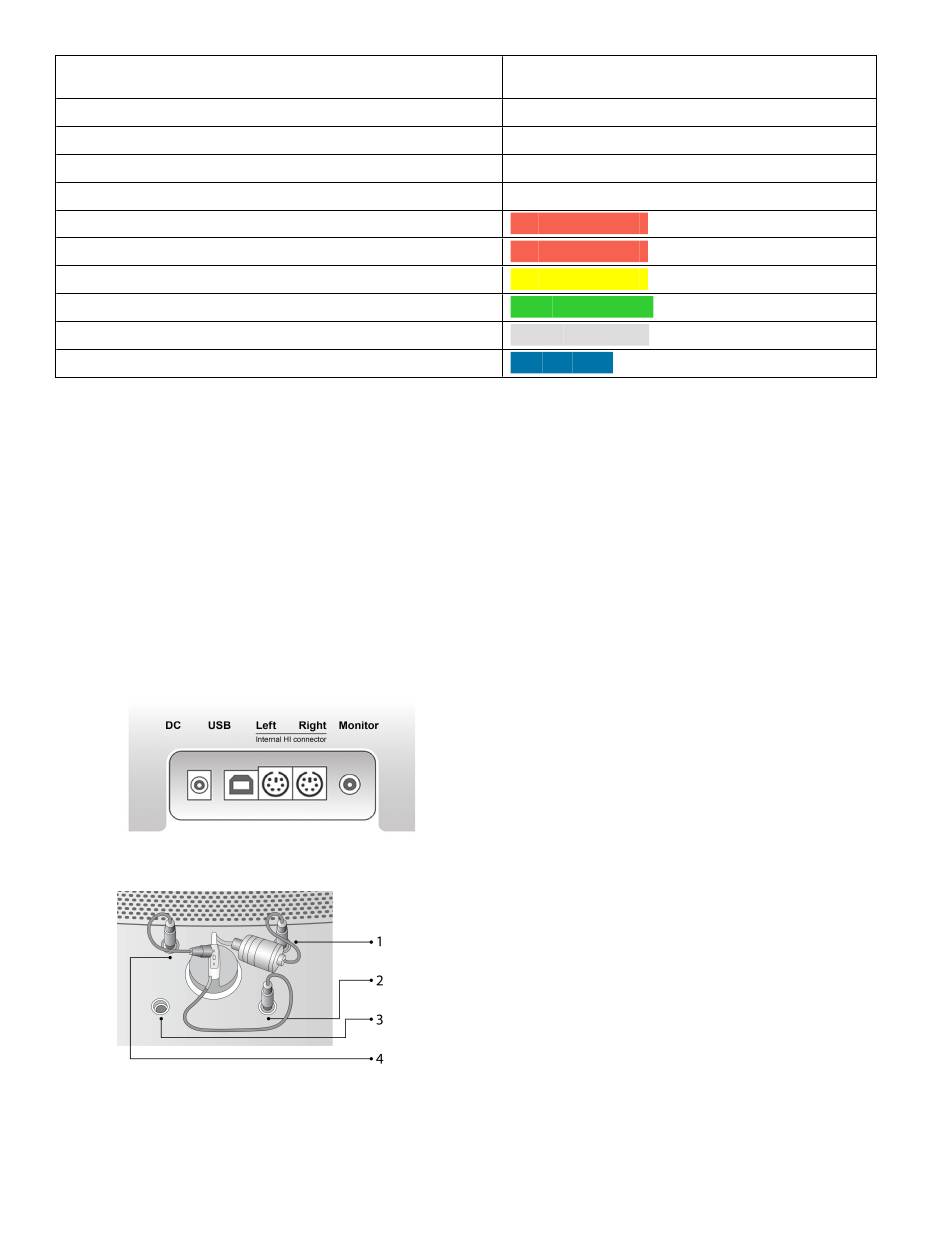

Tabelle: Anschlüsse der Fitting-Unit (Stecker/Typ in Klammern)
Ansprechmikrofon, links (3,5 mm Klinke Stereo)
Ansprechmikrofon, rechts (3,5 mm Klinke Stereo)
Mikrophon zur Rücksprache (3,5 mm Klinke Stereo)
Headset zum Mithören für den Anwender (3,5 mm Klinke Stereo)
Luftschallwandler (DIN-Stecker 8-polig)
Alternativer Luftschallwandler (DIN-Stecker 8-polig)
Hochfrequenz Luftschallwandler (DIN-Stecker 8-polig)
Bone conductor (DIN 8 pin)
Patienten-Antwortknopf (DIN-Stecker 8-polig)
Sondenmikrofonset (DIN-Stecker 8-polig)
8.4.2 Einrichtung der HIT-Unit
1. Platzieren Sie die HIT-Unit auf einer stabilen Oberfläche.
2. Verbinden Sie das Steckernetzteil mit dem DC Stromanschluss auf der Rückseite der HIT-Unit. Verbinden Sie das
USB-Kabel mit der USB-Buchse auf der Rückseite der HIT-Unit. Verbinden Sie die andere Seite des USB-Steckers
mit einem ungenutzten USB-Steckplatz Ihres Rechners.
3. Wenn Sie beabsichtigen, die Hörsystemeinstellungen mit der HI-PRO oder mit NOAHlink™ vorzunehmen, verbinden
Sie das linke/rechte Programmierkabel mit dem entsprechenden INTERNEN HI-ANSCHLUSS und schließen Sie
das Hörsystem an den Ausgang in der Testbox an. Der Wechsel zur anderen Seite wird über die
Softwareanwendung gesteuert.
4. Optional: Verbinden Sie ein Anwender-Headset mit dem MONITOR HEADSET-Anschluss.
5. Optional: Verbinden Sie ein Mithör-Headset mit dem MONITOR HEADSET-Anschluss.
Unity 3
Doc No. D00121658/11
Bezeichnung auf der Fitting-Einheit (und die Farbe des
Schallwandlers falls hervorgehoben)
LEFT OPERATOR MICROPHONE
Anschluss nicht verwendet
TALK BACK MICROPHONE
MONITOR HEADSET
AIR CONDUCTOR 1
AIR CONDUCTOR 2
AIR CONDUCTOR 3
BONE CONDUCTOR
CLIENT RESPONSE
Real Ear Probe
Platzierung von HdO (Hinter-dem-Ohr-System) und Kuppler
