3 Lieferumfang
1
Stk
Regler KTR4
2
Stk
Temperatursensor PT1000
1
Stk
Anleitung
4 Technische Beschreibung
Der Regler KTR4 dient zur Versorgung von Widerstandsheizgeräten mit einer Leistung von 1 bis 4 kW
von Photovoltaikgeneratoren bis zu einer Leistung von 5,5 kWp in Warmwasserspeichern. Der Regler
wandelt Gleichspannung von PV-Modulen in Wechselspannung zur Versorgung des
Widerstandsheizgeräts um.
Der Mikroprozessor steuert den Wechselrichter so, dass die aktuelle maximale Leistungsspitze
(MPPT) des Solargenerators zur Widerstandsheizung gelangt.
Der Regler verfügt über zwei Leistungsausgänge:
Die Prioritätsheizung ist an Ausgang 1 angeschlossen
Die Heizung, die die redundante Energie nutzt, ist an den Ausgang 2 angeschlossen.
Der Regler verfügt über zwei Temperaturmesseingänge.
Ein in das beheizte Gerät integrierter PT1000-Temperatursensor ist an jeden Messeingang
angeschlossen.
Der integrierte Temperaturregler stellt sicher, dass die Temperatur in der beheizten Einheit die
eingestellte Maximaltemperatur nicht überschreitet. Wenn die Wassertemperatur den eingestellten
Wert erreicht, wird die Heizung ausgeschaltet oder auf eine andere Heizung umgeschaltet.

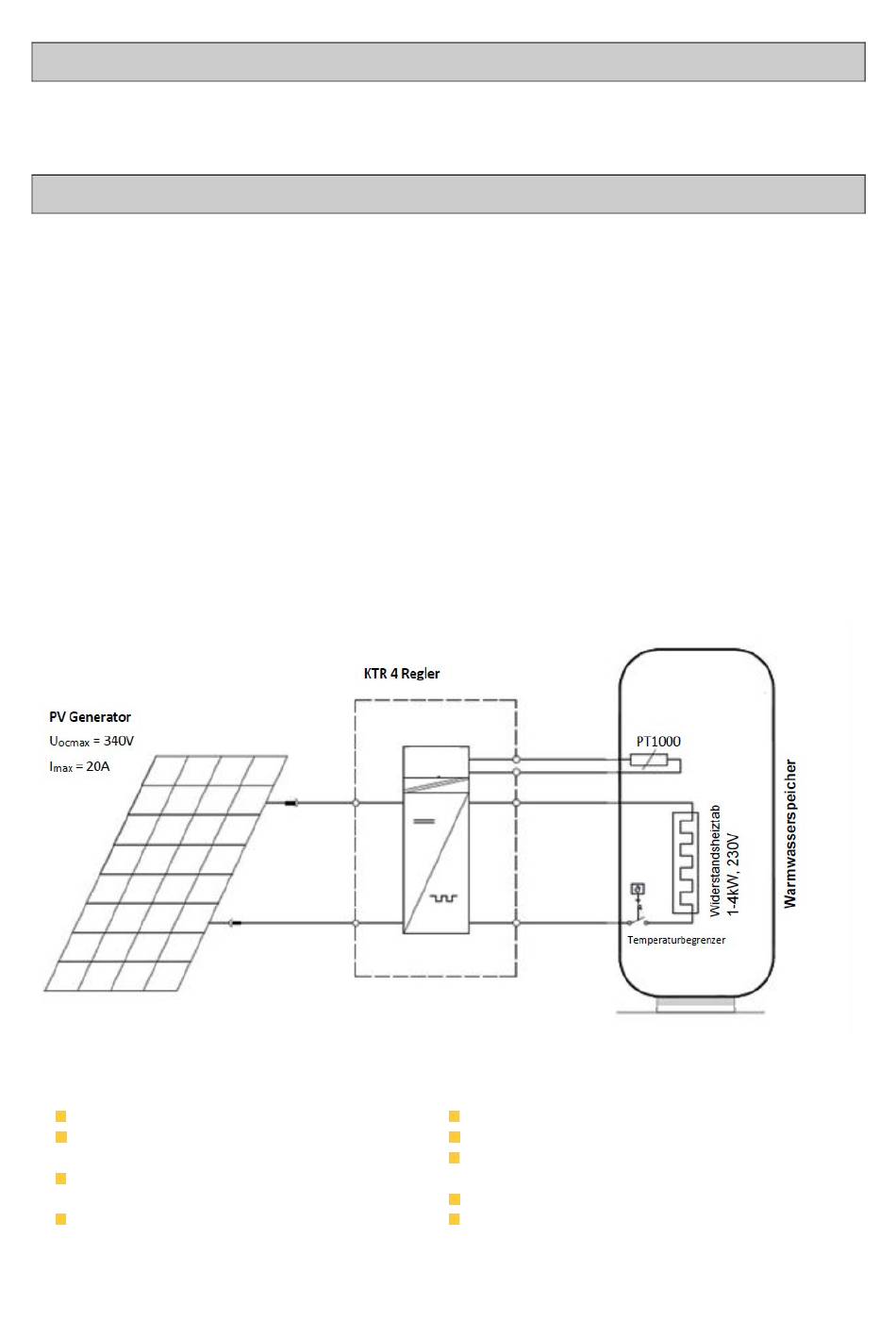

Block diagram
Steuerelemente
Der Controller verfügt über eine Bedienplatine
mit drei Tasten mit folgenden Funktionen:
Ein-Ausschalten,
Eintellen die maximale Temperatur
von beiden Heizzonen,
Einstellen der Leistung beider
Heizkörper,
Daten lesen,,
2
Stk
4
Stk
1+1
Stk
The LC Display zeigt:
Wassertemperatur im Tank
heutiger und totaler Energigewinn,
aktuelle Leistung, Eingangsspannung
und Eingangsstrom
heutige maximale Leistung,
Eingestellte Werte
Kabeldurchführung M12x1,5
Kabeldurchführung M16x1,5
Verschlusszapfen M12, M16
