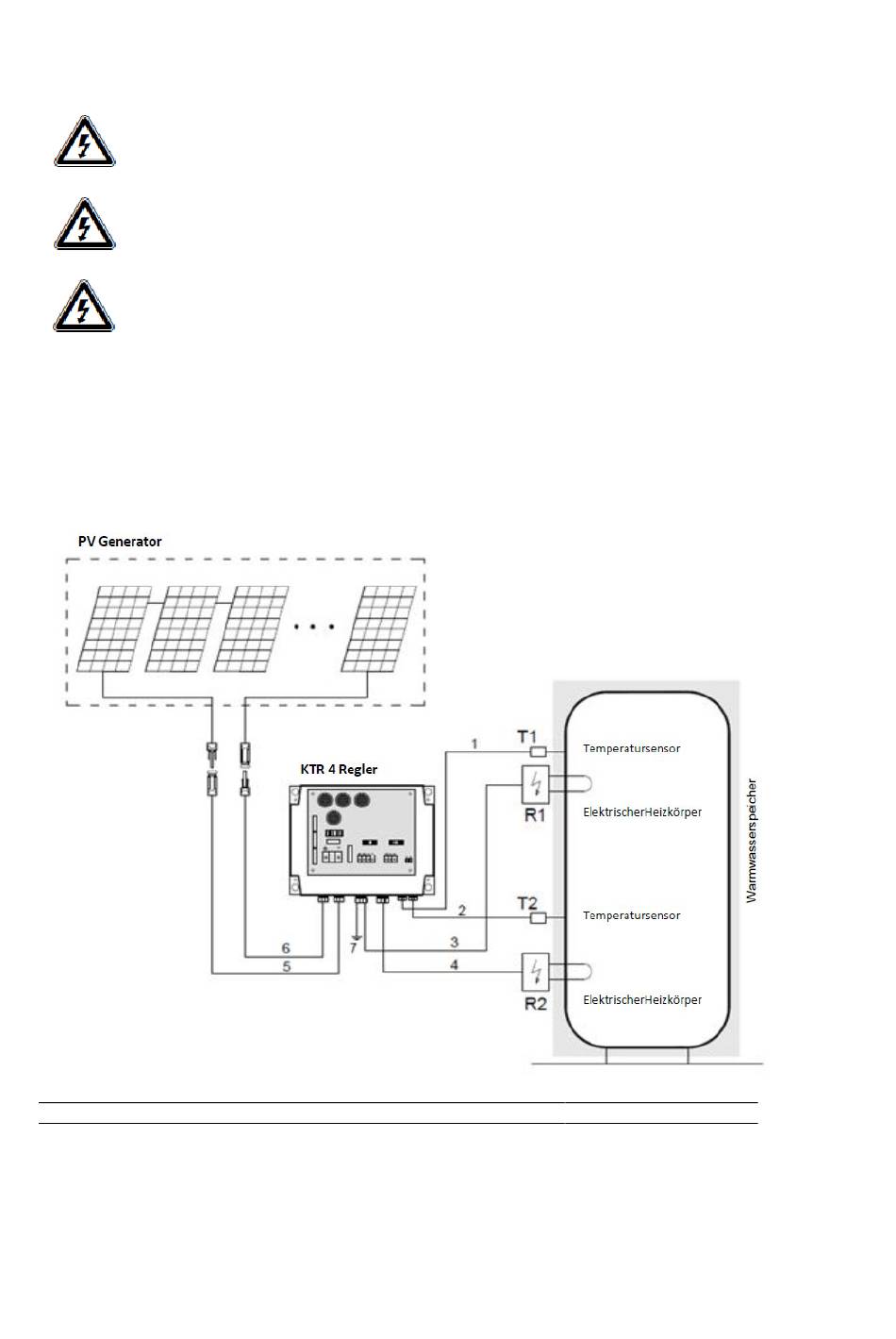

Anschluss des Photovoltaikgenerators an die Steuerung
Führen Sie die Solarkabel durch die Durchführungen und verbinden Sie sie mit den Klemmen + und -.
Achtung!
Stellen Sie sicher, dass die Polarität korrekt ist. Falsche Verbindung (Ersetzen der + und -
Pole) kann den Controller beschädigen!
Achtung!
Stellen Sie vor dem Anschließen sicher, dass die Leerlaufspannung nicht höher ist als in
den technischen Daten angegeben!
Warnung - Gefahr eines Lichtbogens!
Das Unterbrechen des Gleichstromkreises verursacht eine Lichtbogenflamme, die
•
Menschen, insbesondere die Augen, schwer verletzen kann. Es kann jedoch ein Feuer
verursachen.
Alle Kontakte müssen fest angeschlossen sein
•
Das Anschließen und Trennen von Solarkabeln ist nur möglich, wenn die Abdeckung nicht mit
•
dem unteren Gehäuse verbunden ist.
Achtung!
Beim Anschließen von Solarkabeln entstehen durch das Laden der Kondensatoren Funken
Elektrische Leiter
No.
Zweck
1, 2
Sensorverlängerungskabel
3,4
nicht abgeschirmtes Kabel für Heizstabanschluss
alternativ
abgeschirmtes Kabel für Heizstabanschluss
5,6
Solarkabel UV beständig für PV-Module Verbindung
7
Erdungsleiter
EN Klassifizierung
H03V-F 2 x 0,75
H05VV-F 3x2,5
FR2HH2R 3 x 2,5
H07RN-F 1x4(1x6)
H07V-R 1 x 6
