AXL F BK EC + TwinCAT
58 / 66
PHOENIX CONTACT
®
A 2.2
„Explicit Device Identification"
Dieses Verfahren wird ab TwinCAT
•
Öffnen Sie unter „Slave, Erweiterte Einstellungen ..." den Menüpunkt „General, Identi-
fication".
•
Aktivieren Sie den Kontrollpunkt „Explicit Device Identification (ADO 0x0134)".

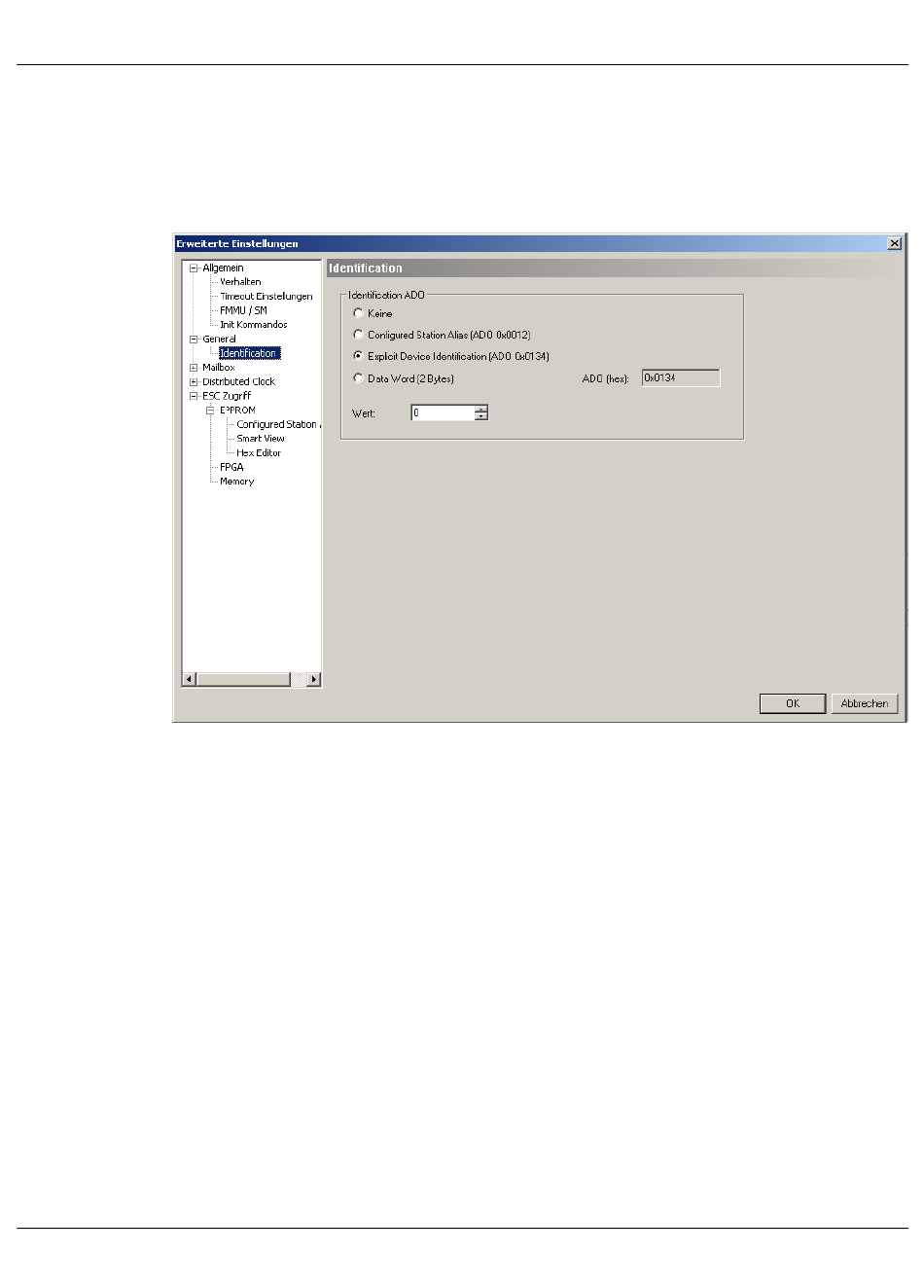

Bild A-6
„Explicit Device Identification"
Die Device Identification Value des Buskopplers wird über die Drehkodierschalter am Bus-
koppler eingestellt.
Auf Anforderung des Masters teilt der Buskoppler (Slave) dem Master während der Hoch-
laufphase im „AL Status Register" 0134
Nehmen Sie folgende Einstellungen vor, dass der Abgleich der auf dem Buskoppler einge-
stellten ID mit der in der Software gespeicherten ID erfolgt:
•
Öffnen Sie unter „Slave, Erweiterte Einstellungen ..." den Menüpunkt „Allgemein, Ver-
halten".
•
Aktivieren Sie das Kontrollkästchen „Check Identification".
®
2.11R3 unterstützt.
seine ID (0...65535) mit.
hex
8620_de_04
