Ausgang schreiben
8620_de_04

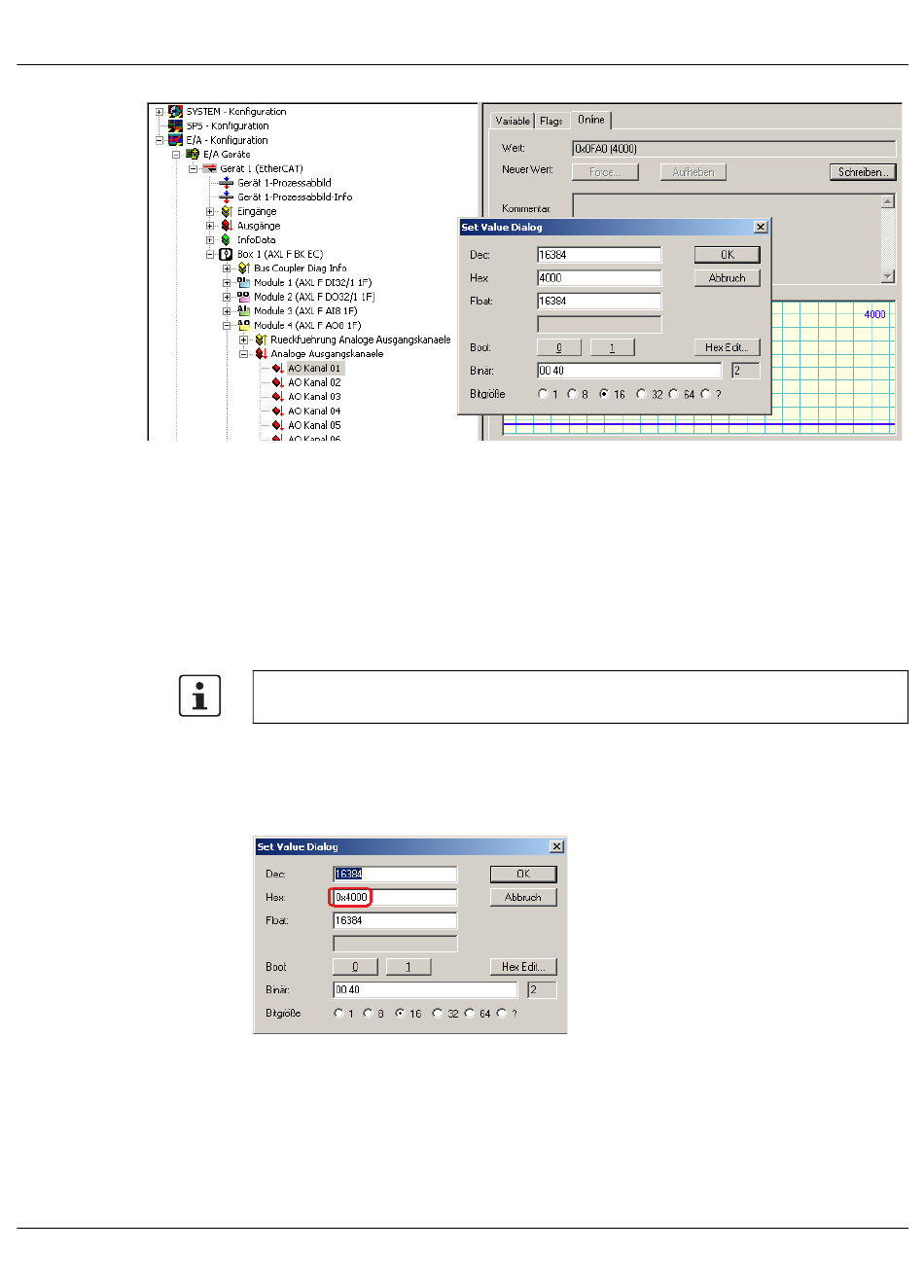

Bild 5-11
Ansicht „Set Value Dialog" des Moduls AXL F AO8 1F
Die analogen Ausgänge sind im Auslieferungszustand auf 0 V ... 10 V vorkonfiguriert. Das
bedeutet, dass das Analog-Modul eine Spannung von 0 V ... 10 V, abhängig von der Pro-
zessdaten-Ansteuerung, am Modul ausgibt.
•
Tragen Sie einen Wert in den „Set Value Dialog" ein.
Bei hexadezimalen Werten ist der Wertebereich von 0x0000 bis 0x7FFF.
0x0000: Ausgabe von 0 V
0x7FFF: Ausgabe von 10 V
Weitere Informationen zum Wertebereich entnehmen Sie bitte dem Datenblatt des Mo-
duls.
Dies können Sie für jeden beliebigen analogen Ausgang durchführen.
•
Bestätigen Sie Ihre Eingabe mit OK.
Nach der Bestätigung der Eingabe wird diese übernommen und Sie können die eingestellte
Spannung am beschriebenen Ausgang messen.
Bild 5-12
Ausgang schreiben
Der eingetragene Wert 0x4000 entspricht ca. 5 V.
Prozessdaten der Axioline F-Module
PHOENIX CONTACT
31 / 66
