AXL F BK EC + TwinCAT
Arbeitsblatt Analog öffnen
Analoge Eingänge zu ana-
logen Ausgängen zuwei-
sen
42 / 66
PHOENIX CONTACT
®
6.1.6.2
Arbeitsblatt Analog
Öffnen Sie das Programmier-Arbeitsblatt, um Programmcode zu generieren.
•
Doppelklicken Sie auf „Analog (PRG)", um das Programmier-Arbeitsblatt Analog zu öff-
nen.

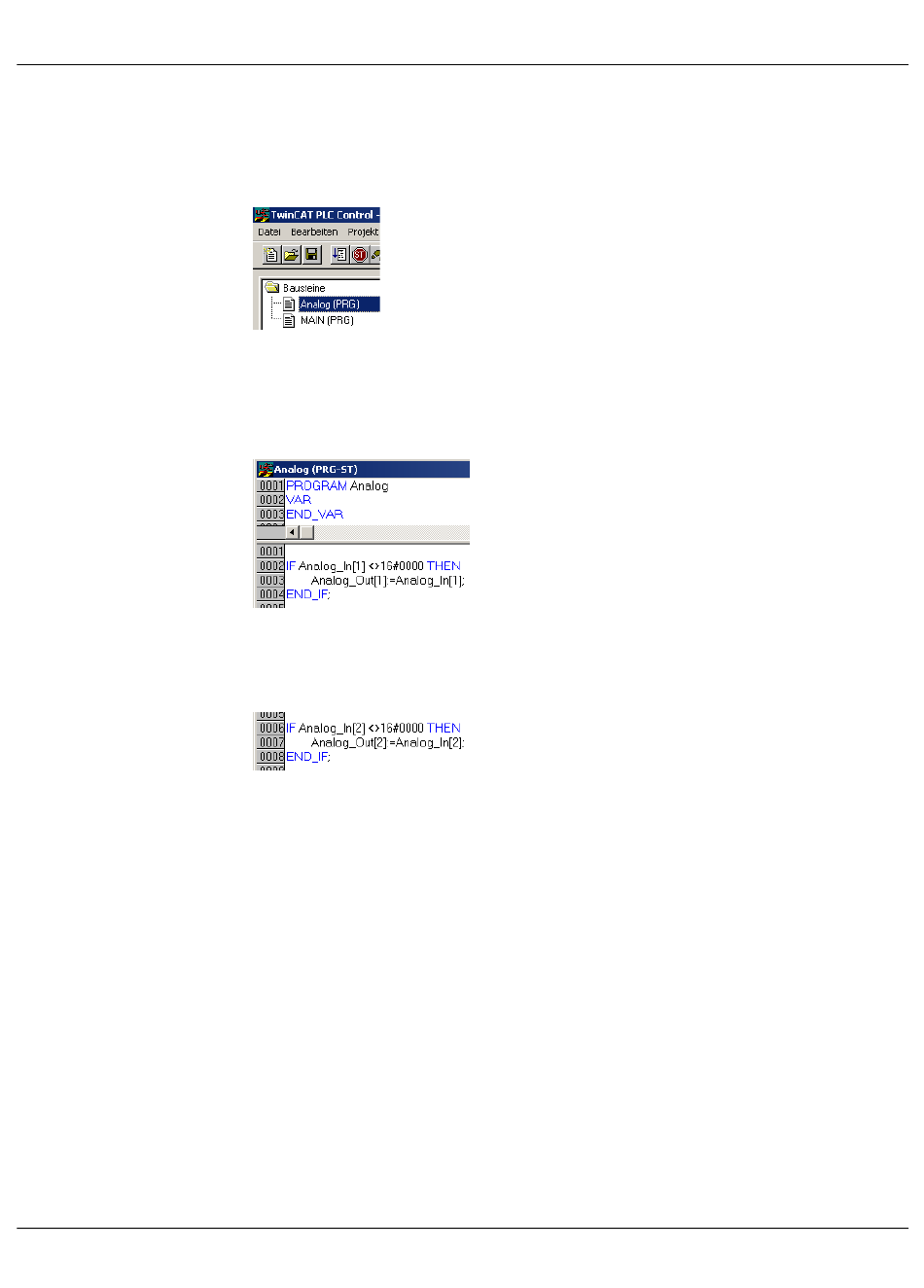

Bild 6-17
Arbeitsblatt Analog öffnen
Der folgende Programmcode-Ausschnitt zeigt exemplarisch eine Zuweisung vom analogen
Eingang 1 auf den analogen Ausgang 1. Hier werden die Namen verwendet, die zuvor in die
globale Variablenliste eingetragen wurden (siehe Bild 6-12).
Bild 6-18
Programmcode-Ausschnitt:
Zuweisung analoger Eingang 1 - analoger Ausgang 1
Die Zuweisungen werden in diesem Beispiel fortlaufend programmiert.
Bild 6-19
Programmcode-Ausschnitt:
Zuweisung analoger Eingang 2 - analoger Ausgang 2
•
Führen Sie die Zuweisung für eine beliebige Anzahl von analogen Ein- und Ausgängen
durch.
8620_de_04
