Die „Second Slave Address" wird vom Master über eine Bedienoberfläche in der Projektie-
rungs-Software gesetzt.
Setzen Sie in TwinCAT
•
Nehmen Sie den EtherCAT
on in Betrieb.
Der Slave sollte im OP sein, WorkingCounter = 0, keine LostFrames.
•
Öffnen Sie unter „Slave, Erweiterte Einstellungen ..." den Menüpunkt „ESC Zugriff,
E²PROM, Configured Station Alias".
•
Im Feld „Istwert (E²PROM)" wird die aktuelle Adresse angezeigt.
•
Um die Adresse zu ändern, tragen Sie im Feld „ Neuer Wert" die neue Adresse ein.

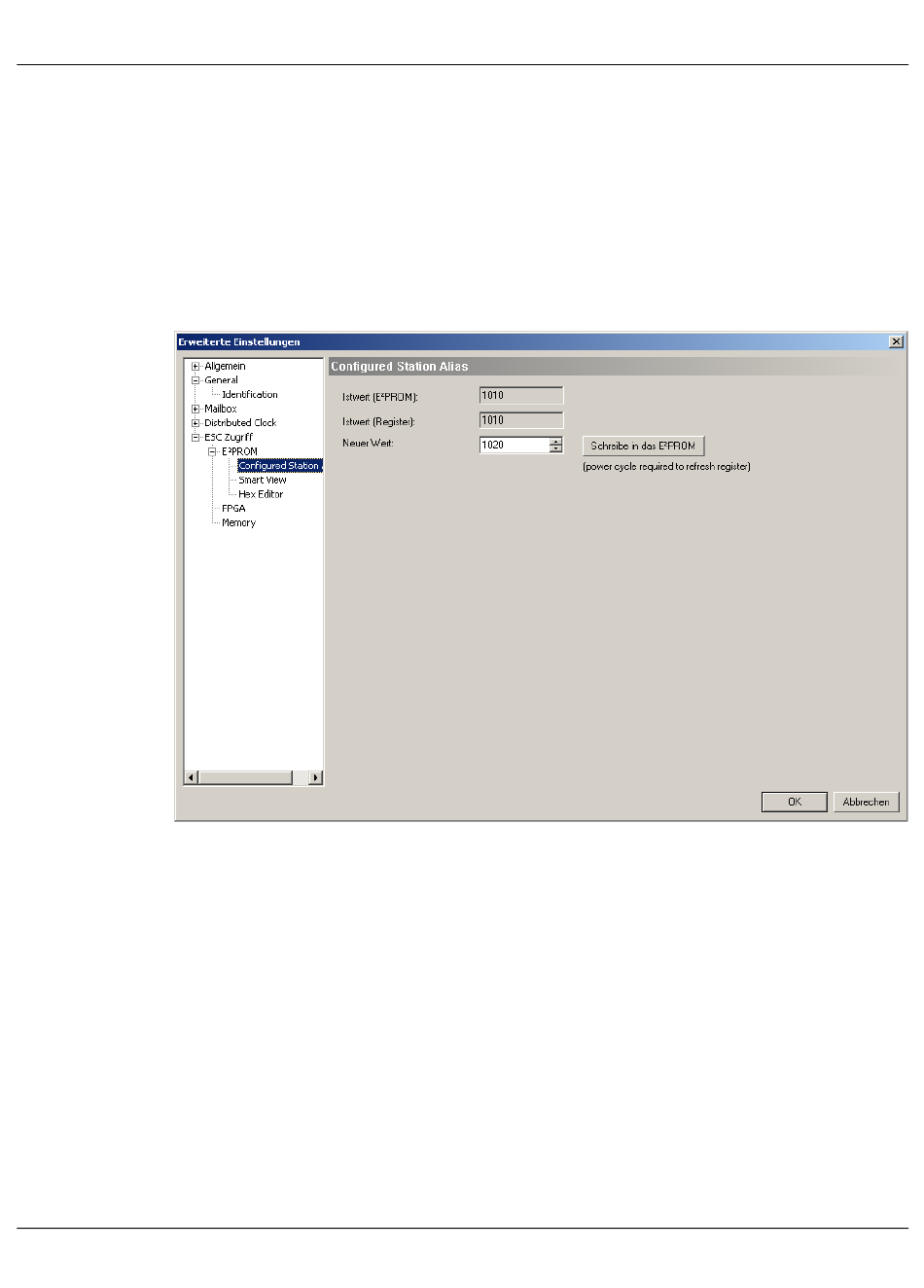

Bild A-4
„Second Slave Address" = „Configured Station Alias" ändern
In diesem Beispiel wird die neue Adresse auf 20
•
Betätigen Sie die Schaltfläche „Schreibe in das E²PROM".
Bei erfolgreicher Adressänderung erscheint die Meldung, dass die Funktion erfolgreich ab-
geschlossen wurde.
Bei einem Fehler erscheint die Meldung, dass die Funktion fehlerhaft abgebrochen wurde.
Korrigieren Sie in diesem Fall den Fehler.
•
Bestätigen Sie die Meldung mit OK.
•
Führen Sie einen Neustart des Buskopplers durch. Betätigen Sie dazu entweder den
Reset-Taster oder schalten Sie die Spannung ab und wieder zu.
Nach dem Neustart wird die Adresse übernommen.
®
®
über den TwinCAT
-Master die „Second Slave Address" wie folgt:
®
-Slave ohne Adressierung in einer einfachen Konfigurati-
/14
gesetzt.
dez
hex
