AXL F BK EC + TwinCAT
18 / 66
PHOENIX CONTACT
®
Der Axioline F-Buskoppler und die Axioline F-Module werden in der Reihenfolge, in der sie
physikalisch angeschlossen sind, automatisch in die Busstruktur eingefügt.

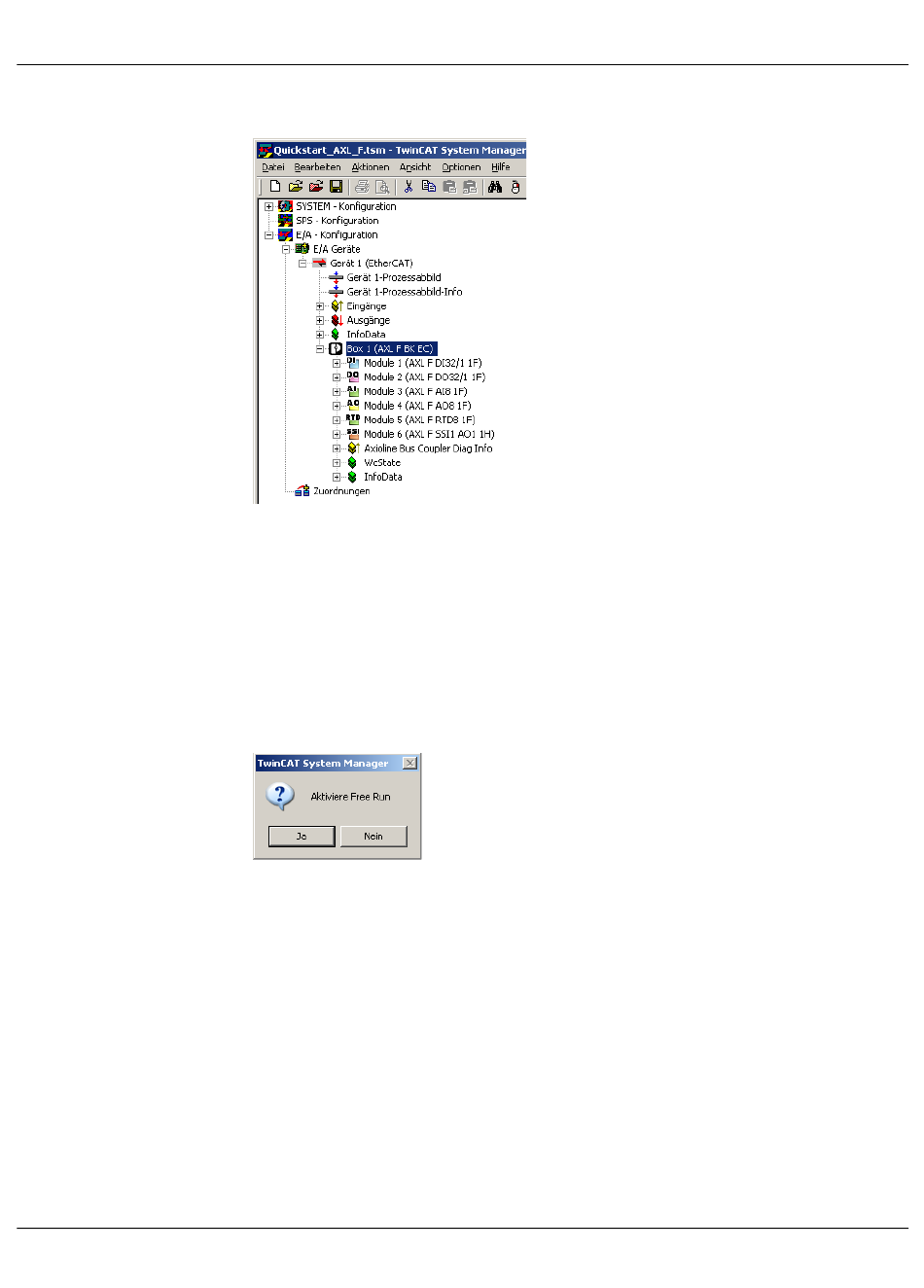

Bild 4-8
Busstruktur inklusive Buskoppler und I/O-Module
4.2.4
„Free RUN Mode" aktivieren
Wenn die Busstruktur vollständig eingefügt ist, können Sie den „Free RUN Mode" aktivie-
ren.
Bei aktiviertem „Free RUN Mode" kommuniziert der PC über die Netzwerkkarte mit dem
®
EtherCAT
-Buskoppler und kann direkt mit der angeschlossenen Hardware Prozessdaten
austauschen.
•
Aktivieren Sie den „Free RUN Mode", indem Sie die Meldung bestätigen.
Bild 4-9
„Free Run Mode" aktivieren
Sie haben die Busstruktur automatisch eingelesen. Somit können Sie Kapitel 4.3 übersprin-
gen. Wechseln Sie in diesem Fall zu Kapitel 5, „Prozessdaten der Axioline F-Module".
8620_de_04
